最大4台のHDMI機器を2台のテレビに自在に切り替えて出力!

4入力2出力HDMIマトリックススイッチ REX-HDSW42

  • REX-HDSW42

  • JANコード:
  • 4949090400528
  • 標準価格(税別):
  • 16,000円

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

ご購入はこちらから

製品特徴

4入力2出力HDMIマトリクススイッチ、分配機能にも対応

REX-HDSW42接続パターン例。 製品には外部音声機器は付属していません。

本製品は接続された最大4台のHDMI機器を2台のテレビやディスプレイへそれぞれ切り替え・出力することのできる4入力2出力マトリックス切替器です。
例えば「入力1」と「入力3」をそれぞれ「出力A」「出力B」に振り分け出力することが可能。 また1箇所から入力された映像ソースを「出力A」「出力B」にスプリット(分配)出力することも可能です。

– 接続切り替えパターン例 –

出力Aにはゲーム機(入力2)からの映像を表示。
出力Bにはパソコン(入力3)でネット検索したゲームの攻略法を表示するなど、それぞれ別々の映像を出力できます。

プレーヤー(入力1)からの映像を出力A・Bから同時に出力(スプリット[分配])させることで、一方をリビングでプロジェクター出力、もう一方はキッチンでテレビ出力など、手が離せない場合でも見たい映像を逃さず観賞できます。

フルHD対応(3D・HDCP機器対応)

REX-HDSW42は、もちろんフルHD対応。 1080pの高精細映像を余すところ無く出力することが可能。
また、HDCP機器の入力にも対応しているので、HDCPで保護された映像ソースも出力することができます。

36bit Deep color、xvYcc、RGB対応

REX-HDSW42は、各色12bit 計36bitのDeep color※1、xvYccに対応。 ブルーレイなどの映像(各色8bit 計24bit Full color)の階調表現を超えた映像ソースも、余すことなくディスプレイへ伝えることが可能です。

1.接続するHDMI入出力機器がDeep colorに対応している場合に限ります。

24bit Full color(24bit フルカラー)とは:RGB8bit = 各色256通りの階調表現で、計約1670万色となります。

36bit Deep color(36bit ディープカラー)とは:RGB12bit = 各色4096通りの階調表現で、計約687億色となります。

xvYccとは:動画用の拡張色空間規格で、2006年1月に国際電気標準会議(IEC)が国際標準(IEC 61966-2-4)として発行した規格です。

「x.v.Color」は株式会社ソニーの商標です。

ARC、HDMI-CECに対応

REX-HDSW42は、REX-HDSW42は、HDMI入力端子を通してオーディオデータを送信する技術「ARC(オーディオリターンチャンネル)」に対応しています。
ARC対応テレビの音声を、REX-HDSW42の外部出力音声ポートを経由してオーディオ機器から聴くことが可能です。また、HDMI-CECにも対応しているので、レコーダーとテレビを連動させることも可能です。

ARC機能を使用する際、出力はデジタルのみとなります。

ARCで音声を外部アンプに出力する場合は、ARCに対応したテレビが必要です。

出力Aの音声が再生されます。

HDMI-CECとは、HDMIケーブルを介して機器間の連係動作を行う仕組みです。

LED点灯パターン例

外部音声出力オフ

アナログ出力ON時
ARC機能オフ

デジタル出力ON時
ARC機能オン

デジタル、アナログの外部音声出力機能搭載

REX-HDSW42には、HDMI機器から入力されたソースを、映像と音楽それぞれ2つのソースに分離、出力することが可能です。迫力のある映画など、専用のアンプなどに接続したい場合、リモコンの”EXT AUDIO”ボタンを押す事で、背面の音声出力ポートからオーディオソースを抽出・出力します。

オーディオ出力ポート種類
デジタル出力 光デジタル(角型) / 同軸デジタル
アナログ出力 アナログ L/R (RCA)

ドルビーTrueHD、DTS-HDマスターオーディオ対応

REX-HDSW42には、ドルビー TrueHD、DTS-HD MA(マスターオーディオ)に対応。映画鑑賞時のオーディオソースをそのまま高音質で引き出すことが可能です。

接続状況がひと目でわかる2色LED搭載

REX-HDSW42は、入力機器の接続(スタンバイ)、接続中の機器がどれかをすぐに視認できる2色LED表示を採用しています。LEDは、視認し易く眩しすぎぎないので、観賞中にLEDの光に邪魔をされることはありません。

LEDの色と状態
赤色LED HDMI機器が接続され、切替が可能な状態
緑色LED A出力、もしくはB出力に映像機器が選択されている状態

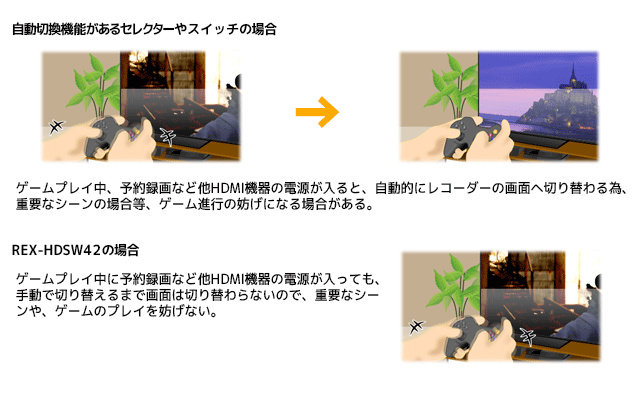

安心の手動切替方式

REX-HDSW42は、ゲームや映画鑑賞中にレコーダーの録画が始まっても、画面が切り替わらないので大事な場面を逃しません。

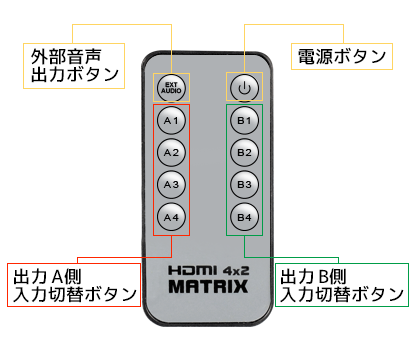

直感的に操作ができるリモコン付属

本機には、A出力側とB出力に出力したい機器を直感的に切り替えることのできる専用のリモコンが付属しています。

各部名称

対応機種

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

対応ディスプレイ

HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ
(3D対応、HDCP機器対応)

HDMI-DVI変換コネクタ使用時はシングルリンクに対応。デュアルリンクには対応していません。

対応解像度

1920x1080p(60Hz)、1920x1080p(50Hz)、1920x1080p(30Hz)、1920x1080p(24Hz)、1920x1080i(60Hz)、1920x1080i(50Hz)、1280x720p(60Hz)、1280x720p(50Hz)、720x480p(60Hz)、720x480p(50Hz)、640x480p(60Hz)

接続するTV、モニタに依存します。

対応オーディオフォーマット

HDMI出力 Dolby Atmos、Dolby TrueHD、DTS:X、DTS-HD Master Audio、DSD、Dolby Digital、DTS、LPCM
外部音声出力
(デジタル)
Dolby Digital 6ch、DTS 6ch、LPCM 2ch
外部音声出力
(アナログ)
LPCM 2ch

表示可能な解像度や音声は接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。

製品仕様

名称

4入力2出力HDMIマトリックススイッチ

型番

REX-HDSW42

対応ディスプレイ

HDMI入力端子を搭載したテレビ、プロジェクター、パソコン用ディスプレイ
(3D対応、HDCP機器対応)

DVI-HDMI変換アダプター使用時はシングルリンクに対応。デュアルリンクには対応していません。

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

HDMI
インターフェイス

HDMI
3D、36bit Deep Color、xvYCC、RGB、CEC※1、ARC※2

1:入力側は全ポートに対応、出力側はAポートのみ対応。
注:但し、全てのCECコマンド機能を保証するものではありません。

2:出力Aポートのみ対応。

対応解像度

1920x1080p(60Hz)、1920x1080p(50Hz)、1920x1080p(30Hz)、1920x1080p(24Hz)、1920x1080i(60Hz)、1920x1080i(50Hz)、1280x720p(60Hz)、1280x720p(50Hz)、720x480p(60Hz)、720x480p(50Hz)、640x480p(60Hz)

接続するTV、モニタに依存します。

対応
オーディオ
フォーマット

HDMI出力

Dolby Atmos、 DTS:X
Dolby TrueHD、DTS-HD Master Audio、DSD、Dolby Digital、DTS、L-PCM ※接続するTV、モニタに依存します。

外部音声出力
(デジタル)

Dolby Digital 6ch、DTS 6ch、L-PCM 2ch

外部音声出力
(アナログ)

L-PCM 2ch

接続コネクタ

入力

HDMIタイプA ×4

出力

HDMIタイプA ×2

音声出力

光デジタル出力端子[角形] ×1、同軸デジタル出力端子×1、アナログ出力端子(RCA 2ch)

本体部スイッチ

電源:本体電源ON、OFF

復帰時は、入力側の若い番号がミラー出力され、外部音声出力はOFF

OUTPUT A SELECT:出力Aへの入力切替。
OUTPUT B SELECT:出力Bへの入力切替。
RESET:本体電源を一旦、OFF後、本体電源ON。

復帰時は、入力側の若い番号がミラー出力され、外部音声出力はOFF。

リモコン部ボタン

EXT AUDIO

外部音声出力切替(OFF、アナログ出力、デジタル出力)。

スリープ

設定を保持し、映像出力のみON、OFF。

A1、A2、A3、A4

出力Aへの入力切替。

B1、B2、B3、B4

出力Bへの入力切替。

HDCP対応

HDCP1.3準拠

ピクセルクロック

25MHz~340MHz

ビデオアンプ帯域

3.4Gbps

リモコン送信距離

約 14m

LED

電源LED

電源オン時、緑色に点灯。スタンバイ時、赤色に点灯(電源オフ時は消灯)。

ポート

選択しているポートのLEDが緑色に点灯。

LED

非選択時は赤色に点灯。 映像出力機器が未接続の場合は、消灯。

外部音声

消灯時、外部音声出力OFF。

出力 LED

赤色に点灯時、アナログ出力。
緑色に点灯時、デジタル出力。

推奨ケーブル長

入力 10m以下、出力 10m以下

電源電圧

DC +5V 2A(添付のACアダプターから供給)

消費電流

Typ.740mA (対記事40mA)

動作環境

温度:10~40℃、湿度:20~80%(ただし結露しないこと)

外形寸法

約276(W)x167(L)x25.5(H)mm(突起部含まず)

重量

約987g(本体のみ)

材質 / カラー

メタル / ブラック

パッケージ内容

  • REX-HDSW42本体
  • ACアダプター(5V 2A)
  • リモコン(電池付:CR2025)
  • ユーザーズマニュアル
  • 保証書(1年)

パッケージ

JANコード

4949090400528

標準価格(税別)

¥16,000

  • 本製品を接続する前に、『HDMI出力端子を搭載した映像機器•家庭用ゲーム機•パソコン』を、『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続して動作を確認してください。
  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要です。またDVI規格は音声信号をサポートしていないため音声は出力されません。
  • HECには対応していません。
  • 本製品にHDMIケーブルは添付されません。別途ご用意ください。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
