最大4台のHDMI機器を2台のテレビに自在に切り替えて出力!

4K60Hz対応 4入力2出力HDMIマトリックススイッチ RS-HDSW42-4K

    • 出荷完了

    RS-HDSW42-4K

  • JANコード:
  • 4949090400832
  • 標準価格(税別):
  • 8,800円

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

後継品はこちら

外部音声出力付モデル→ RS-HDSW42A-4KZ

動作確認済み

PS5®、PS4®、PS4®Pro、Nintendo Switch®

製品特徴

4入力2出力HDMIマトリクススイッチ、分配機能にも対応

RS-HDSW42-4Kは、接続された最大4台のHDMI機器を2台のテレビやディスプレイへそれぞれ切り替え・出力することのできる4入力2出力マトリックス切替器です。
例えば、入力された4つの映像ソースを別々の出力ポートに振り分け出力することが可能(下記パターン1)。また4つの映像ソースのうち1箇所だけの映像ソースをそれぞれ2つの出力にポートへスプリット(分配)出力することも可能です(下記パターン2)。

– 接続切り替えパターン例 –

映像出力パターン1

4つの入力のうち2つの映像を別々に出力する事ができます。

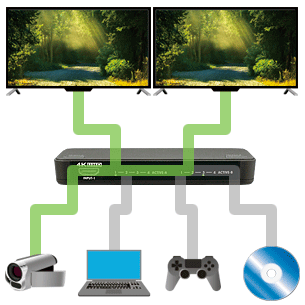

映像出力パターン2

4つの入力のうち1つの映像を同時に分配する事ができます。

4K 60Hz(YUV 4:4:4/8bit)フルHD対応

RS-HDSW42-4Kは、フルHDはもちろん4K映像(YUV 4:4:4 / 8bit)に対応。60Hzまでの映像に対応しています。高精細な映像やゲームなど、様々な映像を余すところ無く出力することが可能です。
また、HDCP機器の入力にも対応しているので、HDCPで保護された映像ソースも出力することができます。

HDR10, 12bit Deep colorに対応

RS-HDSW42-4Kは、各色12bit 計36bitのDeep color※1に対応。またHDR(High Dynamic Range)10に対応し、ブルーレイなどの映像(各色8bit 計24bit Full color)の階調表現を超えた映像ソースも、余すことなくディスプレイへ伝えることが可能です。

非HDR映像信号

HDR10映像信号

1.接続するHDMI入出力機器がDeep colorに対応している場合に限ります。

24bit Full color(24bit フルカラー)とは :RGB8bit = 各色256通りの階調表現で、計 約1670万色です。

36bit Deep color(36bit ディープカラー)とは:RGB12bit = 各色4096通りの階調表現で、計約687億色です。

1080p/120fps の高フレームゲームにも対応

本製品は4K/60fps の高精細なゲームを楽しむだけでなく、1080p/120fps などフレームレートの高いゲームの動作に対応。FPSやTPSなどのスピードな重要なゲームも、ディスプレイと直結した感覚でそのまま楽しめます。

フルHDの4倍の密度で描かれる4K映像
圧倒的な没入感でゲームをプレイすることができます。

1080p 60Hz /120Hz表示(イメージ)
残像感のないスッキリした映像でプレイすることができます。

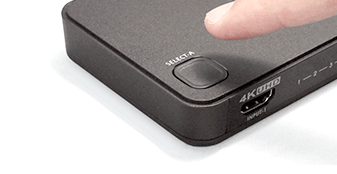

シンプルな操作で簡単に切り替えが可能

RS-HDSW42-4Kの映像を切り替える方法はとてもシンプルです。本体上部の左右にある切り替えボタンを押すだけで、入力1→入力2→入力3→入力4の順番に入力されている映像に切り替えが可能です。

ドルビーTrueHD、DTS-HDマスターオーディオ対応

RS-HDSW42-4Kは、ドルビー TrueHD、DTS-HD MA(マスターオーディオ)に対応。映画鑑賞時のオーディオソースをそのまま高音質で引き出すことが可能です。

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X®」にも対応しています。

Dolby Atmos®及びDTS:X®の再生には、それぞれに対応したアンプが必要です。

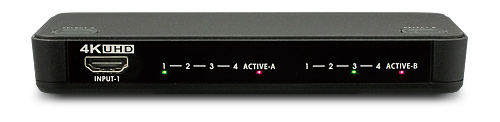

接続状況がひと目でわかる2色LED搭載

RS-HDSW42-4Kは、入力機器の接続(スタンバイ)、接続中の機器がどれかをすぐに視認できる2色LED表示を採用しています。

LEDの色と状態

赤色LED
ACTIVE-A
ACTIVE-B

出力Aまたは出力Bにディスプレイが接続された状態で、選択されている入力側機器の電源がオンされることで点灯

緑色LED
1-2-3-4

1 ~ 4(4個)の選択されているポートのLEDが点灯

安心の手動切替方式

RS-HDSW42-4Kは、ゲームや映画鑑賞中にレコーダーの録画が始まっても、画面が切り替わらないので大事な場面を逃しません。

自動切替機能があるセレクターやマトリックススイッチの場合

ゲームプレイ中、予約録画など、他HDMI機器の電源が入ると自動的に電源の入ったHDMI機器の画面へ切り替わるため、重要なシーンやプレイ進行の妨げになる場合があります。

RS-HDSW42-4Kの場合

ゲームプレイ中に予約録画など、他HDMI機器の電源が入った場合でも、手動で切り替えるまでは画面が切り替わることはありません。 重要なシーンや、ゲームプレイを妨げることなく続ける事ができます。

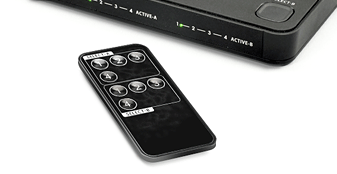

直感的に操作ができるリモコン付属

本機には、A出力側とB出力に出力したい機器を直感的に切り替えることのできる専用のリモコンが付属しています。

最新のゲーム機にも対応

RS-HDSW42-4Kは、PS4®などHD対応ゲーム機はもちろん、PS5®などの高精細表示が可能なゲーム機にも対応しています。

各部名称

対応機種

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

対応ディスプレイ

HDMI入力端子を搭載したテレビ、プロジェクター、パソコン用ディスプレイ
(4K対応、HDCP対応機器)

HDMI-DVI変換コネクター使用時はシングルリンクに対応。(デュアルリンクには対応していません)

【最大対応解像度】

3840 x 2160p

60Hz 444 / 8bit

接続するテレビ・ディスプレイに依存します。

【対応オーディオフォーマット】

出力元

対応オーディオフォーマット

HDMI出力

Dolby Atmos

Dolby TrueHD

Dolby Digital Sorround EX

Dolby Digital

DTS:X

DTS-HD Master Audio

DTS-ES

DTS Digital Sorround

LPCM

表示可能な解像度や音声は接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。

オプション

ラトックプレミア楽天市場店にてお取り扱いしております。

ACアダプター

製品型番

標準価格
(税別)

JAN

製品内容

対応機種

RSO-AC510-MB

¥3,800

4949090420694

RS-HDSW42-4K用ACアダプター
(5V/1A)

RS-HDSW42-4K

RS-WHDEX20

HDMIケーブル

製品型番

ケーブル長

標準価格

(税別)

製品内容

KRAMER社製
ホームシネマケーブル
C-HM/HM/PROシリーズ

3ft(約0.9m)

¥3,310-

4K 60Hz対応

HDCP2.2 対応

HDR 対応

Ethernet対応

6ft(約1.8m)

¥3,710-

10ft(約3.0m)

¥4,620-

15ft(約4.6m)

¥5,330-

製品仕様

名称

4K 60Hz対応 4入力2出力HDMIマトリックススイッチ

型番

RS-HDSW42-4K

対応ディスプレイ

HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ
(4K、HDCP対応機器)

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

HDMI
インターフェイス

HDMI
HDR10、Deep Color(10bit/12bit)、CEC※1

1:出力Aポートのみ対応。ただし、すべてのCECコマンド機能を保証するものではありません。

対応解像度

3840 x 2160p

60Hz 4:4:4 / 24bit

対応
オーディオ
フォーマット

Dolby Atmos、Dolby TrueHD、Dolby Digital Sorround EX、Dolby Digital
DTS:X、DTS-HD Master Audio、DTS-ES、DTS Digital Sorround
LPCM

接続コネクタ

HDMI 入力

HDMIタイプA ×4

HDMI 出力

HDMIタイプA ×2

本体部スイッチ

SELECT- A

出力 Aの入力ポート切替

SELECT- B

出力 Bの入力ポート切替

HDCP対応

HDCP2.2準拠

ビデオ帯域幅

600MHz(18Gbps)

リモコン送信距離

約 5m

LED

選択ポート(緑)
1-2-3-4

1-4(4個)選択されているポートのLEDが点灯

ACTIVE-A(赤)

出力Aにディスプレイが接続された状態で、選択されている入力側機器の電源がオンされることで点灯

ACTIVE-B(赤)

出力Bにディスプレイが接続された状態で、選択されている入力側機器の電源がオンされることで点灯

推奨ケーブル長

入力 3m以下、出力 3m以下

電源電圧

DC +5V 1A(添付のACアダプターから供給)

消費電流

Typ. 400mA

動作環境

温度:10~40℃、湿度:20~80%(ただし結露しないこと)

外形寸法

約150(W)x78(D)x20(H)mm(突起部含まず)

重量

約130g(本体のみ)

材質 / カラー

ABS / ブラック

パッケージ内容

  • RS-HDSW42-4K本体
  • 赤外線リモコン
  • 赤外線リモコン用おためし電池(CR2025 セット済)
  • ACアダプター(5V 1A)
  • ユーザーズマニュアル兼保証書(1年)

JANコード

4949090400832

標準価格(税別)

¥14,400

  • 本製品にHDMIケーブルは添付されていません。別途ご用意ください。
  • 本製品との接続にはPremium HDMI ケーブルをご使用ください。
  • HDMI認証取得ケーブルの使用を推奨します。HDMI認証取得品には、以下例のようなHDMI認証ラベルがパッケージ等に貼付されています。

  • 本製品を接続する前に『HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン』を『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続して動作を確認してください。
  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要です。またDVI規格は音声信号をサポートしていないため音声は出力されません。
  • 本製品は複数台連結し接続することはできません。
  • 本製品は国内仕様となっており、海外での保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告無く外観または仕様の一部を変更する事があります。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
