音声分離付きのフルスペック4K対応 HDMI切替器

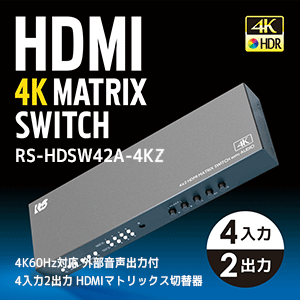

4K60Hz対応 外部音声出力付 4入力2出力 HDMIマトリックス切替器 RS-HDSW42A-4KZ

  • RS-HDSW42A-4KZ

  • JANコード:
  • 4949090401198
  • 標準価格(税別):
  • 21,800円

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

類似製品

分配機能のみをお求めの方はこちら

2出力モデル→ RS-HDSP2PA-4K
4出力モデル→ RS-HDSP4PA-4K

動作確認済み

PS5®、PS4®、PS4®Pro、Nintendo Switch®

ご購入はこちらから

4K120Hz/144Hz対応HDMI入力端子を搭載したディスプレイをお使いのお客様へ

本製品はHDMI2.0対応製品のため、HDMI2.1(4K120Hz/144Hz)端子に接続した場合、一部のディスプレイにて適切な解像度で出力されない、音声が出力されないなどの症状が発生します。正常に動作させるためには、HDMI2.0対応端子に接続、もしくはディスプレイ側HDMI入力端子の設定をHDMI2.0に変更していただく必要がございます。

本問題の原因は現在調査中です。

  • 現象を確認している機種

  • Dell G3223Q、LG 27GP95R-B/XV282K、BenQ EX3210U/EX2710U、Panasonic TH48LZ1800

HDMI入力端子のバージョンについては、お使いのディスプレイメーカーへお問い合わせください。

製品特徴

4入力2出力に対応したHDMIマトリクススイッチ

本製品は接続された最大4台のHDMI機器を2台のテレビやディスプレイへそれぞれ切り替え・出力することのできる4入力2出力マトリックス切替器です。

例えば「入力1」と「入力3」をそれぞれ「出力A」「出力B」に振り分け出力することが可能。 また1箇所から入力された映像ソースを「出力A」「出力B」にスプリット(分配)出力することも可能です。

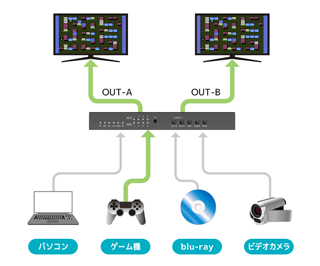

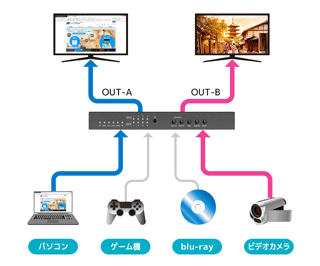

OUT-Aには、パソコンからの映像を表示。OUT-Bにはビデオカメラからの映像を表示するなど、それぞれ別々の映像を出力できます。

ゲーム機や映像機器からの映像をOUT-A・Bから同時に出力(スプリット[分配])させることができます。

マトリックス切替器を使った活用例

AOC(HDMI光ケーブル)の利用で
天吊りのプロジェクターにも安定した映像伝送

天井吊り下げのプロジェクターなど、配線に長距離のケーブルが必要な場合でも、AOC(HDMI光ケーブル)を利用すれば、映像を安定して接続させることができます。

4K解像度/60Hz(4:4:4)信号に対応、HDR映像ソースも切替

4K2K(最大3840×2160)、60Hz映像の入出力に対応。テレビ側に4K対応のHDMI入力が1ポートあれば、本製品に接続した機器すべての4K映像をそのまま映すことができます。また、超高画質技術「HDR(High Dynamic Range imaging)」の映像ソースも切り替えることが可能です。

※写真はイメージ
写真はHDR効果のイメージを分かり易く表現できるよう加工したものです

1. SDR映像:輝度を抑えることで全体的に暗くなり、暗い箇所がつぶれてしまっている。

2. SDR映像:輝度を上げることで、全体が明るくなり、明るい箇所が色飛びしてしまう。

3. HDR映像:明るい箇所と暗い箇所、共にバランスのとれた自然な色合いを表示している。

1080p/120fps の高フレームゲームにも対応

本製品は4K/60fps の高精細なゲームを楽しむだけでなく、1080p/120fps などフレームレートの高いゲームの動作に対応。FPSやTPSなどのスピードな重要なゲームも、ディスプレイと直結した感覚でそのまま楽しめます。

フルHDの4倍の密度で描かれる4K映像
圧倒的な没入感でゲームをプレイすることができます。

1080p 60Hz /120Hz表示(イメージ)
残像感のないスッキリした映像でプレイすることができます。

デジタル x2、アナログx1の外部音声出力機能搭載

RS-HDSW42A-4KZには、光デジタル(角型)および同軸デジタル、アナログステレオ(ステレオミニ)の3つの外部出力を搭載。外部のAVアンプへオーディオを伝送することが可能です。

外部音声出力を適切にご使用いただくために

※OUT Aで選択された映像機器の音声が出力されます。

※ディスプレイ(OUT A側)の音量設定をミュートにしてください。

※アナログで音声出力する場合、オーディオモードを2CHに設定してください。

詳細はユーザーズマニュアルをご参照ください。

Dolby TrueHD、DTS-HDマスターオーディオ対応

RS-HDSW42A-4KZは、ドルビー TrueHD、DTS-HD MA(マスターオーディオ)に対応。映画鑑賞時のオーディオソースをそのまま高音質で引き出すことが可能です。

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X®」にも対応しています。

Dolby Atmos®及びDTS:X®の再生には、それぞれに対応したアンプが必要です。

安心の手動切替方式

RS-HDSW42A-4KZは、ゲームや映画鑑賞中にレコーダーの録画が始まっても、画面が切り替わらないので大事な場面を逃しません。

【自動切替機能がある切替器の場合】

予約録画がはじまると自動的にレコーダーの画面に切り替わる ため、ゲームプレイや映画鑑賞などの妨げになります。

【RS-HDSW42A-4KZの場合】

ゲームプレイ中に予約録画など、他HDMI機器の電源が入っても、手動で切り替えるまで画面は切り替わりません。

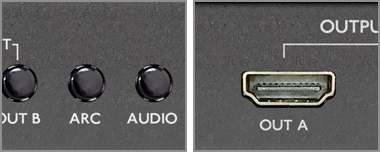

テレビの音声をアンプへ出力する「ARC」に対応(OUT A)

RS-HDSW42A-4KZには、HDMI入力端子を通してオーディオデータを外部機器に送信する技術「ARC(オーディオリターンチャンネル)」に対応しています。(OUT A)
ARC対応テレビの音声を、本製品の光デジタルポートを経由してオーディオ機器から聴くことが可能です。

ARCはOUT Aポートのみ対応しています。

ARC機能を使用する際、出力は光デジタルのみとなります。

ARCで音声を外部アンプに出力する場合は、ARCに対応したテレビが必要です。

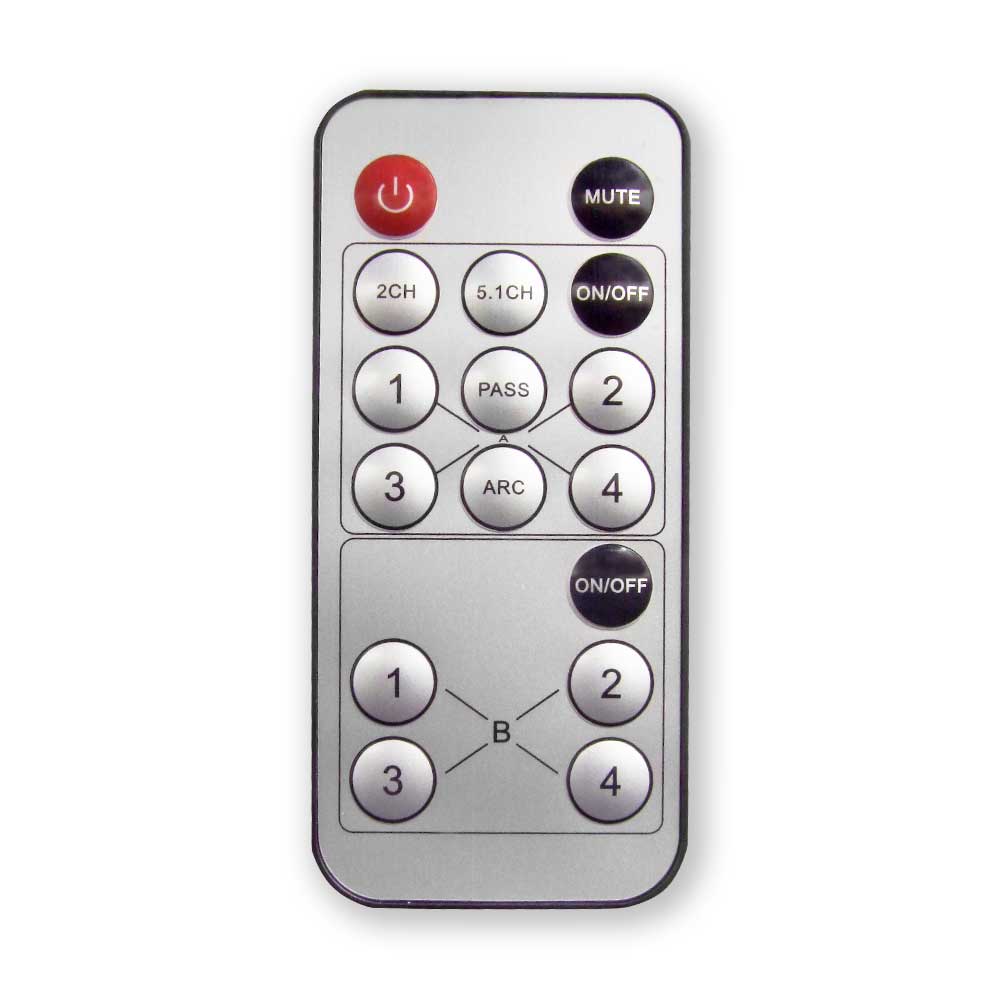

直感的に操作ができるリモコン付属

本製品には、切り替えに便利なリモコンが付属しています。
切り替えたい番号を直接入力したり、オーディオ出力の操作をおこなう場合など、離れていても操作が可能です。

サビに強い金メッキコネクターを採用

本製品のコネクターには、酸化(サビ)に強く、信号伝達の信頼性が高い金メッキ端子を採用しています。

最新のゲーム機にも対応

本製品は、NINTENDO Switch®や PS5® など、人気のゲーム機に対応しています。

各部名称

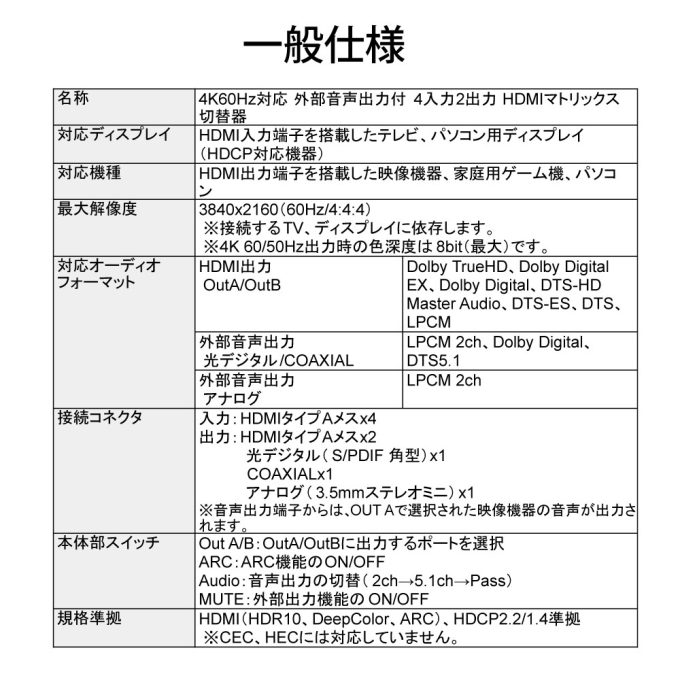

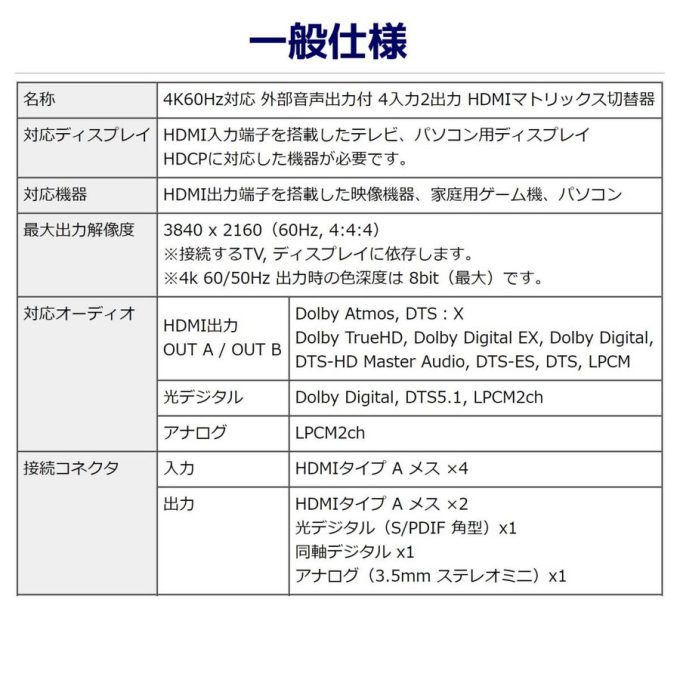

製品仕様

名称

4K60Hz対応 外部音声出力付 4入力2出力 HDMIマトリックス切替器

型番

RS-HDSW42A-4KZ RS-HDSW42A-4KZA

対応ディスプレイ

HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ
HDCPに対応した機器が必要です。

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

最大出力解像度

3840 x 2160(60Hz, 4:4:4)

接続するTV, ディスプレイに依存します。

4k 60/50Hz 出力時の色深度は 8bit(最大)です。

対応オーディオ

HDMI出力
OUT A / OUT B

Dolby TrueHD、Dolby Digital EX、Dolby Digital、DTS-HD Master Audio、DTS-ES、DTS、AAC5.1ch MPEG2/4、LPCM

光デジタル

LPCM 2ch、Dolby Digital、DTS5.1、AAC5.1ch MPEG2/4

アナログ

LPCM2ch

接続コネクタ

入力

HDMIタイプ A メス ×4

出力

HDMIタイプ A メス ×2
光デジタル(S/PDIF 角型)x1
COAXIAL x1
アナログ(3.5mm ステレオミニ)x1

音声出力端子からは、OUT Aで選択された映像機器の音声が出力されます。

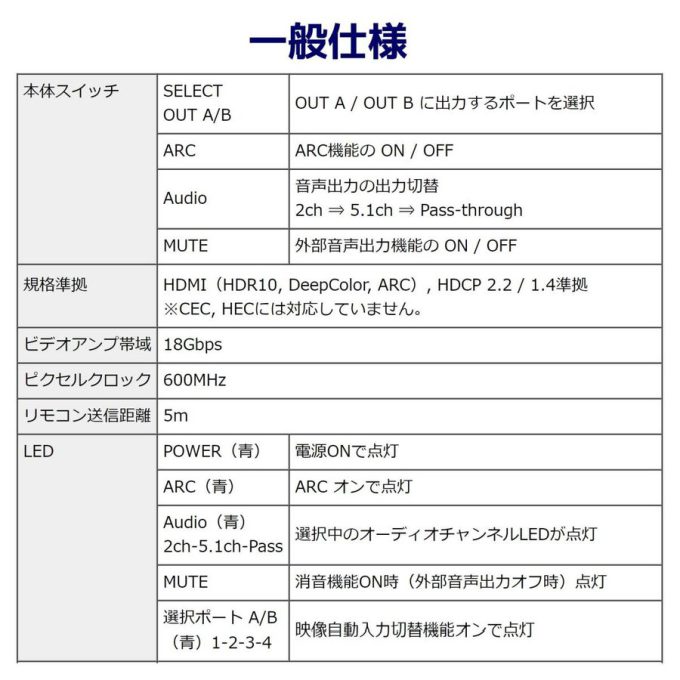

本体スイッチ

OUT A/B

OUT A / OUT B に出力するポートを選択

ARC

ARC機能の ON / OFF

Audio

音声出力の出力切替
2ch ⇒ 5.1ch ⇒ Pass

MUTE

外部音声出力機能の ON / OFF

規格準拠

HDMI(HDR10, DeepColor, ARC), HDCP 2.2 / 1.4準拠

CEC, HECには対応していません。

ビデオアンプ帯域

18Gbps

ピクセルクロック

600MHz

リモコン送信距離

5m

LED

POWER(青)

電源ON時、点灯(ACアダプター接続で電源ON)

ARC(青)

ARC オンで点灯

Audio(青)
2ch-5.1ch-Passスルー

選択しているチャンネルのLEDが点灯

MUTE

ミュート機能ON時、点灯

選択ポート A/B
(青)1-2-3-4

選択しているポートのLEDが点灯

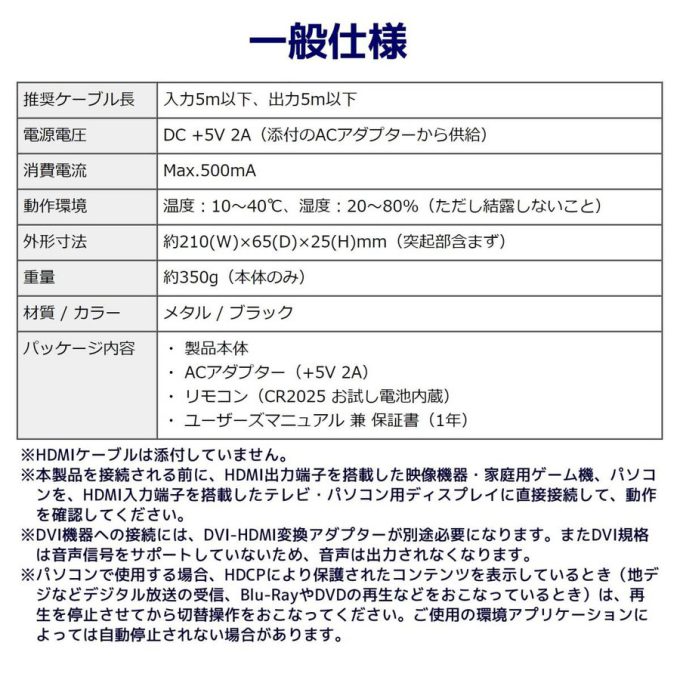

推奨ケーブル長

入力5m以下、出力5m以下

電源電圧

DC +5V 2A(添付のACアダプターから供給)

消費電流

Max.500mA

動作環境

温度:10~40℃、湿度:20~80%(ただし結露しないこと)

外形寸法

約210(W)×65(D)×25(H)mm(突起部含まず)

重量

約350g(本体のみ)

材質 / カラー

メタル / ブラック

パッケージ内容

  • RS-HDSW42A-4KZ本体
  • ACアダプター(+5V 2A)
  • リモコン(CR2025 お試し電池内蔵)
  • ユーザーズマニュアル 兼 保証書(1年)

JANコード

4949090401198 4949090890619

標準価格(税別)

¥21,800 ¥21,800
  • RS-HDSW42A-4KZAはAmazon専売品です。仕様/梱包内容は RS-HDSW42A-4KZ と同一です。
  • HDMIケーブルは添付していません。
  • HDMI認証取得ケーブルの使用を推奨します。HDMI認証取得品には、以下例のようなHDMI認証ラベルがパッケージ等に貼付されています。

  • 本製品を接続される前に、HDMI出力端子を搭載した映像機器・ 家庭用ゲーム機、パソコンを、HDMI入力端子を搭載したテレビ・パソコン用ディスプレイに直接接続して、動作を確認してください。
  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要になります。またDVI規格は音声信号をサポートしていないため、音声は出力されなくなります。
  • 本製品はカスケード接続で使用できません。
  • 他社製品のリモコンで本製品が反応する場合があります。本製品の赤外線受光部を黒いテープなどで覆い、本体ボタンにて本製品の操作をおこなっていただきますようお願いいたします。
  • 全ての機器で動作を保証するものではありません
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

【有寿命部品について】

  • 本製品に添付しているACアダプターは有寿命部品です。使用時間の経過に伴って磨耗、劣化等が進行しますので、より長くお使い頂くためには、一定の期間で交換が必要となります。有寿命部品の交換時期の目安は、使用頻度や使用環境等により異なりますが、1日約8時間のご使用で約5年です。この期間は開くまでも目安であり、この期間内に故障しないことや、無償修理をお約束するものではありません。また、長時間連続使用等、ご使用状態によっては、この目安の期間よりも早期に部品交換が必要となる場合があります。

ダウンロード

マニュアルダウンロード

オプション

ラトックプレミアにてお取り扱いしております。

RS-HDSW42A-4KZ専用リモコン

本製品の添付リモコンを単品でご購入いただけます。紛失時などにご活用ください。

製品型番 標準価格
(税別)
JANコード 製品概要 サイズ / 重量
RSO-SW42A-4KR ¥2,500- 4949090420809 専用リモコン(CR2025 お試し電池内蔵) 85x39x7mm / 13.5g
