解像度の違うディスプレイを活用!外部スピーカーに音声出力できるHDMI 4分配器

4K60Hz/ダウンスケール対応 外部音声出力付 HDMI分配器 RS-HDSP4PA-4K

  • RS-HDSP4PA-4K

  • JANコード:
  • 4949090401273
  • 標準価格(税別):
  • 12,700円

対応機器
HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

対応ディスプレイ
HDMI入力端子を装備したテレビ・パソコン用ディスプレイ、プロジェクター

動作確認済み

PS5®、PS4®、PS4® Pro、Nintendo Switch®、Xbox Series X®、ASTRO® MixAmp、Fire TV® stick 4K MAX、 Apple TV 4K®、エルモ Visual Presenter MX-P3

ご購入はこちらから

製品特徴

同じ映像を4つのディスプレイに同時出力

本製品は、ビデオレコーダーやパソコン、ゲーム機器など1台の映像機器と接続し、4台のテレビ・ ディスプレイに出力することのできるHDMI分配器です。

ダウンスケールや外部音声出力にも対応しており、ゲームやホームシアター等の様々な場面で活躍します。

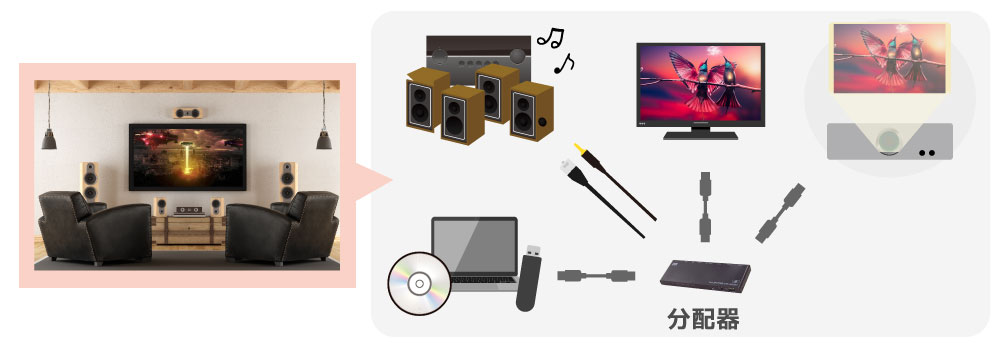

分配利用例(1) 大迫力のホームシアターを楽しむ

本製品を使用して、Blu-rayやFire TV®、Apple TV®などの映像コンテンツを分配。音声は外部スピーカーやアンプに出力。

気分に合わせて出力先を変更し、大迫力の映像/音声を楽しむことができます。

動作確認済み機器:Fire TV® stick 4K MAX, Apple TV 4K®

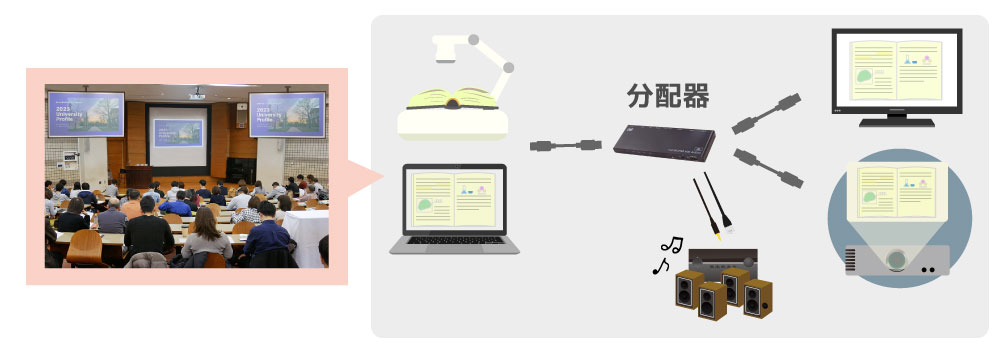

分配利用例(2) 書画カメラ、PC映像を簡単共有

学校では、書画カメラやPC映像の共有にも活用可能。

「生徒用のディスプレイ」「生徒用のプロジェクター」など、最大4台に同じ映像が出力できます。

動作確認済み機器:エルモ Visual Presenter MX-P3

すべての書画カメラの動作を保証するものではありません。

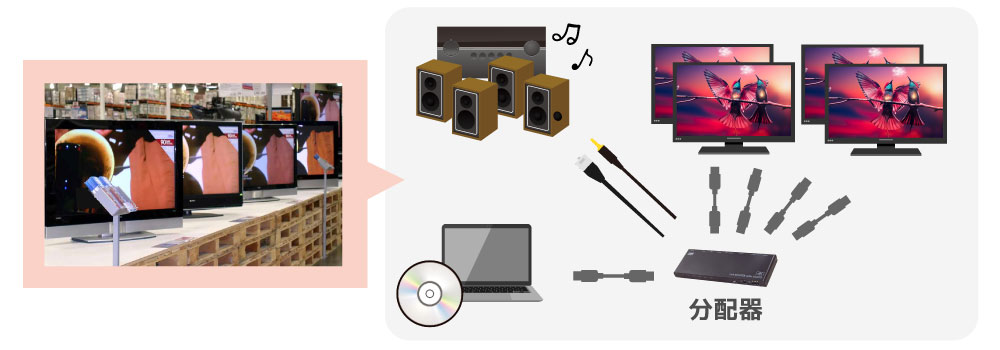

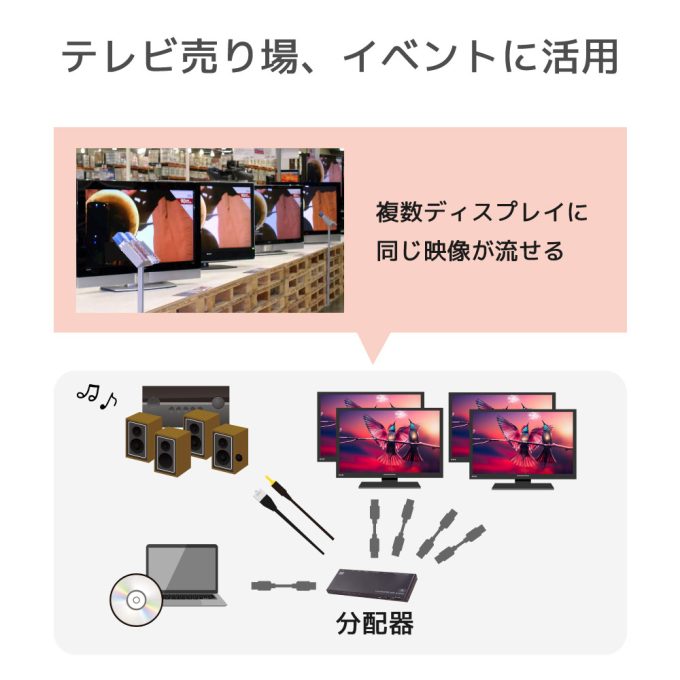

分配利用例(3) テレビ売り場、イベント会場で活用

テレビ売り場では、4台のテレビに同じ映像を出力可能。

イベント会場では、1台のPCから4台のディスプレイに同じ販促動画を流すことができます。

分配器からは同じ映像が出力されます。別々の映像は出力できません。

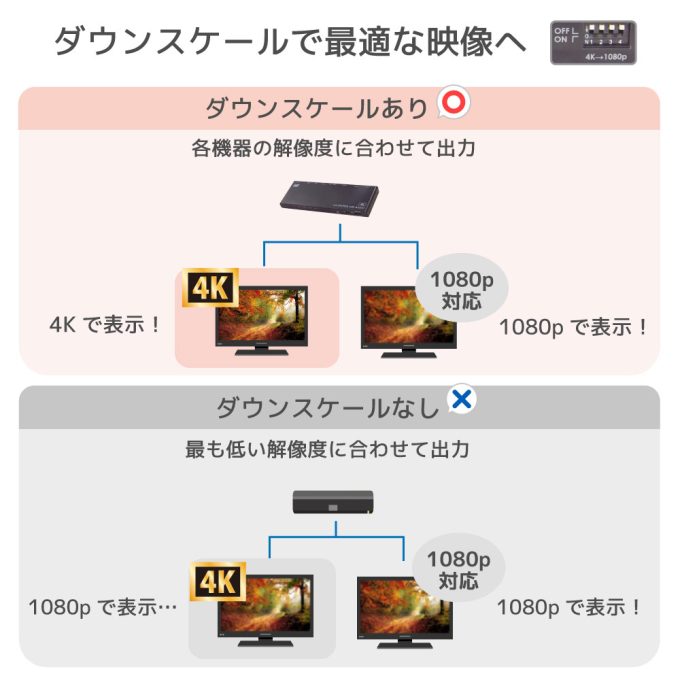

4K映像をフルHDへダウンスケールして出力

本製品は、接続されたテレビ・ディスプレイに最適な解像度で出力する”ダウンスケール機能”を搭載。

「4Kディスプレイには4Kで出力」「フルHDのディスプレイにはフルHDで出力」といったように、異なる解像度のディスプレイを最大限に活用できます。
ダウンスケール機能はポートごとにON/OFFの設定を切り替え可能です。

4K30Hz⇒1080p30Hz、4K60Hz⇒1080p60Hzのダウンスケールのみ対応しています。
1920x1080p以外の解像度や1080i(インターレース方式)へのダウンスケールは対応していません。

4K60Hz解像度での接続には、Premium ハイスピードHDMIケーブルをご使用ください。解像度/リフレッシュレートにあった適切なHDMIケーブルをご使用ください。(詳細はこちら)

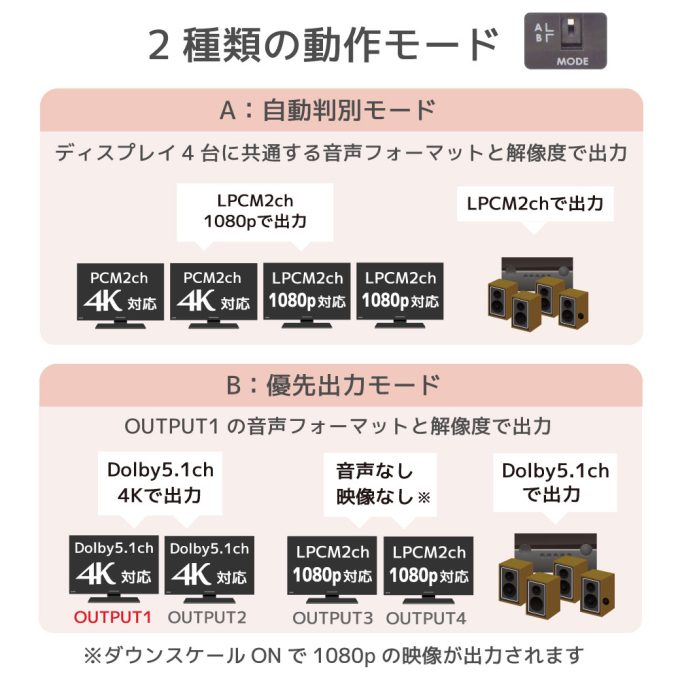

2種類の動作モード搭載

2種類の動作モードを切り替えることで、異なるスペックのディスプレイも臨機応変に活用できます。

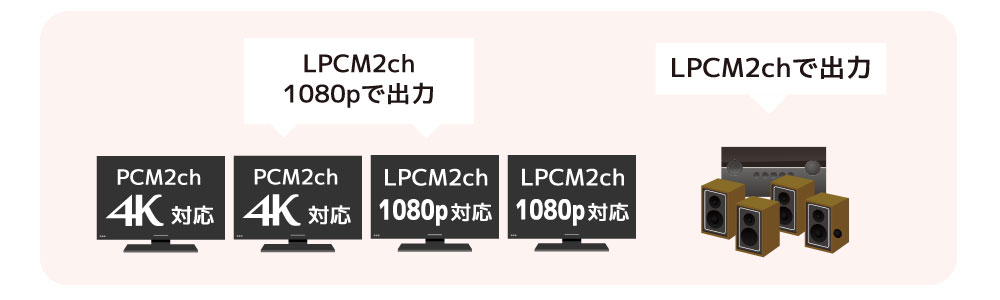

A(自動判別モード)

ディスプレイ4台に共通する音声フォーマットと解像度で出力します。

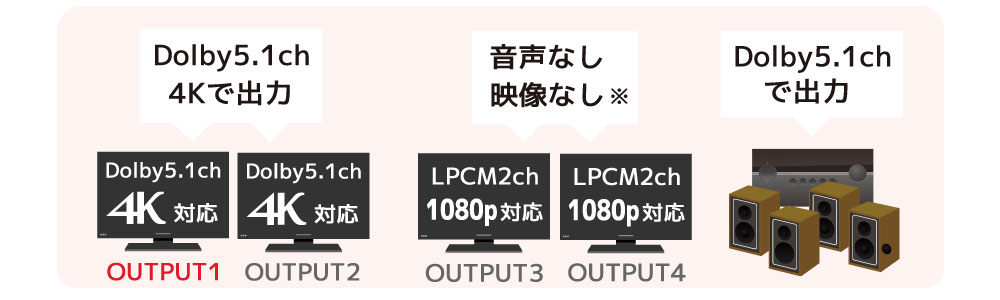

B(優先出力モード)

OUTPUT1に接続したディスプレイの音声フォーマットと解像度で出力します。

※ダウンスケールをONにした場合は、1080pの映像が表示されます。

各種HDR規格、HDCP1.4/2.2準拠

標準ハイダイナミックレンジのHDR10をはじめ、滑らかな輝度を再現できるDolby Vision®など、各種HDR規格に対応。映像を鮮やかでリアルに再現します。
また、デジタル著作権保護技術HDCP1.4・2.2にも準拠しています。

HDR10 対応の出力機器、およびTV、ディスプレイ・プロジェクターをご使用ください。

HDR/Dolby Vision®非対応のディスプレイが混在する場合は、HDR/Dolby Vision®が無効になります。

光デジタル・アナログ、2種類の外部音声出力に対応

本製品は外部音声出力用の光デジタル・アナログ端子を搭載しています。
光デジタル出力では「Dolby Digital® 5.1ch」「DTS® 5.1ch」、アナログ出力では「LPCM2ch」などの音声フォーマットに対応。
HDMI端子を搭載していないアンプやスピーカーに接続し、臨場感や立体感のあるサウンドを楽しむことができます。

対応音声フォーマットの詳細はこちら

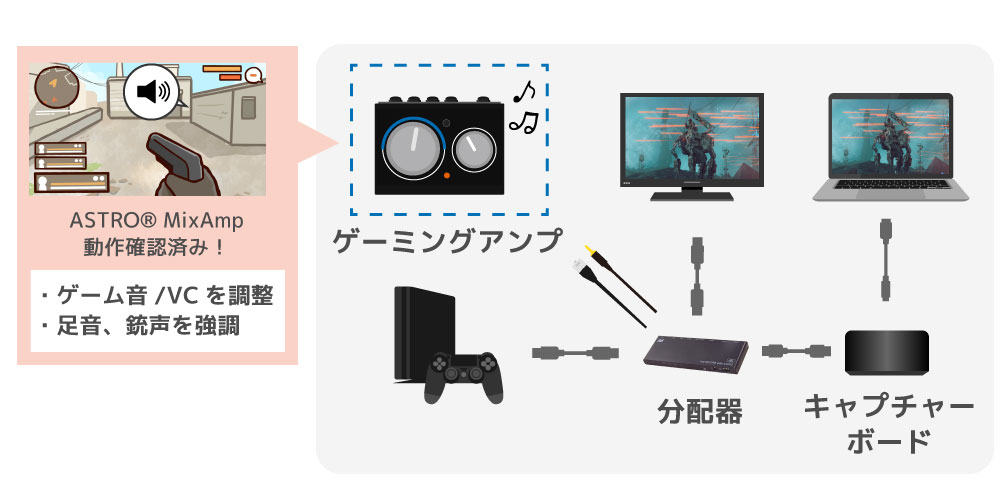

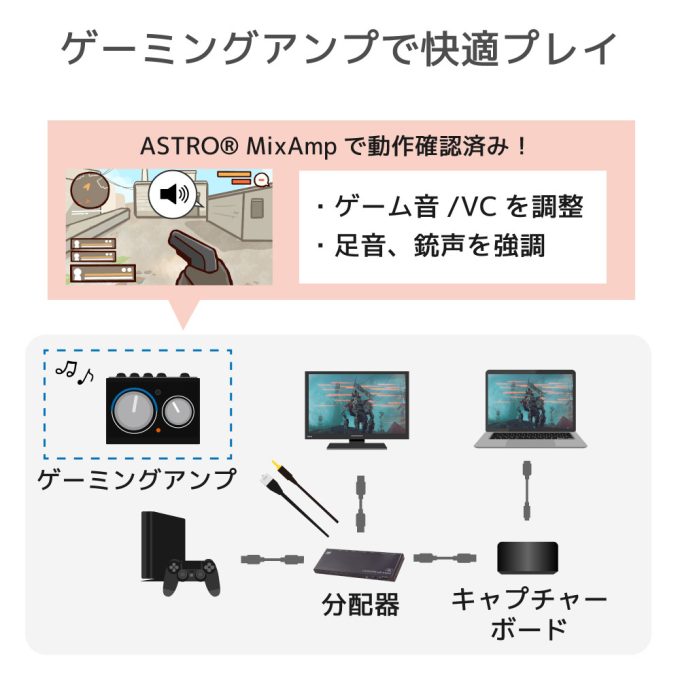

PS5®、Nintendo Switch®等、最新のゲーム機にも対応

本製品は「PS5®」「PS4®」「PS4® Pro」「Nintendo Switch®」「Xbox Series X®」などの最新ゲーム機にも対応。4K対応ゲーム機では、高精細で迫力のある映像が楽しめます。

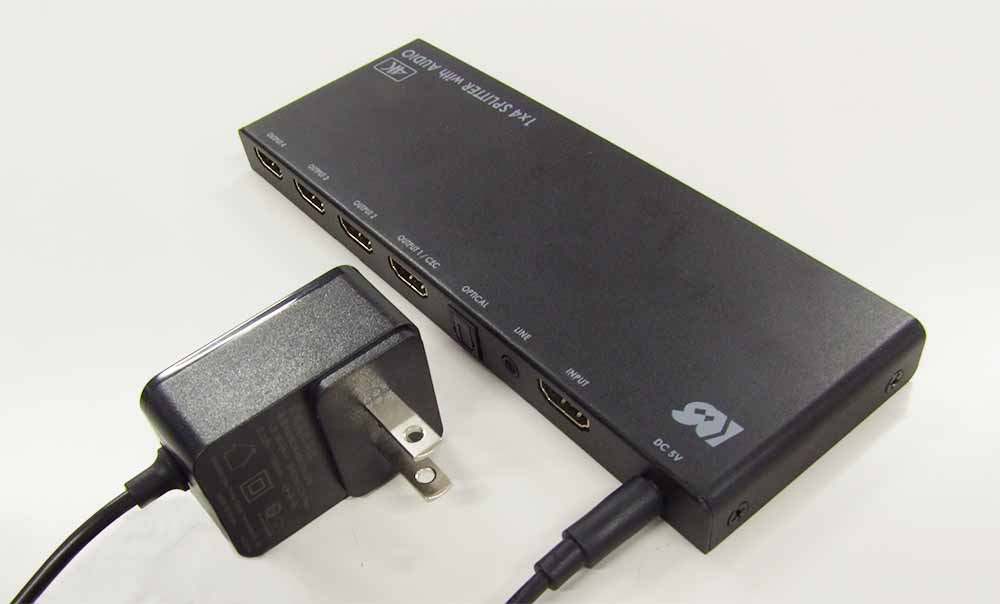

ACアダプター同梱

本製品はACアダプターを同梱しており、お手元に届き次第すぐに使用することができます。

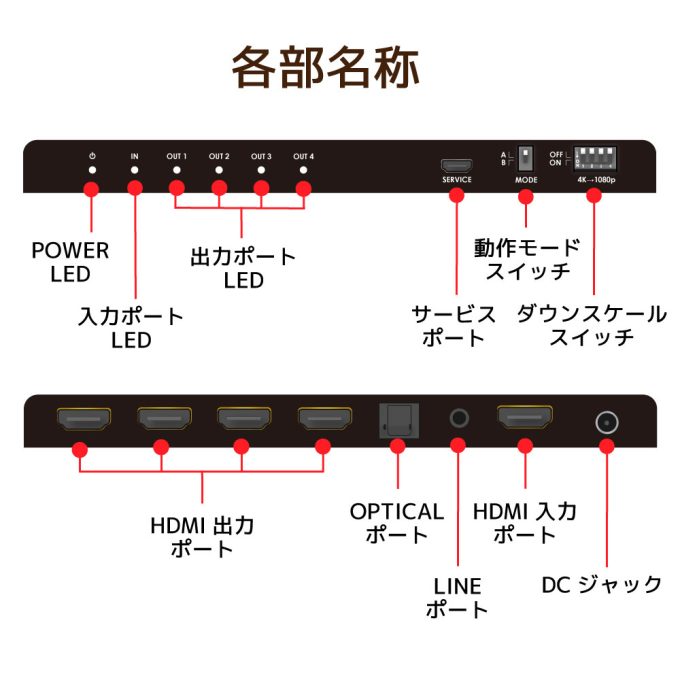

各部名称

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

対応ディスプレイ

HDMI入力端子を搭載したテレビ・パソコン用ディスプレイ、プロジェクター

製品仕様

名称

4K60Hz/ダウンスケール対応 外部音声出力付HDMI分配器

型番

RS-HDSP4PA-4K

RS-HDSP4PA-4KA

対応ディスプレイ

HDMI入力端子を装備したテレビ・パソコン用ディスプレイ、プロジェクター

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

最大対応解像度

4096×2160(60Hz/4:4:4/24bit)、1920x1080p(60Hz)

接続するテレビ・ディスプレイ・映像出力機器・映像コンテンツに依存します。

動作モード

A:自動判別モード

B:優先出力モード

ダウンスケール

ON:4K映像を1080pにダウンスケール

OFF:ダウンスケールせず、パススルー

1920x1080p以外の解像度や1080i(インターレース方式)へのダウンスケールは対応していません。

対応オーディオフォーマット

HDMI出力

Dolby Atmos、Dolby TrueHD、Dolby Digital Surround EX、Dolby Digital、DTS:X、DTS-HD Master Audio、DTS-ES、DTS Digital Surround、AAC5.1ch、LPCM

外部音声出力デジタル

Dolby Digital 5.1ch、DTS 5.1ch、AAC5.1ch、LPCM 2ch

外部音声出力アナログ

LPCM 2ch

接続するテレビ・ディスプレイ・外部アンプ・映像出力機器・映像コンテンツに依存します。

規格準拠

HDMI(HDR10、Dolby Vision、HLG、CEC*対応)、HDCP1.4/2.2準拠

OUTPUT1のみ

ビデオ帯域幅

18Gbps(6Gbps/1レーン)

最大ピクセルクロック

600MHz

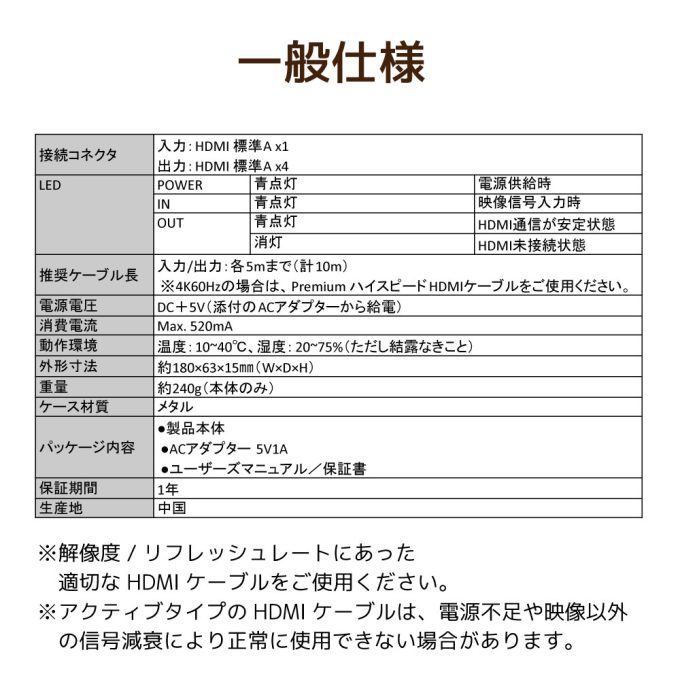

接続コネクタ

入力:HDMI 標準A x1

出力:HDMI 標準A x4

LED

POWER

青点灯

電源供給時

IN

青点灯

映像信号入力時

OUT

青点灯

HDMI通信が安定状態

消灯

HDMI未接続状態

推奨ケーブル長

入力/出力:各5mまで(計10m)

4K60Hzの場合は、Premium ハイスピードHDMIケーブルをご使用ください。(詳細はこちら)

電源電圧

DC+5V(添付のACアダプターから給電)

消費電流

Max. 520mA

動作環境

温度:10~40℃、湿度:20~75%(ただし結露なきこと)

外形寸法

約180×63×15㎜(W×D×H)

重量

約240g(本体のみ)

ケース材質

メタル

パッケージ内容

  • 製品本体
  • ACアダプター 5V1A
  • ユーザーズマニュアル/保証書

保証期間

1年

生産地

中国

JANコード

4949090401273

4949090890800

標準価格(税別)

¥12,700

¥12,700

  • RS-HDSP4PA-4KAはAmazon専用型番です。仕様・内容物等はRS-HDSP4PA-4Kと同一です。
  • HDMIケーブル、オーディオケーブルは添付していません。別途ご用意ください。
  • 4K60Hz解像度での接続には、Premium ハイスピードHDMIケーブルをご使用ください。解像度/リフレッシュレートにあった適切なHDMIケーブルをご使用ください。
  • HDMI認証取得ケーブルの使用を推奨します。HDMI認証取得品には、以下例のようなHDMI認証ラベルがパッケージ等に貼付されています。

  • アクティブタイプのHDMIケーブルは、電源不足や映像以外の信号減衰により正常に使用できない場合があります。

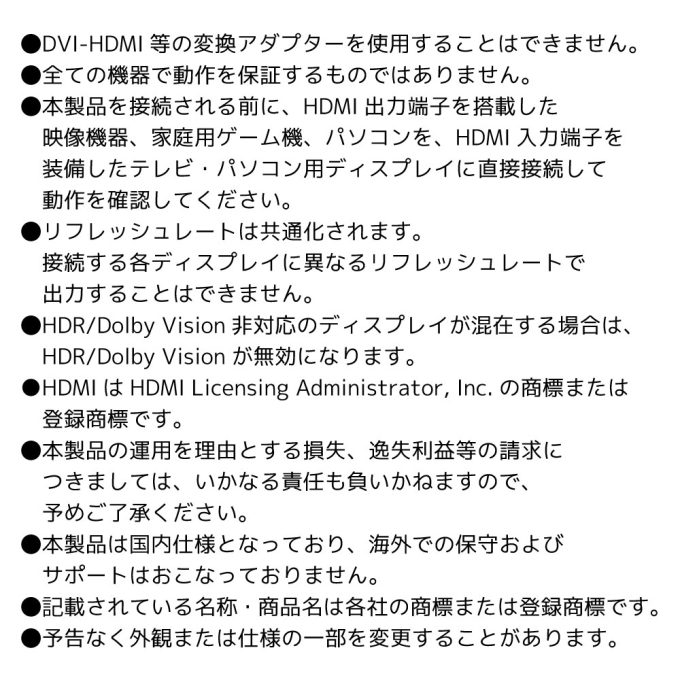

  • DVI-HDMIなどの変換アダプターを使用することはできません。
  • 全ての機器で動作を保証するものではありません。
  • 本製品を接続される前に、HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコンを、HDMI入力端子を装備したテレビ・パソコン用ディスプレイに直接接続して動作を確認してください。
  • リフレッシュレートは共通化されます。接続する各ディスプレイに異なるリフレッシュレートで出力することはできません。
  • HDR/Dolby Vision非対応のディスプレイが混在する場合は、HDR/Dolby Visionが無効になります。
  • HDMIはHDMI Licensing Administrator, Inc.の商標または登録商標です。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外での保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。

【有寿命部品について】
本製品に添付しているACアダプターは有寿命部品です。使用時間の経過に伴って摩耗、劣化等が進行しますので、より長く安定してお使いいただくためには、一定の期間で交換が必要となります。
有寿命部品の交換時期の目安は、使用頻度や使用環境等により異なりますが、1日約8時間のご使用で約5年です。この期間はあくまでも目安であり、この期間内に故障しないことや無償修理をお約束するものではありません。また、長時間連続使用等、ご使用状態によっては、この目安の期間よりも早期に部品交換が必要となる場合があります。
