4K@60Hz(4:4:4)の映像に対応！最大40mまで延長
製品特徴
4KやフルHDなどHDMI信号を延長可能
本製品は、HDMI信号の伝送距離をLANケーブルで延長できる、送信機と受信機のセットです。
送信機にはBlu-rayプレーヤーやゲーム機、パソコンなどのHDMI出力端子を持つ映像機器と接続、受信機にはHDMI入力端子を持つテレビやパソコン用ディスプレイを接続することで、HDMI映像信号の延長が可能です。
これにより、ディスプレイとBlu-rayプレーヤーなどを離れた場所に設置することができ、お部屋のレイアウトも自由度が高まります。
4K映像は最大40m、フルHDは最大70mの延長が可能
RS-HDEX40-4Kは、送信機と受信機との接続にLANケーブルを使用し映像を伝送。4K (4:4:4 / 24bit) の60Hzの映像を最大40mまで延長させることが可能、またフルHDの場合、最大70mまで延長させることが可能です。ケーブル配線に余裕ができるので、ホームシアター設置などでも無駄なくきれいな配線をおこなうことができます。
LANケーブルはUTPケーブルをご使用ください。 (CAT 7などのSTPケーブルは使用しないでください)
POC技術搭載で電源の取り回しが容易
本製品にはPOC技術により送信機（または受信機）から受信機（または送信機）への電源供給が可能なシステムを採用。送信機側、受信機側それぞれに電源供給口があり、LANケーブルを通して受信機（または送信機）へ電源を供給します。
一方に外部電源（ACアダプター）の接続がない場合でも安定して動作するので、近くに電源が確保できない場合でも安心してお使いいただけます。また、接続するACアダプターは、抜け止め対策に優れたスクリューロック式を採用しています。
POCイメージ（上図）
送信機（もしくは受信機）からの電力を、受信機（もしくは送信機）側へ供給することが可能。どちらか一方から電力を供給できることで、コンセントから離れている、コンセントに空きがない場合など、電力の供給を受けにくい環境下でも動作させることができます。
Dolby® TrueHD、DTS® HD Master Audioに対応
本製品は、映画などで幅広く使われる音声フォーマット形式である、Dolby TrueHD®や、DTS® HD Master Audioに対応しているので、臨場感のある迫力のサウンドを楽しむことができます。
HDCP2.2対応・HDR10・CECに対応
本製品はHDCP2.2に対応。また、10bit, 12bit のDeep Colorや、映像の明暗差をより美しく表現できる「HDR（High Dynamic Range）」もサポートしています。HDR対応の高精細な映像ソースも余すことなくディスプレイへ伝えることが可能です。
写真はイメージ。
写真はHDR効果のイメージを分かり易く表現できるよう加工したものです
1. SDR映像：輝度を抑えることで全体的に暗くなり、暗い箇所がつぶれてしまっている。
2. SDR映像：輝度を上げることで、全体が明るくなり、明るい箇所が色飛びしてしまう。
3. HDR映像：明るい箇所と暗い箇所、共にバランスのとれた自然な色合いを表示している。

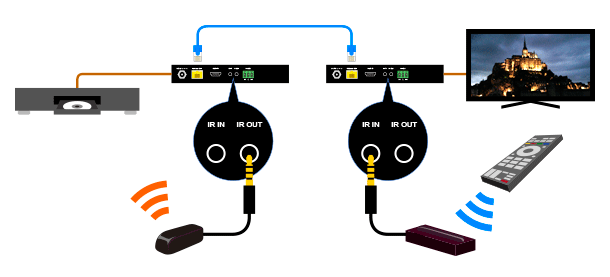

リモコンの赤外線も延長に対応
RS-HDEX40-4Kの送信機側、受信機にIR（赤外線）の送信・受光用ジャックを搭載しています。添付のアダプターを接続することで、赤外線を双方向で受光・送信が可能、延長先から延長元のプレーヤーの操作や延長元から延長先機器の操作（電源オフなど）をおこなうことが可能です。
シリアル通信の延長にも対応
RS-232Cケーブルを送信機・受信機にそれぞれ接続することで離れた場所のシリアル通信機器へコマンド操作することが可能です。
本製品のRS-232C通信はハードウェアフロー制御に対応していません
壁掛け（ウォールマウント）に対応
RS-HDEX40-4Kには壁掛け用取付マウントが標準で設計されています。 店舗や家屋の壁掛け配線が必要な場合にもすぐに取付が可能です。
対応機種
HDMI入力端子を搭載した映像機器、家庭用ゲーム機、パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・パソコン用ディスプレイ
4K, HDCP対応機器
【最大対応解像度】
3840 x 2160 / 60Hz(4:4:4 24bit)
表示可能な解像度は接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。
各部名称
製品仕様
| 名称 | 4K 60Hz対応 HDMI延長器（40m） | ||
|---|---|---|---|
| 型番 | RS-HDEX40-4K | ||
| 対応ディスプレイ | HDMI入力端子を搭載したテレビ・パソコン用ディスプレイ ※4K, HDCP対応機器 |
||
| 対応機種 | HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン | ||
| ビデオ帯域幅 | 18Gbps | ||
| 最大対応解像度 | 3840 x 2160 / 60Hz(4:4:4 24bit) | ||
| 最大延長距離 | 4K時：最大40m 1080p時： 最大70m ※使用するケーブルや接続する環境によっては、最大延長距離に場合や映像が表示されない、途切れるなどの現象が発生する場合があります。 |
||
| 延長信号 | HDMI, シリアル, 赤外線リモコン信号 | ||
| HDMI規格 | HDMI(HDCP2.2, HDR10, CEC対応) | ||
| 映像 | 非圧縮で延長 Deep Color（1080p) |
||
| 音声 | 非圧縮で延長 Dolby TrueHD、DTS-HD Master Audio、PCM（～7.1ch） |
||
| 接続コネクタ | 送信機 | 受信機 | |
| HDMI | HDMIタイプAメス x 1 ※入力用 |
HDMIタイプAメス x 1 ※出力用 |
|
| ユニット間接続 ※非IP方式 |
RJ-45 x1 | RJ-45 x1 | |
| 電 源 | DCジャック x1 | DCジャック x1 | |
| IR | 3.5mm IRジャック x2 | 3.5mm IRジャック x2 | |
| シリアル | PHOENIX 3P x1 | PHOENIX 3P x1 | |
| 延長用ケーブル | Cat5e Cat6 | ||
| LED | 本体前面 | POWER LED（白） | 点灯：電源ON, 消灯：電源OFF |
| 本体背面 (RJ-45) |
LINK LED（緑） | 点灯：安定した通信状態、点滅：不安定な通信状態、消灯：未通信状態 | |
| LINK LED（橙） | 点灯：HDCP保護映像表示、点滅：HDCP無映像表示、消灯：未通信状態 | ||
| シリアル通信速度 | 最大 115,200bps | ||
| 電源電圧 | DC +24V 1A（添付のACアダプターから供給） ※POCに対応。ACアダプターは送信機または受信機のどちらかに接続してください。 |
||
| 消費電流 | Typ.460mA | ||
| 動作環境 | 温度：0～40℃、湿度：20～80%（ただし結露しないこと） | ||
| 外形寸法 | 約157（W）x90（D）x20（H）mm（突起部含まず） | ||
| 重量/ケース材質 | 送信機・受信機：約350g（本体のみ） / メタル | ||
| パッケージ内容 | REX-HDEX40-K（受信機 x 1、送信機 x 1） ACアダプター（24V 1A）x 1 IR送信ケーブル x 2 IR受信ケーブル x 2 フェニックスコネクタ x 2 ウォールマウントキット x 2 ユーザーズマニュアル 保証書 |
||
| 保証期間 | 1年 | ||
| JANコード | 4949090400801 | ||
| 標準価格(税別) | ￥48,000 | ||
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
