4K60Hz、HDCP2.2に対応したHDMI分配器(4分配)

4K60Hz/HDCP2.2対応 1入力4出力 HDMI分配器 RS-HDSP4-4K

  • RS-HDSP4-4K

  • JANコード:
  • 4949090400825
  • 標準価格(税別):
  • 22,400円

ご購入はこちらから

製品特徴

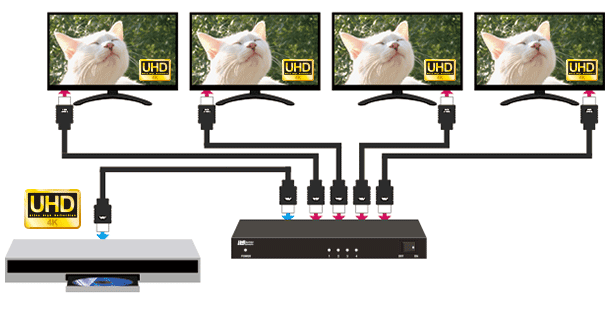

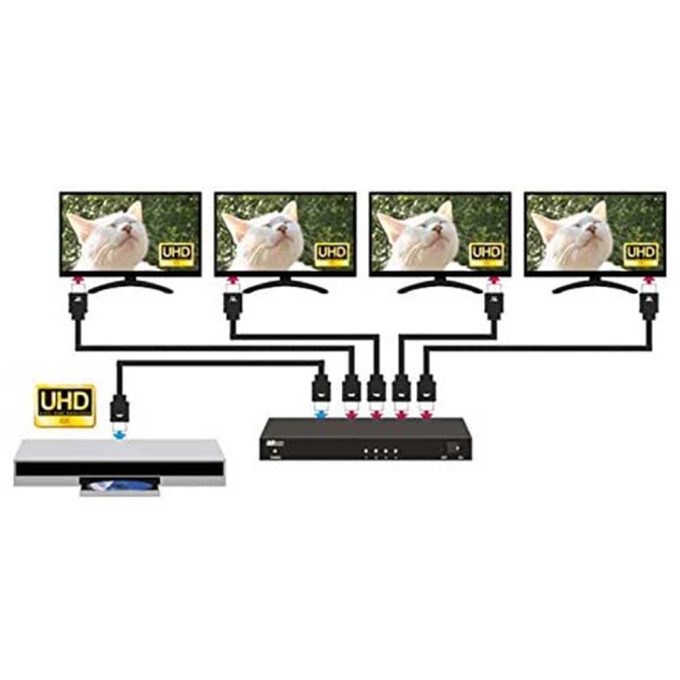

1つのHDMI信号を4つに分配

本製品は、ビデオレコーダーやパソコン、ゲーム機器のHDMI信号を4分配します。ひとつのコンテンツを4台のテレビやプロジェクターに同時出力できます。

【パターン A】パソコンの映像を複数のディスプレイに表示

会議でメインディスプレイとサブディスプレイに表示し参加メンバーへの視認性を向上させる。

分配器からは同じ映像が出力されます。別々の映像は出力できません。

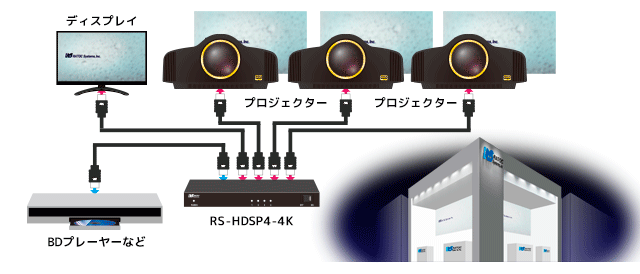

【パターン B】プロモーションの映像をディスプレイとプロジェクターへ表示

プロモーション映像などを展示会場のプロジェクターとプレビュー用ディスプレイへ表示。

4K60Hz、HDCP2.2に対応、HDR映像ソースも分配

本製品は4K60Hz、HDCP2.2に対応。今後普及する4K映像(4Kテレビ放送やUHD映像コンテンツ)にもそのままご使用いただけます。また、超高画質技術「HDR(High Dynamic Range imaging)」の映像ソースも分配させる事が可能です。

非HDR映像信号

HDR10映像信号

HDR対応の出力機器、およびTV、ディスプレイ・プロジェクターをご使用ください。

HEC、ARCには対応していません。

Blu-rayプレーヤー『Panasonic DMP-UB90』、家庭用ゲーム機『SONY Playstation4 Pro』で動作確認済み。

ドルビーTrueHD、DTS-HDマスターオーディオに対応

ロスレス形式の高音質オーディオフォーマット、ドルビーTrueHDやDTS-HDマスターオーディオに対応しています。

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X™」にも対応しています。

Dolby Atmos®及びDTS:X™の再生には、それぞれに対応したアンプが必要です。

自動判別・優先出力・固定出力、3つの動作モードを搭載

本製品の本体背面には、異なるスペックのディスプレイを接続するときに便利な「モード選択スイッチ」を搭載しています。モードによって、解像度と音声フォーマットの選択方法が異なります。

モード

スイッチ

説明

自動判別モード

A

すべてのディスプレイで共通している解像度と音声フォーマットの中から一番高い解像度、一番高音質な音声フォーマットで分配します。(パソコンの場合は共通している中から解像度を選択できます)

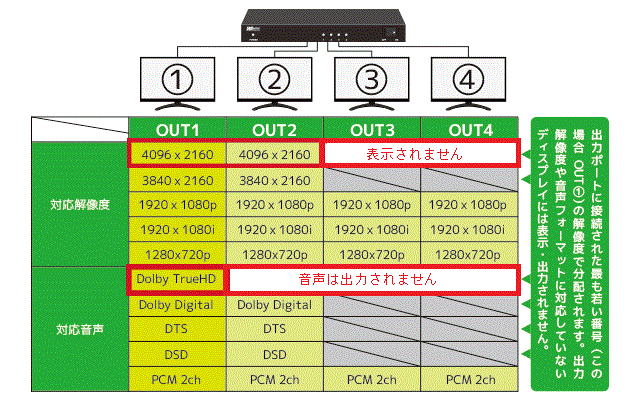

優先出力モード

B

OUT1ポートに接続されている機器の解像度と音声フォーマットで分配します。OUT2以降に接続したディスプレイがOUT1より低解像度/低音質の場合、そのディスプレイからは出力されません。

OUT1ポートが未接続の場合は、OUT2 → OUT3 → OUT4の順に優先されます。

固定出力モード

C

電源投入時またはリセット時に接続されているディスプレイに共通で対応している解像度と音声フォーマットで分配します。電源をOFFにするもしくはリセットしない限り解像度・音声フォーマットは変わらないので、途中でディスプレイを交換した場合でも映像信号をすぐに表示できます。

HDMI出力から出力される解像度と音声フォーマットはすべて同一のため、異なる解像度のテレビを接続した場合、いずれかのスペックにあわせると映像が映らない可能性があります。自動判別モードでは、すべてのディスプレイが対応している解像度と音声フォーマットで分配されるので、すべてのディスプレイに映像を映し出すことができます。

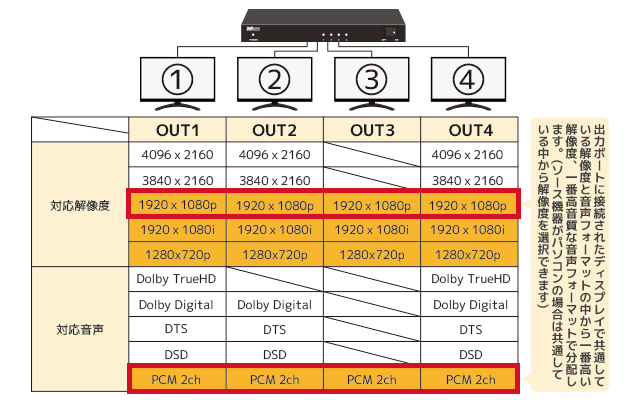

A:自動判別モード

B:優先出力モード

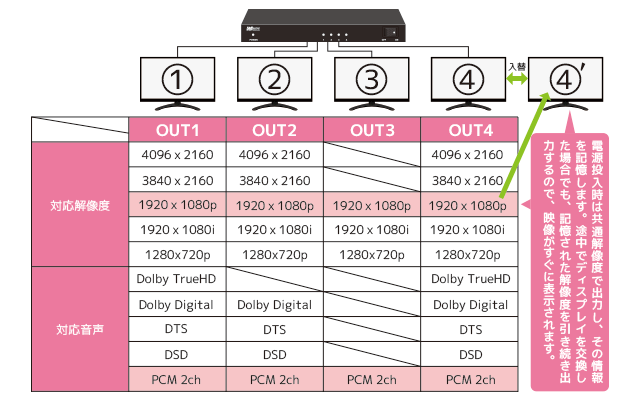

C:固定出力モード

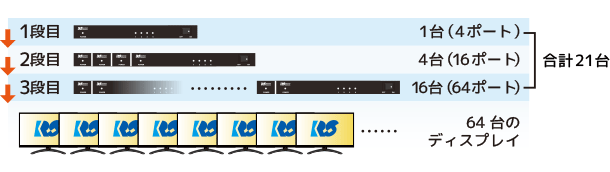

最大3段のカスケード接続に対応

本製品は最大3段まで、カスケード接続することができます。 もちろん、4分配モデル、2分配モデルの混在した環境でもお使いいただけます。
たとえば、すべて4分配モデルでカスケード接続した場合の最大数は、本製品が21台、ディスプレイが64台となります。

カスケード接続で複雑な構成となった場合でも、すべてを自動判別モードに設定し、3段目から順に電源を入れて認識させていくことで、すべてのディスプレイに映像を映すことができます。

CEC対応で連動操作が可能(OUT1のみ)

HDMIで接続された機器同士を制御する規格CEC(Consumer Electronics Control)に対応。CEC対応機器同士であれば、テレビのリモコンでレコーダーを操作するなどの連携機能が、本製品経由でも使用できます。

OUT1に接続した機器のみ対応となります。
(OUT1に接続したテレビのリモコンでのみ、INPUTに接続したHDMI出力機器の操作が可能)



電源スイッチに通電状態がわかるLEDを搭載

RS-HDSP4-4Kには、電源スイッチに通電状態を表示するLEDを搭載。

電源オンでLEDが点灯、オフにすることで消灯します。Power LEDのステータス状態とあわせて、通電状態を確認しやすくなりました。

電源は安心のスクリューロック式を採用

RS-HDSP4-4Kの電源コネクタ部にはスクリューロック式のDCジャックを搭載。添付のACアダプター(ロック固定ネジ付き)と接続することで意図しない落下など、電源の抜けを防止することが可能です。

最大10mのケーブルが使用可能

本製品は、最大10mまでのHDMIロングケーブルが使用できます※。離れた場所のディスプレイやプロジェクターを接続する場合でも安心です。

ハイスピードHDMIケーブルをご使用ください。また1080pを超えるプレミアムコンテンツを伝送する場合は、Premium HDMIケーブルをご使用ください。

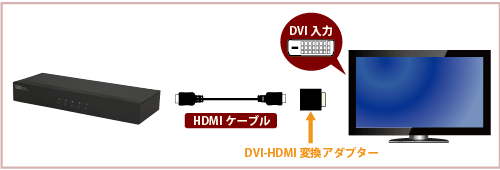

DVIディスプレイも使用可能

DVI-HDMI変換アダプター(別途ご用意ください)を用いることにより、DVI端子を搭載したディスプレイも接続可能です。

シングルリンクに対応。デュアルリンクには対応していません。

音声は出力されません。



最新のゲーム機にも対応

RS-HDSP4-4Kは、PS4™などHD対応ゲーム機はもちろん、PS4™ Proなどの高精細表示が可能なゲーム機にも対応。遅延無くゲームプレイが可能です。

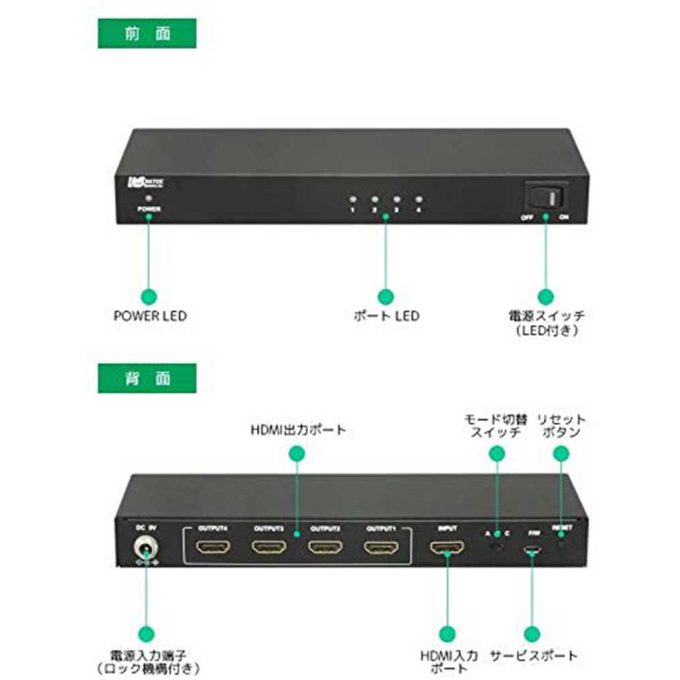

各部名称

サービスポートはファームウェア等更新時に使用する場合があります。 通常では使用しません。

製品仕様

名称

4K60Hz/HDCP2.2対応 1入力4出力 HDMI分配器

型番

RS-HDSP4-4K

対応ディスプレイ

HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ、プロジェクター(HDR対応、3D対応、HDCP機器対応、CEC対応)

DVI-HDMI変換アダプター使用時はシングルリンクに対応。デュアルリンクには対応していません。

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

インターフェイス

HDMI、MicroUSB(F/Wアップデート用)

HEC、ARCには対応していません。

カラー

Deep Color、 xvYCC、RGB

10bit Deep Colorには対応していません。

音声入出力

Dolby Atmos、DTS:X、Dolby TrueHD、DTS-HD Master Audio、DSD、Dolby Digital、DTS、PCM 2ch

接続コネクタ

入力:HDMIタイプA ×1

出力:HDMIタイプA ×4

カスケード接続

直列3段階まで対応

最大で本製品21台、ディスプレイ64台

HDCP対応

HDCP2.2 / 1.4準拠

ビデオアンプ帯域

18Gbps

ピクセルクロック

25MHz~600MHz

LED

電源LED

映像出力時

緑色

スタンバイ

赤色

電源オフ

消灯

ポートLED

ディスプレイ表示状態

緑色

ディスプレイ非表示状態

赤色

ディスプレイ未接続時

消灯

スタンバイ

電源オフ

スタンバイ:HDMI出力機器やディスプレイが未接続の状態、もしくは映像が未入力の状態。

動作モード

(A)自動判別モード

(B)優先出力モード

(C)固定出力モード

対応解像度

4096×2160(60/50Hz, 4:4:4/24bit)、4096×2160(30/25/24Hz)、

3840×2160(60/50Hz, 4:4:4/24bit)、3840×2160(30/25/24Hz)、

1920×1080p(60/50/30/24Hz)、1920×1080i(60/50/30/24Hz)、

1280×720p(60/50Hz)、640×480p(60/50Hz)

電源電圧

DC +5V 2A(添付のACアダプターから供給)

消費電流

最大 850mA

動作環境

温度:10~40℃、湿度:20~80%(ただし結露しないこと)

外形寸法

約216(W)x85(D)x25(H)mm(突起部含まず)

重量

約500g(本体のみ)

材質

SECC

パッケージ内容

  • RS-HDSP4-4K本体

  • ACアダプター(5V 2A)

  • ユーザーズマニュアル

  • 保証書(1年)

製造

中国製

JANコード

4949090400825

標準価格(税別)

22,400-

  • 本製品をご使用の際はHDMIハイスピードケーブルをご使用ください。また1080pを超える解像度の場合、Premium HDMI ケーブルをご使用ください。

  • 本製品を接続する前に、『HDMI出力端子を搭載した映像機器•家庭用ゲーム機•パソコン』を、『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続し動作を確認してください。

  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要です。またDVI規格は音声信号をサポートしていないため音声は出力されません。

  • カスケード接続は、直列で3段階(最大で本製品21台、テレビまたはディスプレイ64台/理論値)まで接続可能ですが、接点の増加によりノイズの影響を受けることがあります。

  • 入力自動切換え機能を持つPCディスプレイ・プロジェクターでは、画面が表示されないことがあります。

  • 他の製品と重ねてご使用にならないでください。熱がこもり、誤動作や火災の原因となる恐れがあります。

  • HDMIはHDMI Licensing LLCの商標または登録商標です。

  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。

  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。

  • 記載されている名称・商品名は各社の商標または登録商標です。

  • 予告なく外観または仕様の一部を変更することがあります。

  • 表示価格に消費税は含まれておりません。
