VGA信号を分配し、2台のディスプレイに同時出力

1入力2出力 VGA分配器(2分配モデル)RP-VGASP2P

  • RP-VGASP2P

  • JANコード:
  • 4949090880429
  • 標準価格(税別):
  • オープン価格

対応機種
VGA出力端子を搭載した映像機器、パソコン

対応ディスプレイ
VGA入力端子を搭載したテレビ、パソコン用ディスプレイ

ラトックプレミア専売品

通販サイト”ラトックプレミア楽天市場店”、”ラトックプレミアYahoo!店”、”ラトックプレミアamazon店”のみで販売する限定商品です。

製品特徴

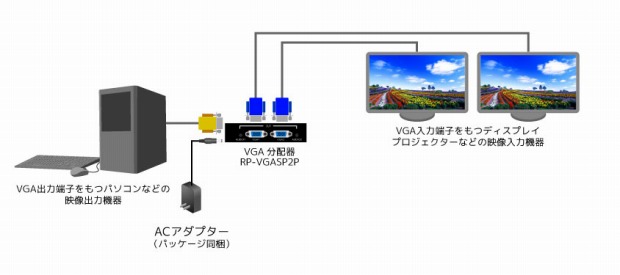

1つの映像信号を2つに分配

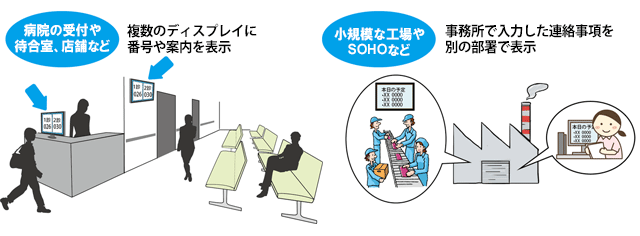

本製品は、VGA出力機能を持つパソコンなどのデジタルデバイスの映像信号を、2分配する為のVGA分配器です。ひとつのコンテンツを2台のVGA入力機器に同時出力することが可能です。病院の受付や待合室の案内板や掲示板、工場などのディスプレイ表示などにご利用いただけます。

最大2048×1152の解像度に対応

RP-VGASP2Pは、最大2048×1152(QWXGA)の解像度に対応。 4:3、16:9、16:10の各フォーマットに対応しています。
また、映像周波数帯域は450MHzで、高画質な映像を表示させることが可能です。

映像周波数帯域とは、伝播に利用する周波数のうち、一番低い周波数と一番高い周波数の間の周波数域を指します。
周波数帯域が広いほど一度に多くのデータを送ることが可能です。

画像はハメコミ合成

DDC•DDC2•DDC2Bに対応(OUT1ポートのみ)

RP-VGASP2Pは、VESA(Video Electronics Standards Association)が策定した、DDC・DDC2・DDC2Bに対応。 *1 ディスプレイの情報をパソコンに送信し、最適な解像度でディスプレイに表示することが可能です。

1.本製品は、OUT1のみDDC・DDC2・DDC2Bに対応しています。
また、本製品に接続するパソコンとディスプレイが、 DDC・DDC2・DDC2Bに対応している必要があります。

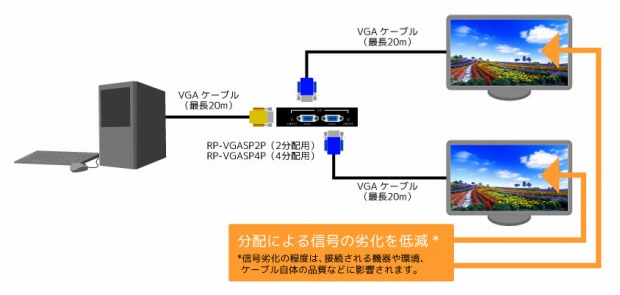

信号増幅回路を搭載、20mまでのケーブルに対応

画像はハメコミ合成、接続例製品はRP-VGASP2P。RP-VGASP4Pは4台接続が可能。

RP-VGASP2Pには、信号増幅回路を搭載しています。 入力された信号をそのまま増幅する為、分配してもざらつきの無い画面表示が可能です。 また増幅により劣化を抑えるため、入力側・出力側ともに長さ20mまでのケーブルに対応しています。

オーディオ入出力に対応

RP-VGASP2Pは、3.5mmステレオミニジャックを装備。映像出力機器から音声の出力に対応しています。テレビやアクティブスピーカーなどに接続し、音声を出力することができます。

対応機種

VGA出力端子を搭載した映像機器、パソコン

対応ディスプレイ

VGA入力端子を搭載したテレビ、パソコン用ディスプレイ

4:3、16:10、16:9の画面解像度に対応。

本製品はデジタルビデオ信号に対応していません。地上デジタル放送やBlu-rayなどHDCPにより保護されたコンテンツの受信・再生などはできません。

本製品はアナログビデオ信号処理の特性上、ディスプレイの文字がぼやける、こまかなノイズが発生する場合があります。

表示可能な解像度は接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビ、プロジェクターの説明書等にてご確認ください。

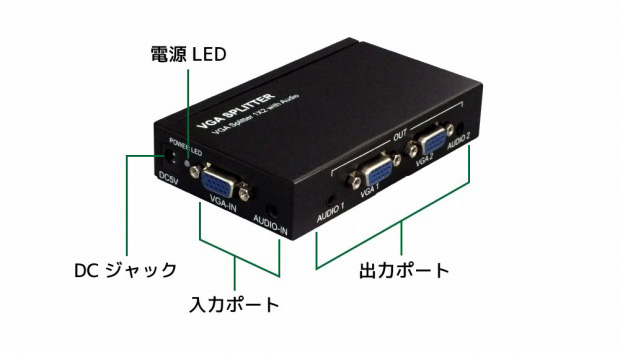

各部名称

製品仕様

名称 1入力2出力 VGA分配器
型番 RP-VGASP2P
対応ディスプレイ VGA入力端子を搭載したテレビ、パソコン用ディスプレイ
※4:3、16:10、16:9の画面解像度に対応。
※ 本製品はデジタルビデオ信号に対応していません。地上デジタル放送やBlu-rayなどHDCPにより保護されたコンテンツの受信・再生などはできません。
※ 本製品はアナログビデオ信号処理の特性上、ディスプレイの文字がぼやける、こまかなノイズが発生する場合があります。
対応機器 VGA出力端子を搭載した映像機器、パソコン
インターフェイス 入力:ミニD-sub15ピン(メス)×1 3.5mmステレオミニ×1
出力:ミニD-sub15ピン(メス)×2 3.5mmステレオミニ×2
対応ケーブル長 VGA入力側:最長20mまで
VGA出力側:最長20mまで
通信方式 DDC、DDC2、DDC2B※ポート1のみ
映像周波数帯域幅 500MHz
最大解像度 2048 x 1152(@60Hz)
電源電圧 DC+5V 1A(添付のACアダプターより供給)
消費電流 MAX 227mA
動作環境 温度:10~40℃、湿度:20~80%(ただし結露しないこと)
外形寸法 約118(W)x71(D)x25(H)mm(突起部含まず)
重量 約230g(本体のみ)
材質 / カラー スチール / 黒
パッケージ内容
  • RP-VGASP2P本体
  • ACアダプター
  • ユーザーズマニュアル/保証書(1年)
JANコード 4949090880429
標準価格(税別) OPEN
  • VGAケーブルは添付していません。
  • カスケード接続には対応していません。
  • 弊社製、他社製含め他のデバイスとの併用には対応していません。
  • 本製品を接続する前に、『VGA出力端子を搭載した映像機器・パソコン』と『VGA入力端子を装備したテレビ・パソコン用ディスプレイ』に、使用するケーブルを直接接続して動作を確認してください。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 製品改良音ため予告なく外観または仕様の一部を変更することがあります。
