DIO制御をSubGHz（920MHz）帯で無線化、Windows用USBホストドングル付きボード

SubGiga デジタル入出力ボード RS-SG2010T/SG2010M

RS-SG2010T（端子台モデル）

JANコード：
4949090600744

標準価格（税別）：
49,800円

RS-SG2010M（MILコネクタモデル）

JANコード：
4949090600751

標準価格（税別）：
49,800円

2025年10月中旬出荷予定

当社直販サイトでは2025年9月より受注開始予定
法人のお客様のお問い合わせはこちらから

Windows

Windows：11/10（64ビットのみ対応）

この製品をシェアする

ラインナップ

製品型番RS-SG2010T（端子台モデル）

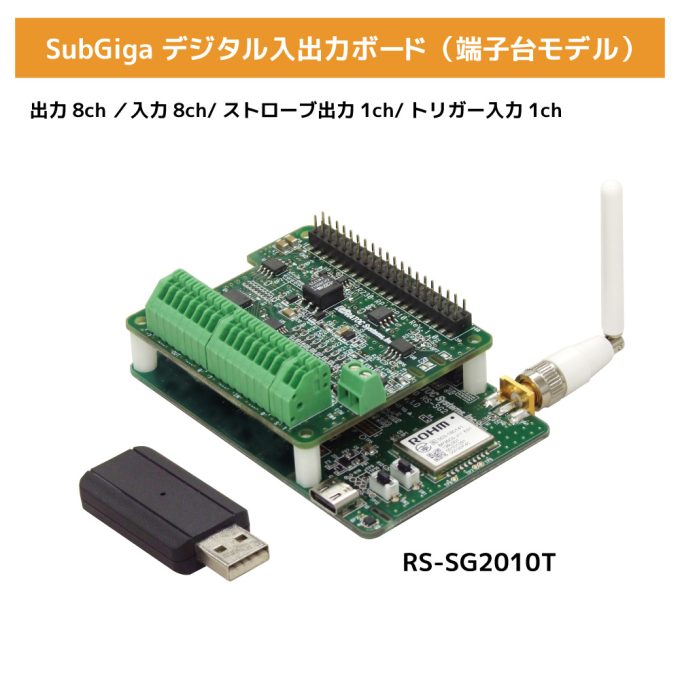

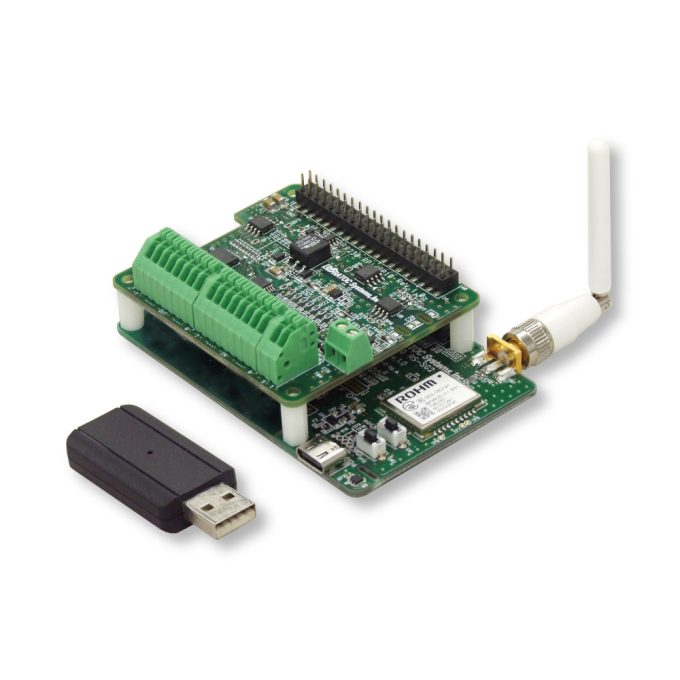

特徴SubGiga デジタル入出力ボード

価格￥49,800

製品型番RS-SG2040T（端子台モデル）

特徴SubGiga アナログ入力ボード

価格￥54,800

特徴仕様オプション法人のお客様

製品特徴

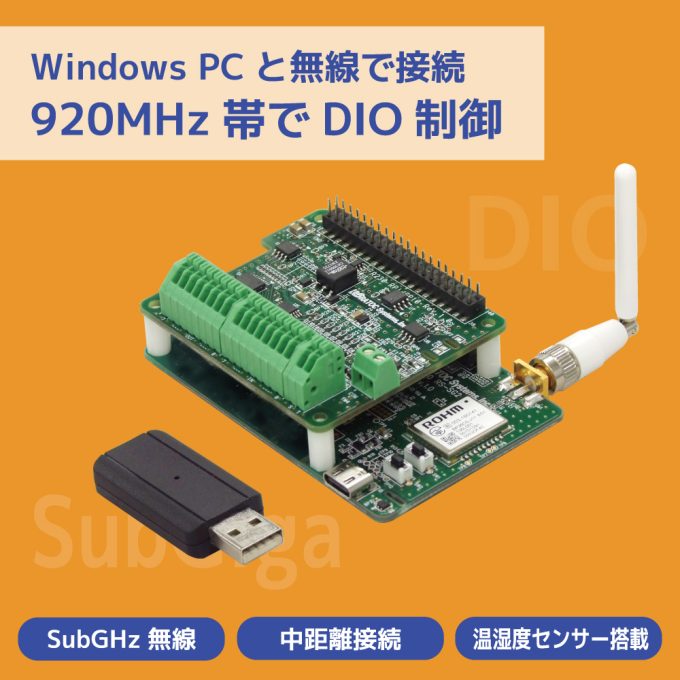

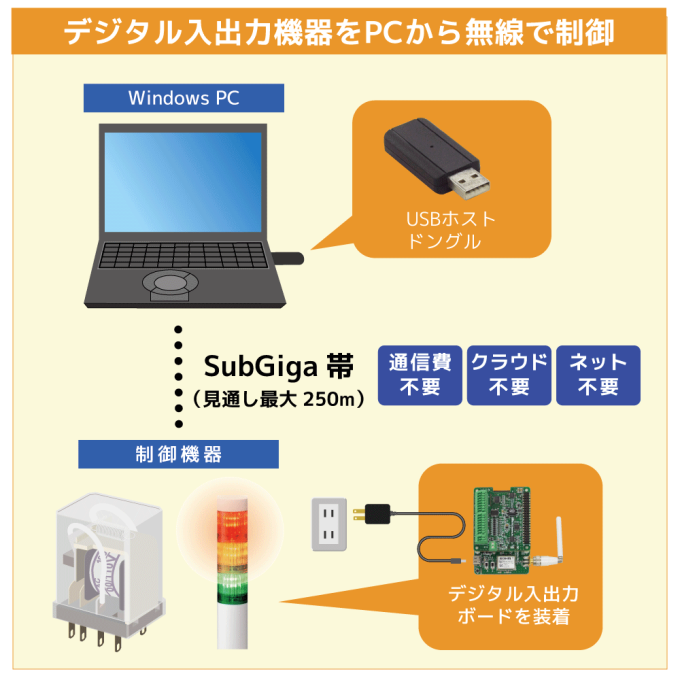

中距離データ通信に優れたSubGiga（920MHz帯）通信でデジタル入出力を制御

本製品はWindows環境でSubGiga無線を介してDIO制御を行う製品です。Windows PC側にUSBドングル（標準添付、オプション販売もあり）を接続します。本製品にはUSB-Cポートより電源供給を行います。（ACアダプター/USB A-Cケーブル標準添付）

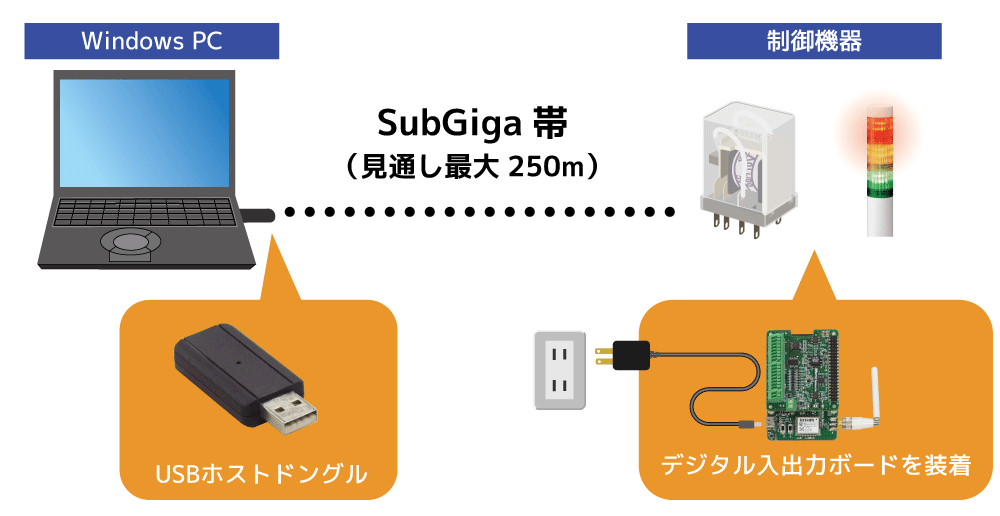

無線は920MHz帯のワイヤレス通信を使用し、通信距離は見通しで最大250m程度となります。

920MHz帯（ARIB STD-T108準拠）のSubGigaは電波干渉が少なく、安定した通信をおこないます。さらに、BluetoothやWi-Fiなどが使用するISM帯（2.4GHz帯）と比べて障害物の影響を受けにくく遠くまで届くため、パソコンと本ボードが離れた場所にあって配線が難しい場合にも効果を発揮します。

2.4GHz帯より空いているため干渉が少ない

2.4GHz帯より波長が長いため回り込みやすい

接続するデバイスの台数や環境により、通信距離が短くなることがあります

通信費、ネット接続不要の無線通信

LTE回線などの公衆回線網を使用しないため、月々の追加費用は不要です。クラウドやインターネット接続も不要で、外部ネットワークの影響ゼロで安定稼働が可能。ハードウェアは買いきりで、購入時に計上する費用のみで運用できます。

入出力ポートを各8ch搭載、端子台とMILコネクタの2モデル

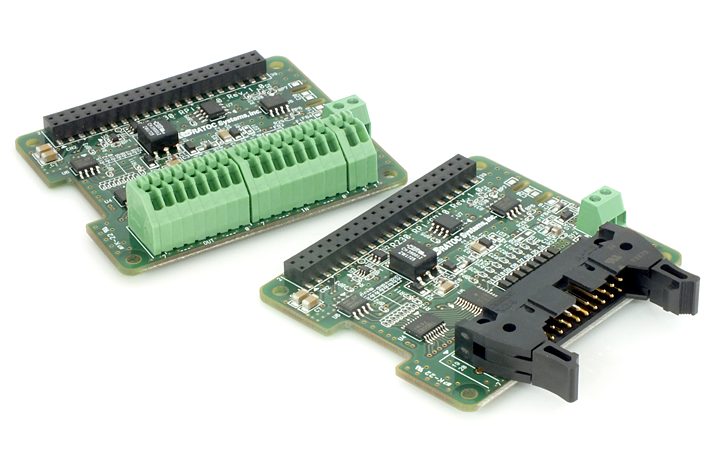

本製品には、当社開発のDIOインターフェイスRPi-GP10を使用しています。

RPi-GP10情報および資料ダウンロードはこちら

入出力ポートを各8ch、トリガー入力ポート、ストローブ出力ポート搭載

デジタル入力ポートおよび出力ポートをそれぞれ 8ch搭載。加えて、トリガー入力ポート、ストローブ出力ポートを1chずつ備えています。各ポートを制御するためのサンプルプログラムを提供。

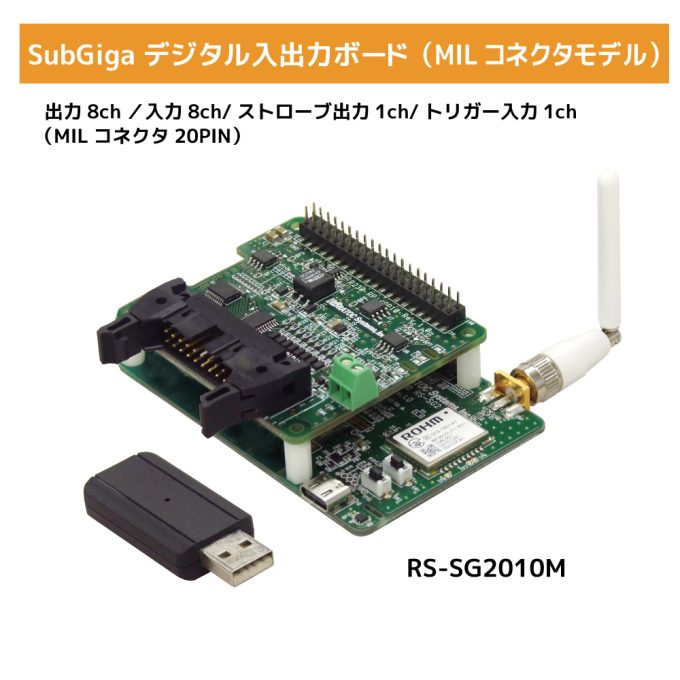

端子台モデルとMILコネクタモデルの2種類を用意

入出力端子は、結線が容易な端子台タイプと、ロック機構を持ち、ハーネスの抜けに耐性の強いMILコネクタタイプ（20pin）タイプの2種類をラインナップしています。
高速な動作に対応したデジタルアイソレーターを採用

デジタル入出力側とGPIO40PIN間は、電気的に分離絶縁をおこなう「デジタルアイソレーター」を採用。低消費電力（低発熱）で実装面積を小さくできる利点があり、一般的なフォトカプラ方式よりも高速な動作を実現します。
入出力端子への電源供給や接地のためのコモン電源端子搭載

各電気機器と入出力端子を接続した際に必要な接地や、予備電源などを供給できる様、コモン電源端子を搭載しています。5～24Vの幅広い入力に対応しています。

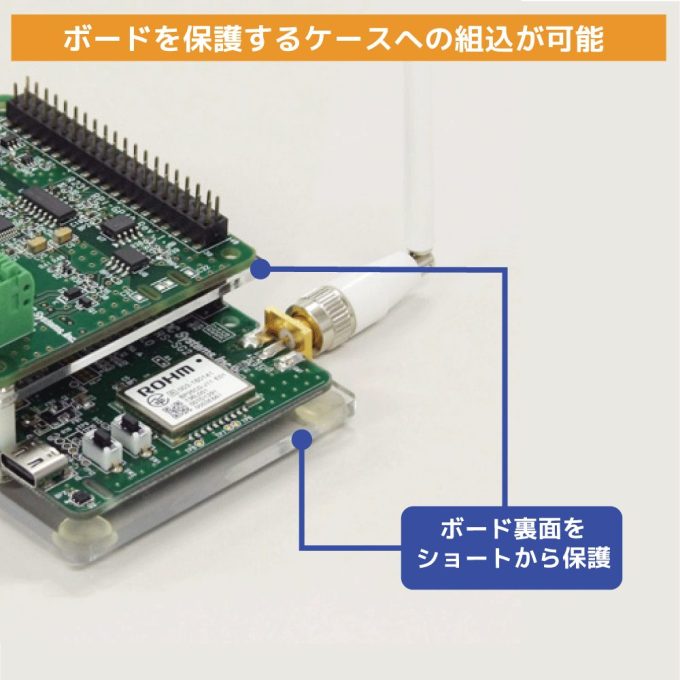

ボードを保護するケースへの組込が可能

ケースへの組込が可能で、ボード裏面をショートから保護します。
推奨品：KP-SB614/共立電子産業(Raspberry Pi 4 Model B用のアクリルベース)

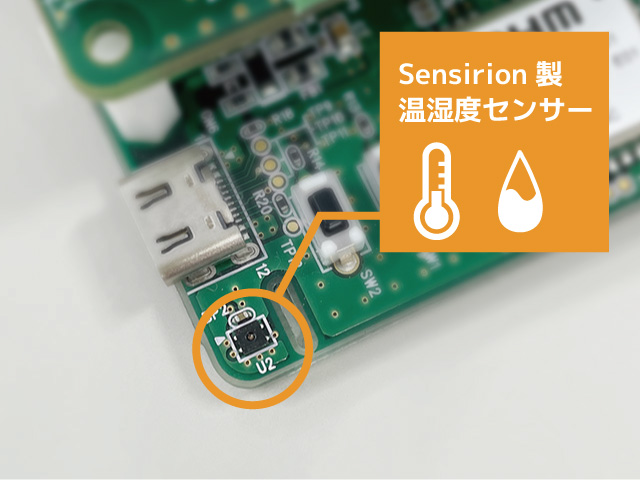

Sensirion社製温湿度センサー[SHTC3]を搭載

本製品の周辺の温湿度を測定し、Windowsへ通知することができます。
提供しているサンプルプログラムに、温湿度を取得する機能も含まれています。

Windows用サンプルアプリケーションと制御用APIを提供

本製品には、Visual C++／VB／C# 用APIライブラリとサンプルプログラム、ソースコードをダウンロード提供しています。アプリケーションの作成やプログラムのカスタマイズにより、使用環境に応じた制御が可能となります。

有害10物質不使用

本製品は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

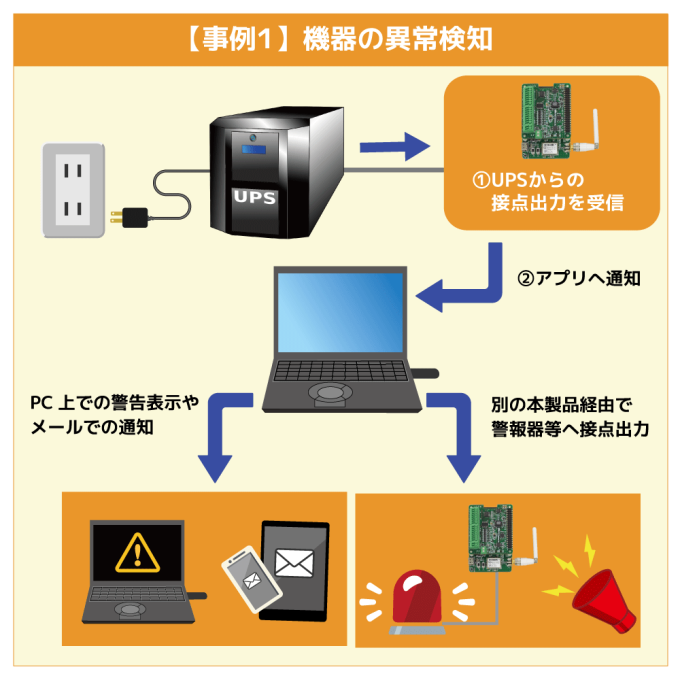

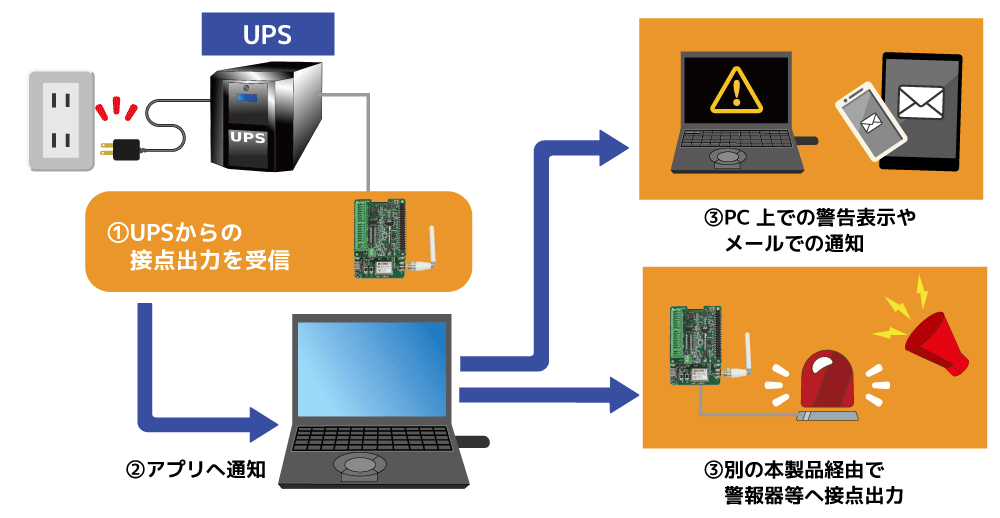

使用事例（機器の異常検知）

割り込み検出機能を利用して機器の異常を検出

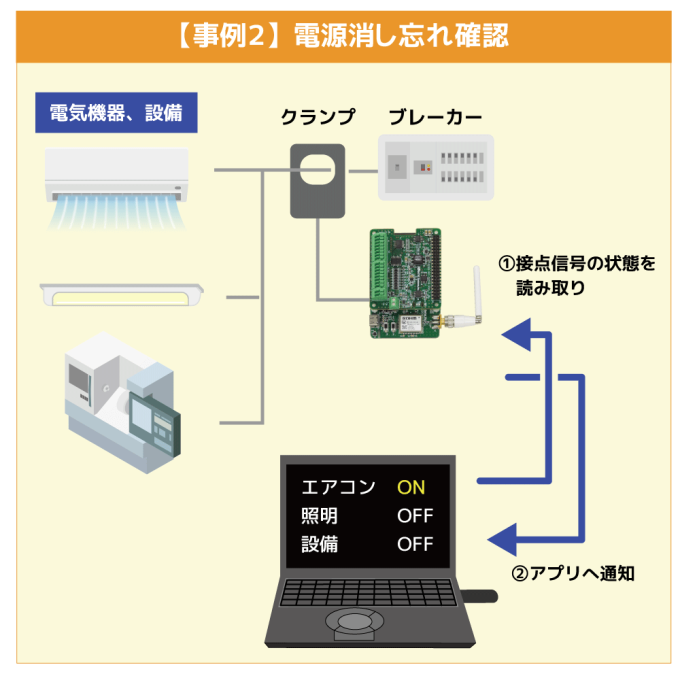

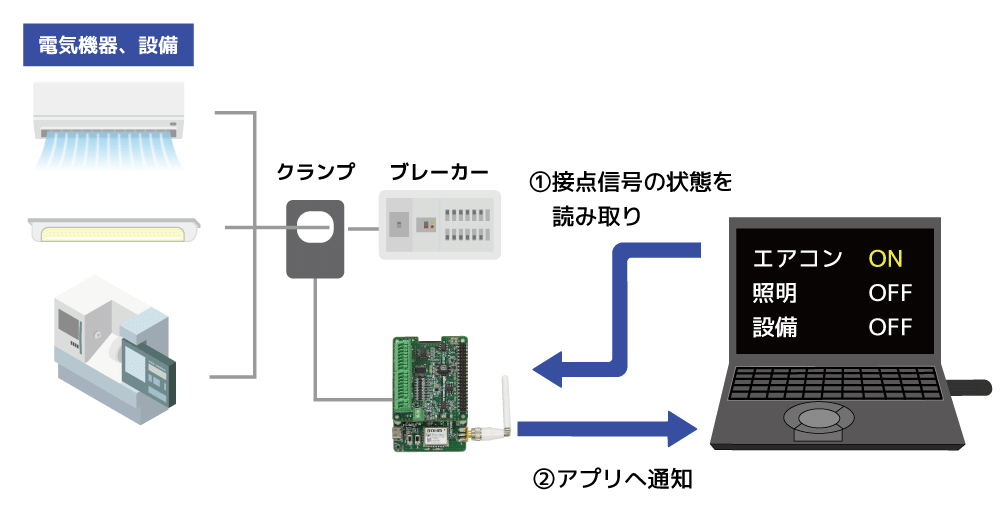

使用事例（電源消し忘れ確認）

通電状況の接点信号を読み取って、空調/電気/設備等の電源消し忘れを確認

ユースケース

事例以外にも、さまざまな用途でお使いいただけます。

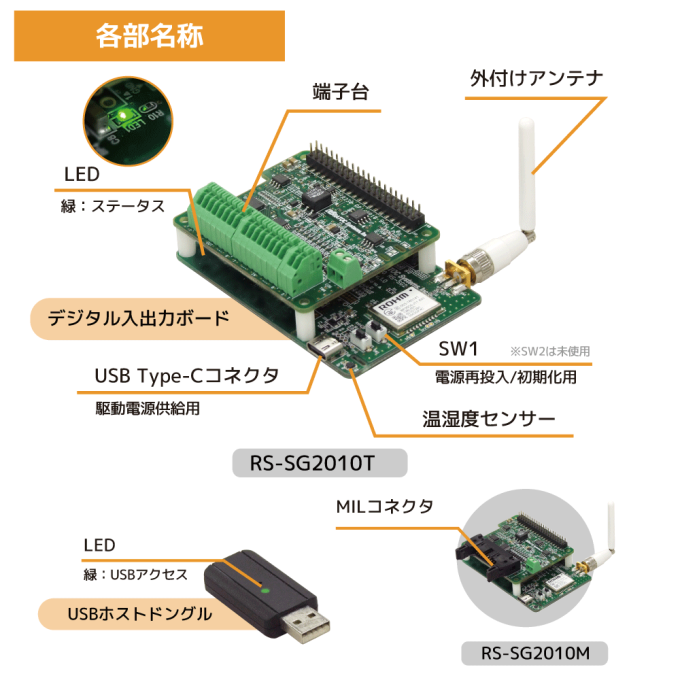

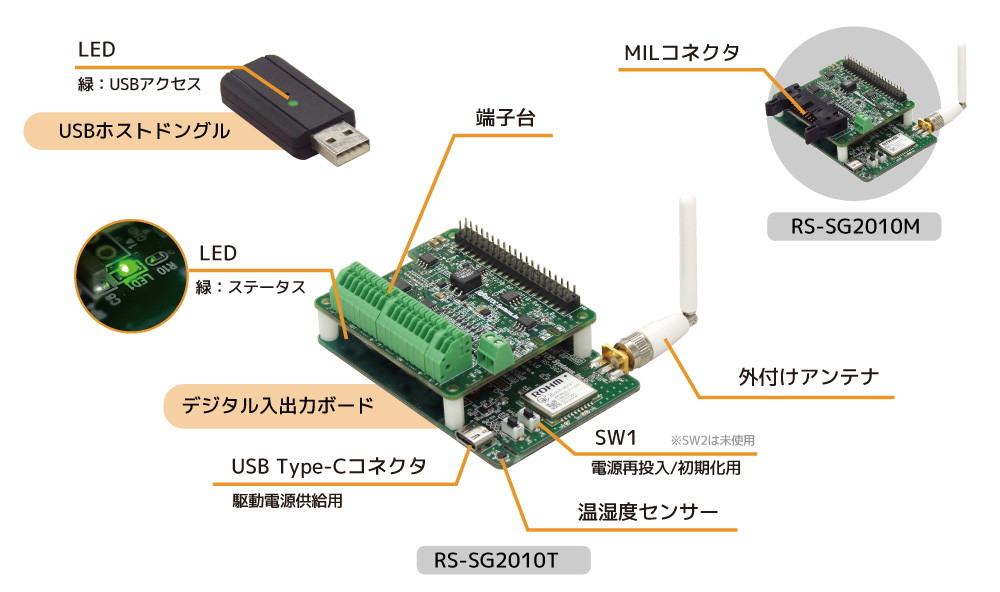

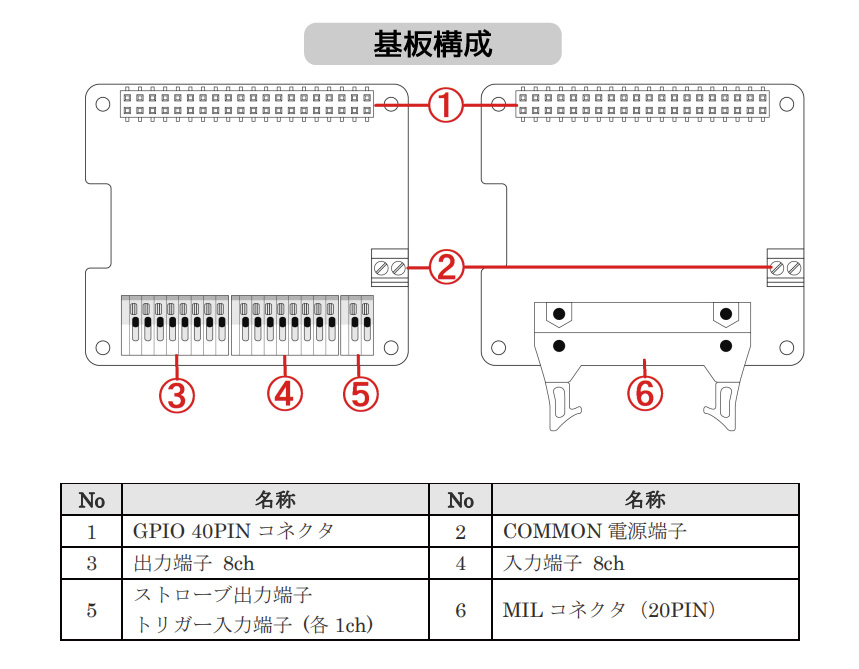

各部名称

SW1：電源再投入や初期化用スイッチ

スイッチ(SW1)の操作により、本基板を再起動、または工場出荷時に初期化することができます。

	スイッチの操作	機能
SW1	5秒未満の短押し時	本基板を再起動
SW1	5秒以上の長押し時	工場出荷時の設定に初期化

SW2は未使用です

LED：ステータス表示

本製品はLEDの点灯・点滅の状態でUSBホストドングルとの接続状態を確認できます。

ステータス表示用LEDの状態	製品の状態
500msec点灯/500msec消灯の繰り返し	未接続
100msec点灯/100msec消灯の繰り返し	USBホストドングルと接続待ち
点灯	USBホストドングルと接続完了
50msec点灯/50msec消灯の繰り返し	ファームウェア書込時初期化時

外形寸法

RS-SG2010T：L56×W85×T28(入出力端子台上部までの高さ) (mm) (突起部・アンテナを除く)
RS-SG2010M：L56×W85×T24(MILコネクタ上部までの高さ) (mm) (突起部・アンテナを除く)

対応パソコン

USBホスト機能をもったWindows PC

対応OS

Windows 11、Windows 10　※64ビットのみ対応

製品仕様

名称	SubGiga デジタル入出力ボード
型番	RS-SG2010T（端子台モデル）/RS-SG2010M（MILコネクタモデル）
SubGiga	ARIB STD-T108準拠 ROHM BP35C0-J11(USBホストドングル)
搭載モジュール	ESP32-WROOM-32E-N4
内蔵I/O Expander	TI TCA9535
SubGiga通信速度	最大100kbps
SubGiga伝送距離	約250m
入力部	8ch 高耐圧ダイオード方式 VIH = 3.5V, VIL = 1.5V 最大耐圧 30V（負論理） 5V/10kΩでプルアップ
出力部	8ch DMOS オープンドレイン方式（負論理）最大電流 100mA/ch（ON時）最大耐圧 30V（OFF時）標準 ON 抵抗 2Ω
トリガー入力	1ch 高耐圧ダイオード方式 VIH = 2.0V, VIL = 0.8V 最大耐圧 30V（負論理） 5V/10kΩでプルアップ
ストローブ出力	1ch オープンコレクタ方式（負論理）最大電流　50ｍA（ON時）最大耐圧 30V（OFF時）
コモン電源	COM＋：5～24V入力
使用コネクタ RS-SG2010T	Phoenix Contact PTSA 0,5/**-2,5-F もしくは互換品適合電線：AWG24～20 ストリップ長 9mm
使用コネクタ RS-SG2010M	OMRON XG4A-2034 もしくは互換品適合コネクタ OMRON XG5N-201-AWG26～22 フラットケーブル用 OMRON XG4M-2030
絶縁耐圧	2.5kV（デジタル入出力とGPIO40ピン間） ※デジタル入出力の各チャンネルは非絶縁
電源電圧	VBUS 5V(USB2.0 Type-C)
消費電流	実測値：約55mA(アイドル時) /約75mA(通信時平均) /約80mA(通信時ピーク)
動作環境	温度：0～40℃、湿度：20～80%（ただし結露しないこと）
基板寸法	RS-SG2010T：L56×W85×T28(入出力端子台上部までの高さ) (mm) (突起部・アンテナを除く) RS-SG2010M：L56×W85×T24(MILコネクタ上部までの高さ) (mm) (突起部・アンテナを除く) ※ Raspberry Pi 4 Model B用のアクリルベース(KP-SB614/共立電子産業)に組込が可能です。
基板重量	約52g
パッケージ内容	SubGiga入出力ベースボード(RS-SG2000) USBホストドングル RPi-GP10本体（TまたはM）(装着済み) ACアダプター USB A-Cケーブル保証書（1年）
標準価格(税別)	¥49,800
JANコード	RS-SG2010T:4949090600744 RS-SG2010M:4949090600751
原産国	日本
