RS-232C機器をEthernet接続で制御、PoE対応で電源のない場所にも設置可能

PoE to RS-232C コンバーター RS-ET62

  • RS-ET62

  • JANコード:
  • 4949090600652
  • 標準価格(税別):
  • 32,800円

ご購入はこちらから

最新版ファームウェアのダウンロードはこちら

すべてのユーザーに最新版のファームウェアとEthernet/シリアル設定ツールの使用を推奨します。

製品特徴

Power LED(Ethernet通信の状況が確認できます)

点灯

点滅

正常

データ通信中

ネットワーク未接続

通信異常

設定中

RJ-45 LED

点灯

点滅

Link時

ネットワーク未接続

Link時

ネットワーク通信中

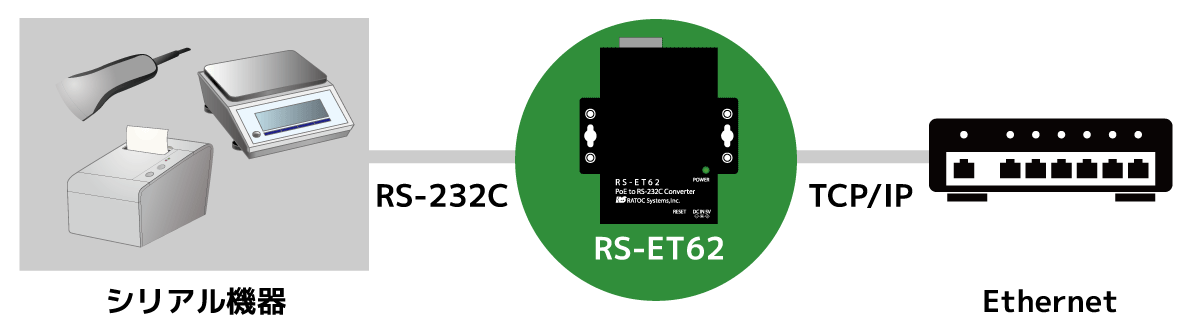

RS-232C機器をEthernet経由で制御・管理

RS-ET62はEthernet経由でシリアル機器を制御するPoE対応ユニットです。
RS-232C信号をTCP/IPプロトコルに変換、シリアルデバイスをIPデバイスとしてSocket APIにて制御可能です。

PoE対応ハブから電源供給

本製品は、PoE(Power over Ethernet)に対応。PoEに対応したハブから電源供給をおこないますので、AC電源のない環境への配置も可能です。
PoEのPSEが接続されていない場合は、別売のACアダプターからの電源供給も可能。

PCレス用途に適した対向モードにも対応

デバイス(DCE)側に本製品を接続するTCP Clientモード(以下Clientモード)に加え、ホスト(DTE)側に接続するTCP Serverモード(以下Serverモード)をサポートしています。ServerモードとClientモードを対向通信することにより、直接RS-232Cデバイス同士の通信が可能です。

標準モード(PCからネットワーク上のシリアル機器を制御)(出荷時設定)

iOS、Android、Raspberry Pi、Linux、Windowsなどから、シリアルデバイスを制御可能です。

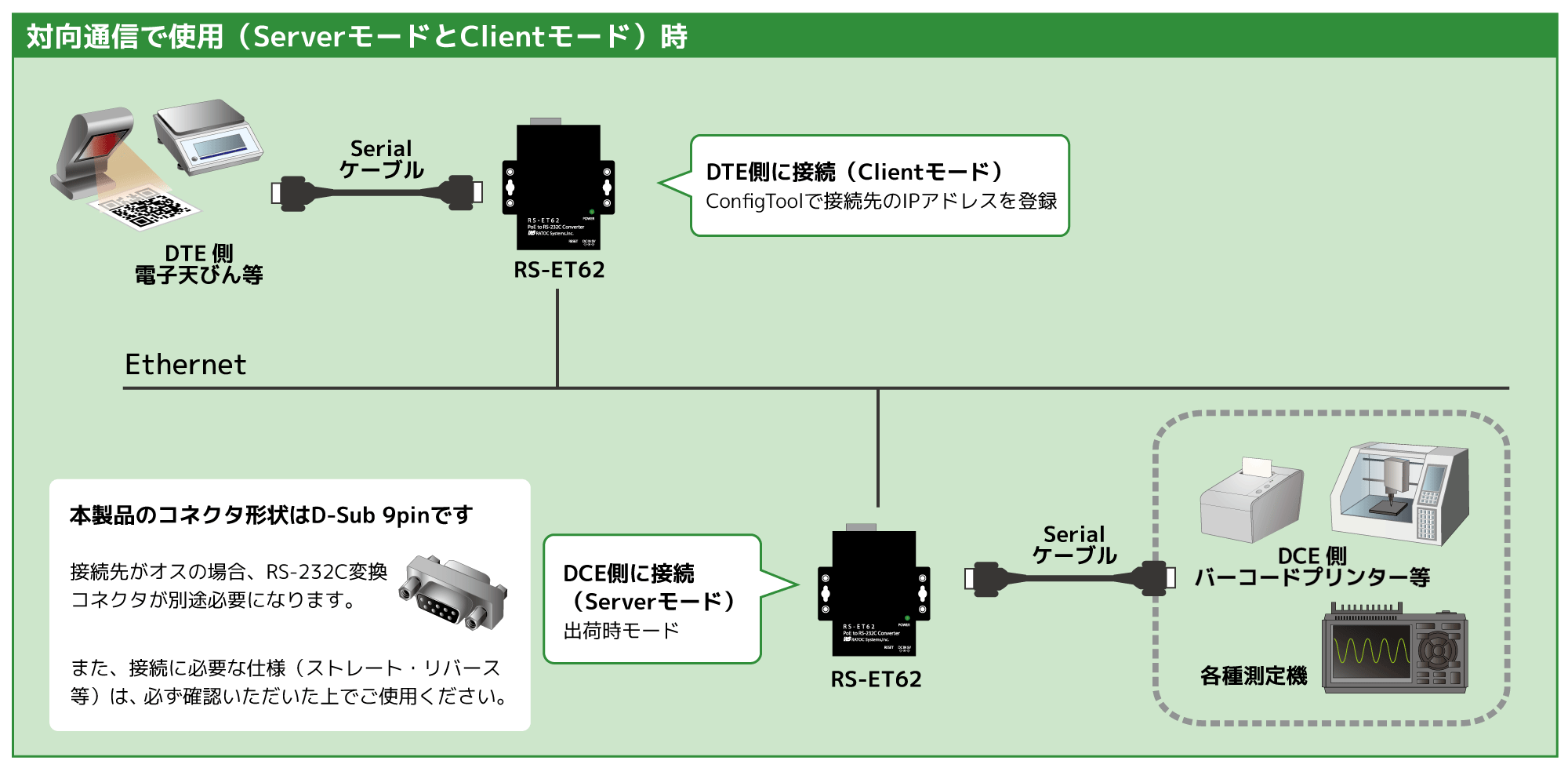

対向モード(ネットワーク上のシリアル機器同士を通信)

接続可能なDTE機器は、PC、PLC、DTE機能を持ったシリアル機器など、OSの種類や搭載/非搭載に依存しません。
モードの設定はWindowsアプリケーションでおこないます。設定完了後は双方の電源が投入されていれば、自動的に接続します。ルーターやVPN越えの通信も可能です。

M2Mモード(ネットワーク上のシリアル機器とEthernet機器を通信)

RS-ET62を使って、シリアルデバイスとEthernet機器(PLCなど)の通信をPCを介さずにおこなうことができます。

本製品のコネクタはD-Sub 9ピン(オス)で、別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。

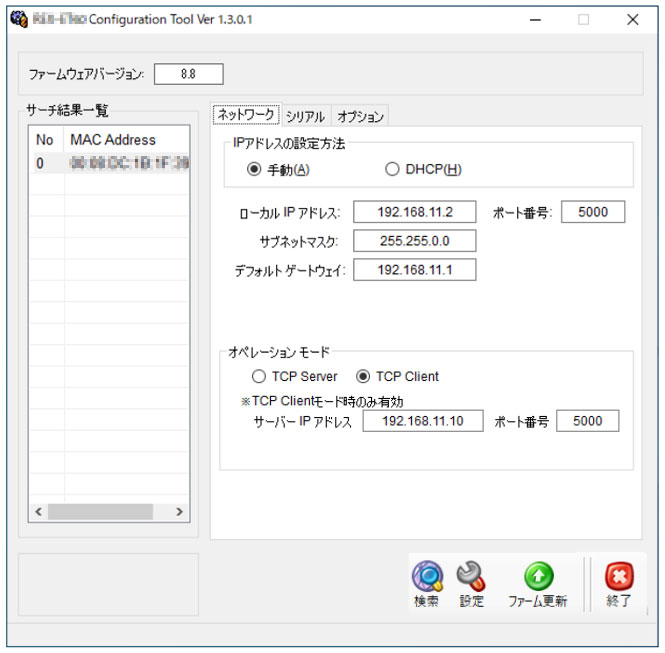

Windows用設定アプリケーション「ConfigTool」を提供

ConfigToolではネットワークのIPアドレス設定、シリアル通信のパラメーター設定などが可能。
設定後はTCP/IPプロトコルスタックをサポートするさまざまなホストコンピューターから、RS-ET62へアクセスできます。

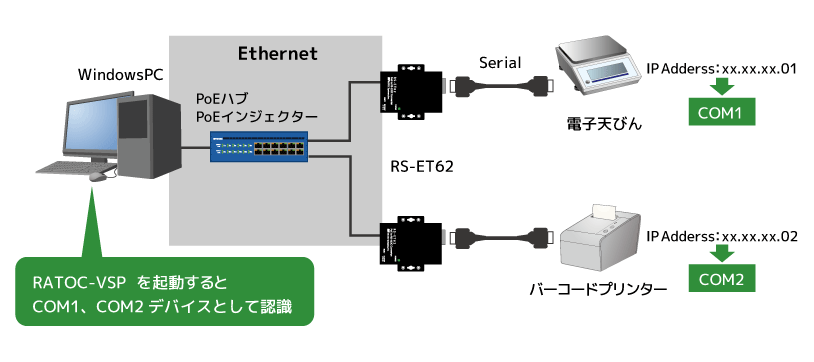

COMポートデバイス用アプリケーションが使用可能

ダウンロード提供のCOMポートエミュレートドライバー「RATOC-VSP(Virtual Serial Port)」を使用することで、COMポートデバイス用アプリケーションがそのまま使用可能。RS-ET62に接続しているデバイスをCOMポートデバイスとして認識します。(Serverモード使用時)

全てのCOMポートアプリケーションの動作を保証するものではありません。

16bitアプリケーションやI/Oポートを直接制御しているアプリケーションは使用できません。

RS-232C通信サンプルプログラムをダウンロード提供

RS-ET62のアプリケーション開発を支援する通信サンプルプログラム(Microsoft VC++2010)をダウンロード提供。ソースコードを含むSocketAPI、WinAPIが収録されています。

(本サンプルプログラムは、RS-ET62専用です)

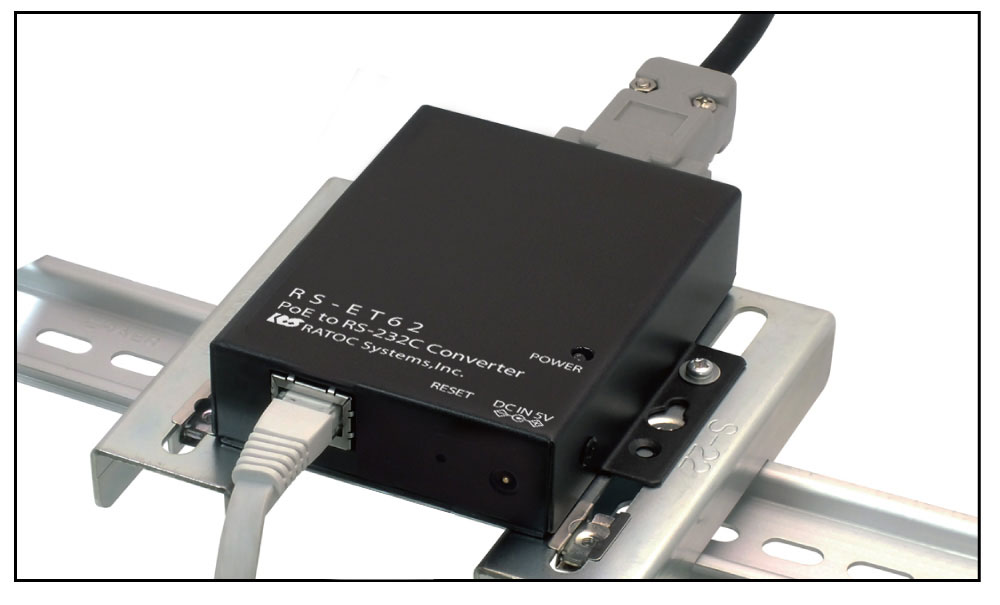

35mmDINレールに取り付け可能

RS-ET62には2種類のネジ穴を設けています。
汎用のDINレール固定金具を取り付けることで、簡単にレールへ設置が可能。
また、制御板に直接ネジ止めすることも可能です。

有害10物質不使用

RS-ET62は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

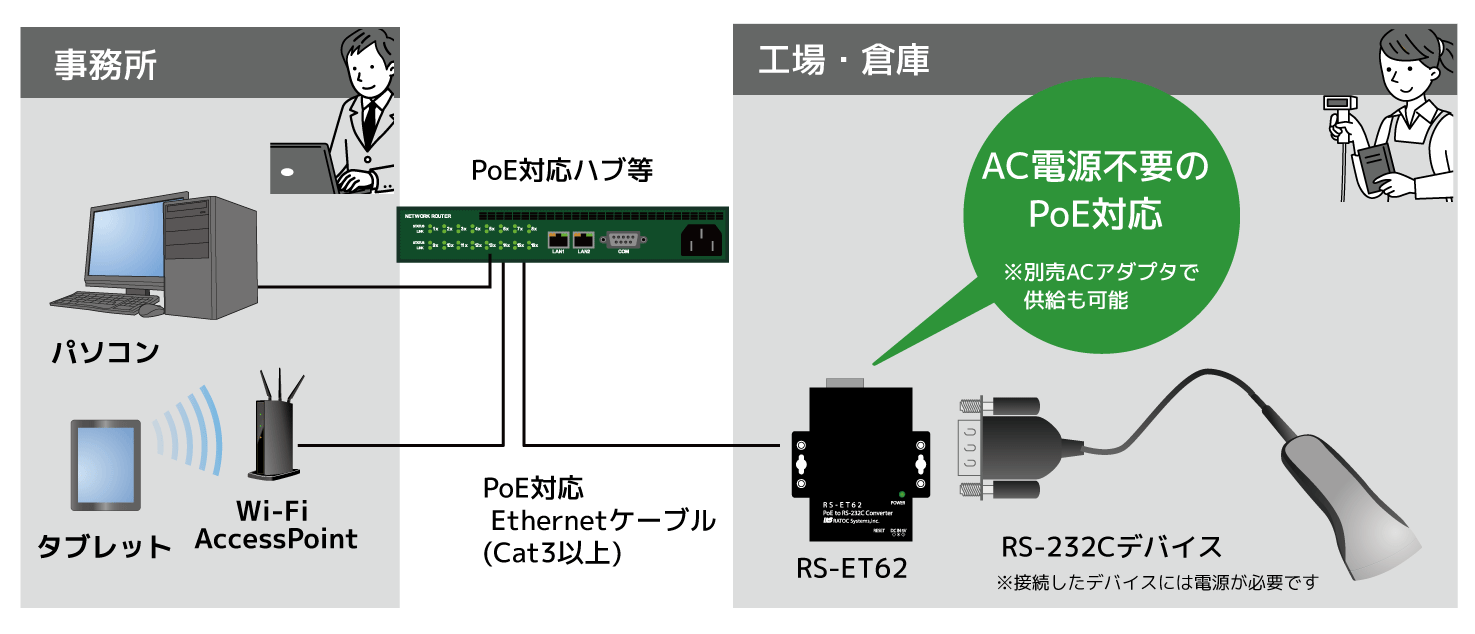

導入例:事務所から離れた倉庫のRS-232C機器と通信

事務所のパソコンとRS-232C機器との通信、制御をEthernet経由でおこない、シリアルデバイスのデータ収集、制御をおこないます。

対応パソコン

ネットワーク機能(Ethernet)を装備した機種

提供ソフトウェアの対応OS

Windows 11、Windows 10

64ビットのみ対応

対応デバイス

バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天秤など、RS-232Cポート搭載の機器

RS-232Cポートに接続して使用するシリアルマウスはサポートしていません

モデム・TAはサポートしていません

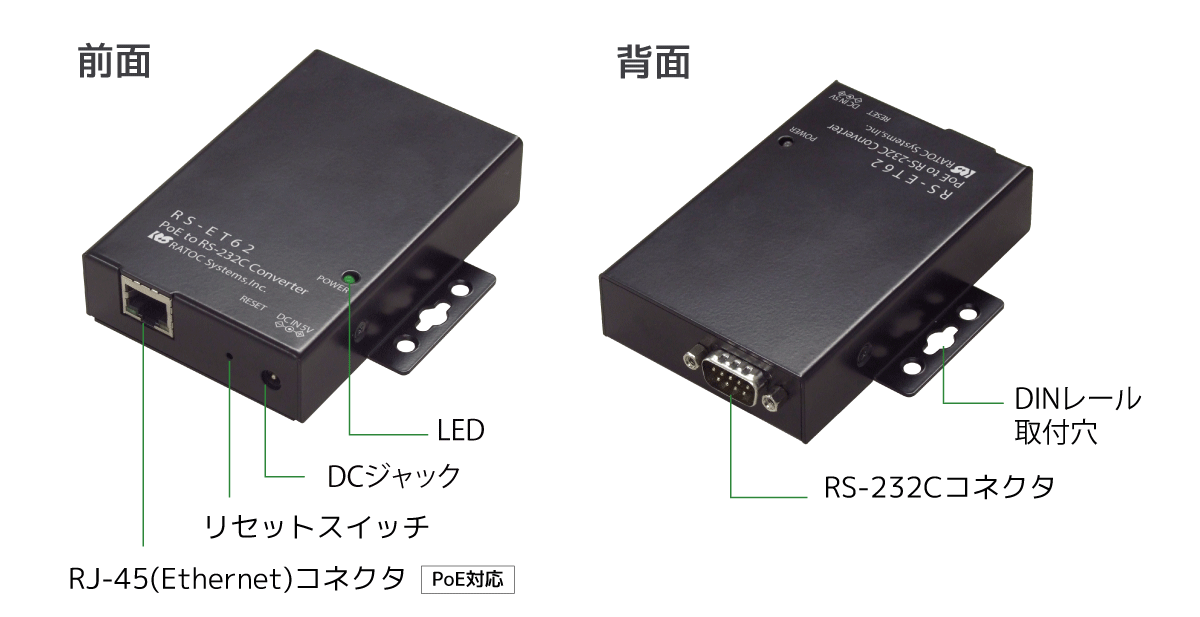

各部名称

製品仕様

名称

PoE to RS-232C コンバーター

型番

RS-ET62

インターフェイス

RS-232C

EIA/TIA-232-F Standards準拠

Ethernet

Ethernet IEEE802.3/802.3u/802.3az/802.3RMII準拠 100BASE-TX
半二重 / 全二重(自動判別)

PoE

IEEE802.3at Type1(802.3af)準拠PoE 受電機器(PD)

RS-232C トランシーバー

MaxLinear SP3232ECY(または同等品)

Ethernetコネクタ

RJ-45 ×1

RS-232C 接続コネクタ

D-Sub9Pin(オス) × 1

通信プロトコル

TCP/IP

RS-232C 入出力レベル

ドライバー

ハイレベル出力:+5V(min)/+5.4V(TYP)
ローレベル出力:-5V(min)/-5.4V(TYP)

レシーバー

入力電圧範囲:-15V(min.) ~ +15V(max.)

RS-232C 通信方式

非同期通信

RS-232C通信
パラメーター

データビット長

7/8

ストップビット

1/2

パリティ

None / Even / Odd

フロー制御

「無し」

「RTS/CTS」

「DTR/DSR」

「XON/XOFF」

RS-232C 通信速度

1200/2400/4800/9600/19200/38400/57600/115200 bps

伝送距離

RS-232C / 15m

外形寸法

約100mm(L)×67(W)×23(T) [mm](突起部を除く)

重量

重量 約230g(本体のみ)

電源電圧

DC 5V(ACアダプター使用時) / DC 37V-57V(PoE受電時)

消費電力

PoE受電時 Class1 1.1W (最大)

動作環境

温度:0~55℃
湿度:20~80%(ただし結露しないこと)

ソフトウェア 仕様

RS-ET62 ConfigTool

Ethernet 接続設定を行う。

シリアルポートの設定を行う。

COMエミュレートドライバー(RATOC VSP)

本製品を仮想COMポートに割り当てる

通信サンプルプログラム
(VC++2008)

RS-232C送受信をおこなう(COMモード / Socketモード)
ソースコード添付

対応OS

Windows 11 / 10 ※64ビットのみ対応

添付品

  • RS-ET62 本体、埃防止ラベル

  • 保証書

※電源アダプターは別売

JANコード

4949090600652

標準価格 (税別)

¥32,800

  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

ハードウェア仕様

■コネクタピンアサイン

D-SUB 9ピンオス

ピン番号

信号名

説明

1

NC

未接続

2

RxD

データ受信

3

TxD

データ送信

4

DTR

端末レディ

5

GND

グランド

6

DSR

データセットレディ

7

RTS

データ送信要求

8

CTS

データ送信可能

9

NC

未接続

DCD/RI の機能は使用できません。

フロー制御は製品本体で自動的におこなわれます(Win32通信APIでの制御はできません)。
