RS-232C機器をEthernet接続で制御
Ethernet to RS-232C コンバーター REX-ET60
-
REX-ET60
- JANコード：
- 4949090600324
- 標準価格（税別）：
- 27,800円
Windows: 11/10/8.1/7/Vista/XP
※32ビット/64ビット両対応
※WindowsXPはSP3以降
- この製品をシェアする
-
-
-
PoE対応の後継モデルはこちら
PoE to RS-232Cコンバーター RS-ET62
製品特徴
RS-232C機器をEthernet経由で制御・管理

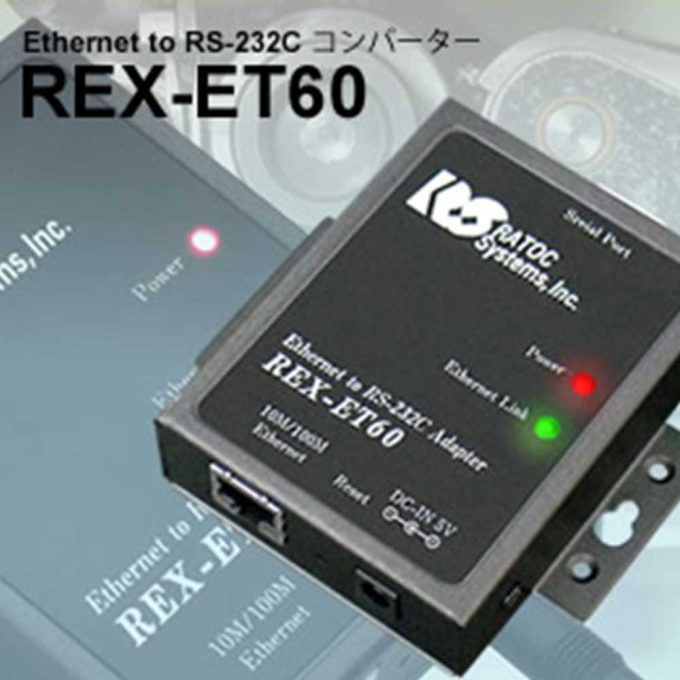

REX-ET60はRS-232C通信をEthernetに変換し、制御・管理できるEthernet シリアル変換アダプターです。 様々なモードを備えRS-232C通信の変換、M2Mシステムの構築など、幅広い用途 でご使用いただけます。
REX-ET60をDCE側変換に使用した場合。（Serverモード。出荷時設定）
REX-ET60を対向通信で使用した場合。（ServerモードとClientモードを使用）
構築済みのネットワーク環境に組み込んで使用可能
REX-ET60は、既存ネットワークにそのまま組み込み REX-ET60 ConfigTool を起動すれば、自動的に検索を開始。その場でセッティングが可能です。
本製品を入れ替えや増設する場合でも、導入が容易に行えます。
◆ REX-ET60 設定手順（通常使用時 – Serverモード）
【1】REX-ET60をネットワークに接続し、電源を入れる。
【2】REX-ET60 ConfigTool をインストールし、ネットワーク設定とシリアル通信設定を行う。
【3】RATOC VSP をインストールし、REX-ET60を仮想COMポートに割り当てる。
【4】REX-ET60をRS-232C機器と接続し通信を開始する。
本機を導入する際は、ネットワーク管理者の指示に従って導入してください。
◆ REX-ET60 設定手順（対向モード使用時 – Clientモード）
【共通1】REX-ET60（Server側）をネットワークに接続し、電源を入れる。
【共通2】REX-ET60 ConfigTool をインストールし、ネットワーク設定とシリアル通信設定を行う。
【3】REX-ET60（Client側）をネットワークに接続し、電源入れる。
【4】ConfigToolを使用し、ネットワーク設定とシリアル通信設定をおこなう。
【共通2】で設定したServer側REX-ET60のIPアドレスを接続先として登録する。
【共通1】および【共通2】は通常使用時と同じ設定です。
通常使用（サーバーモード）ですでに設定済みの場合は、【共通1】【共通2】を省略することができます。
離れた場所にあるデジタル測定器などを管理
ネットワーク経由で制御するため、遠隔操作が可能。また、ネットワーク上にある複数のパソコンから、複数のRS-232C機器を管理・制御することが可能です。
PLCやマシニングセンターなどFA機器にも対応
REX-ET60をRS-232C機器接続するだけで、工場内ネットワーク環境へシリアル機器を簡単に組み込むことができます。たとえば、工場内ネットワークにREX-ET60を組み込み、ネットワークポートを持たないPLCへラダーの伝送や制御をおこなったり、マシニングセンターのRS-232Cポートへ本機を接続し、遠隔での制御・管理をおこなう事が可能です。

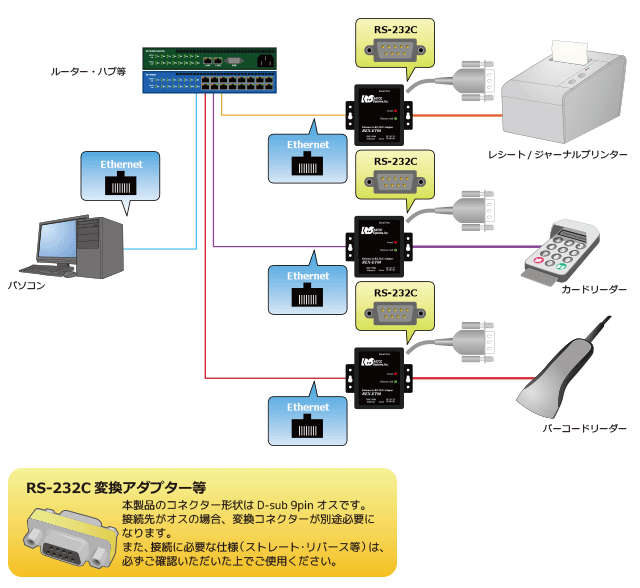

コネクタはD-Sub 9ピン(オス)を採用。別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。
Ethernet設定および、通信設定ユーティリティをダウンロード提供

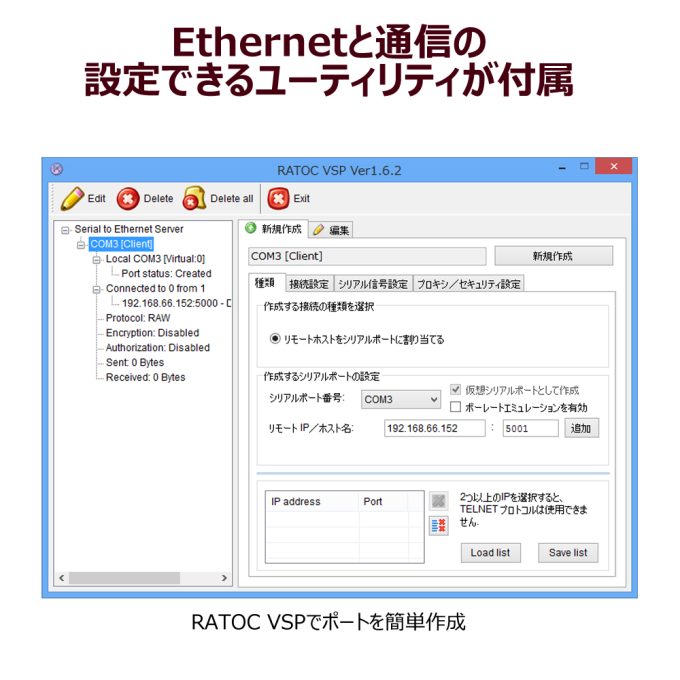

RATOC VSPで
ポートを簡単作成
オリジナルドライバー、およびユーティリティにより、仮想的にCOM(RS-232C)ポート接続として認識させることができます。パソコンのIRQリソースは占有せず、仮想COMポートを作成。 COMポート番号の変更は、RATOC VSPで可能です。
RS-232C通信サンプルプログラムをダウンロード提供
REX-ET60のアプリケーション開発を支援する通信サンプルプログラム（Windows VC++2008）をダウンロードで提供しています。
（本サンプルプログラムは、REX-ET60専用です）
また、COMポート用に設計されたソフトウェアも、書き換えなしにそのまま使用できます。※
16bitアプリケーションやI/Oポートを直接制御しているアプリケーションはご使用になれません。
35mmDINレールに取り付け可能
REX-ET60には2種類のネジ穴を設けています。汎用のDINレール固定金具を取り付けることで、簡単にレールへ設置が可能。また、制御板に直接ネジ止めすることも可能です。
有害6物質不使用
REX-ET60は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害６物質を使用していない、環境と人にやさしい製品です。
対応パソコン
ネットワーク機能（Ethernet）を装備した以下の機種
- WindowsPC
対応OS
Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP（SP3）
32ビット/64ビット両対応
対応デバイス
バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天秤など、RS-232Cポート搭載の機器
RS-232Cポートに接続して使用するシリアルマウスはサポートしていません
モデム・TAはサポートしていません
各部名称
製品仕様
|
名称 |
Ethernet to RS-232C コンバーター |
||
|---|---|---|---|
|
型番 |
REX-ET60 |
||
|
インターフェイス |
RS-232C |
EIA/TIA-232-F Standards準拠 |
|
|
Ethernet |
IEEE802.3（10Base-T）、IEEE802.3u（100Base-TX） |
||
|
RS-232C トランシーバー |
EXAR SP3232EBE |
||
|
Ethernetコネクタ |
RJ-45 ×1 |
||
|
RS-232C 接続コネクター |
D-Sub9Pin（オス） × 1 |
||
|
通信プロトコル |
TCP/IP/MAC/DHCP |
||
|
RS-232C 入出力レベル |
ドライバー |
ハイレベル出力：+5V（min）/+5.4V（TYP） |
|
|
レシーバー |
入力電圧範囲：-15V（min.） ～ +15V（max.） |
||
|
RS-232C 通信方式 |
非同期通信 |
||
|
RS-232C通信 |
データビット長 |
7/8 |
|
|
ストップビット |
1（固定） |
||
|
パリティ |
None / Even / Odd |
||
|
フロー制御 |
「無し」 「RTS/CTS」 「DTR/DSR」 「XON/XOFF」 |
||
|
RS-232C 通信速度 |
1200/2400/4800/9600/19200/38400/57600/115200 bps |
||
|
伝送距離 |
RS-232C / 15m |
||
|
外形寸法 |
約86.2mm(L)×89.5(W)×24.0(T) [mm](突起部を除く) |
||
|
重量 |
重量 約205g（本体のみ） |
||
|
電源電圧 |
DC+5V |
||
|
消費電流 |
200mA以下（送受信時：外部電源供給分を含まない） |
||
|
動作環境 |
温度：0～55℃ |
||
|
ソフトウェア 仕様 |
|||
|
REX-ET60 ConfigTool |
Ethernet 接続設定を行う。 |
||
|
COMエミュレートドライバー（RATOC VSP） |
本製品を仮想COMポートに割り当てる |
||
|
通信サンプルプログラム |
RS-232C送受信をおこなう（COMモード / Socketモード） |
||
|
対応OS |
Windows 11 / 10 / 8.1 / 8 / 7 / Vista / XP（SP3）※32bit/64bit 両対応 |
||
|
添付品 |
|
||
|
パッケージ |
|
||
|
JANコード |
4949090600324 |
||
|
標準価格 (税別) |
￥27,800 |
||
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
- “REX”は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。
ハードウェア仕様
■コネクタピンアサイン
D-SUB 9ピンオス
|
ピン番号 |
信号名 |
説明 |
|---|---|---|
|
1 |
NC |
未接続 |
|
2 |
RxD |
データ受信 |
|
3 |
TxD |
データ送信 |
|
4 |
DTR |
端末レディ |
|
5 |
GND |
グランド |
|
6 |
DSR |
データセットレディ |
|
7 |
RTS |
データ送信要求 |
|
8 |
CTS |
データ送信可能 |
|
9 |
NC |
未接続 |
|
DCD/RI の機能は使用できません。 フロー制御は製品本体で自動的におこなわれます（Win32通信APIでの制御はできません）。 |
||
ダウンロード
ソフトウェアダウンロード
マニュアルダウンロード
よくある質問
オプション
ラトックプレミア、RATOC e2e Storeにてお取り扱いしております。
|
製品型番 |
標準価格 (税別) |
JAN |
説明 |
対応機種 |
|---|---|---|---|---|
|
RSO-AC05-20SP |
￥3,000 |
4949090420571 |
REX-ET60、REX-HDSPシリーズ、 |
REX-ET60、REX-HDSP2A、REX-HDSP4A、 |
ACアダプター
(RSO-AC05-20SP)
法人のお客様へ
特別仕様製品・ロットでのご発注など、お気軽にお問い合わせください
【法人様】お問い合わせ貸出のご依頼は開発支援サイトRATOC e2eストアまで
【法人様】貸出サービス
