■シリアル ー 光変換器　RS-OP60

各部名称

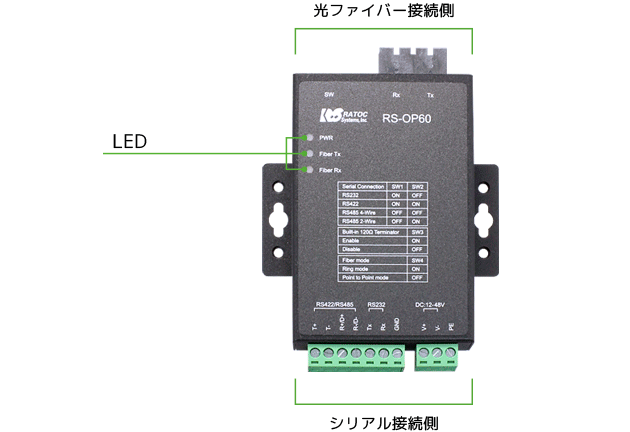

【RS-OP60 上面】

名称 動作 発光色
PWR 点灯：RS-OP60へ電源供給されている。
消灯：未通電状態		 赤
Fiber Tx 点灯：光ファイバーコネクタ側からデータが送信されている状態。
消灯：光ファイバーコネクタ側からデータ送信されていない状態。		 緑
Fiber Rx 点灯：光ファイバーコネクタ側へデータが受信されている状態。
消灯：光ファイバーコネクタ側へデータが受信されていない状態。		 橙

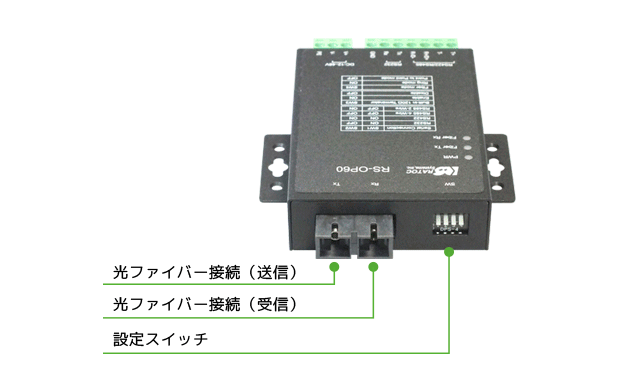

【光ファイバー接続側】

名称 動作
Tx 光ファイバー データ送信
Rx 光ファイバー データ受信
SW1
SW2		 シリアル通信モード設定
SW1 SW2 モード
ON OFF RS-232C
ON ON RS-422
OFF OFF RS-485（4線式）
OFF ON RS-485（2線式）
SW3 120Ω終端抵抗
ON:有効 / OFF:無効
SW4 光ファイバー通信モード設定
ON：リングモード / OFF：ポイント to ポイント モード

※出荷時はすべてOFF（下側）に設定されています。

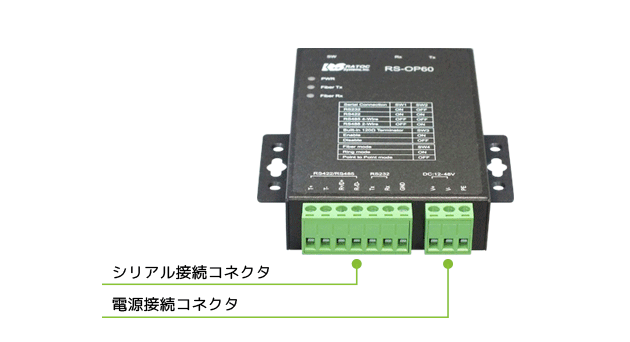

【シリアル接続側】

名称 動作
T+ RS-422 / RS-485 データ送信
T− RS-422 / RS-485 データ送信
R+/D+ RS-422 / RS-485 データ送受信
R−/D− RS-422 / RS-485 データ送受信
Tx RS-232C データ送信
Rx RS-232C データ受信
GND グランド
V+ 正極電源入力
V− 負極電源入力
PE グランド
