4K映画もゲームも映像・音声を分離！
製品特徴
4K対応 HDMIオーディオ分離器
RS-HD2HDA-4Kは、接続されたHDMIソース機器の情報から音声を抽出し、映像と音声をそれぞれ出力することのできるHDMI音声分離器です。抽出された音声を外部アンプに接続することで、映像と音声をそれぞれの機器へ伝送し楽しむことができます。
また本製品は4K 60Hz（4:4:4 24bit（最大））に対応、UHD BDや4K解像度のゲームなど高精細な映像もそのまま再生が可能です。
2つのHDMI出力でフルHD対応アンプを活用できる
RS-HD2HDA-4Kには、HDMI 出力が2基（映像+音声 / 音声のみ）搭載されています。
4K UHD（HDCP2.2）の映像も本製品を経由することで、映像と音声をそれぞれ Out1（映像+音声）、Out2（音声）で振り分けることができるので、フルHD入力対応のAVアンプをお使いの場合でも4K映像とサラウンド音声両方を楽しむことが可能です。
外部音声機器と接続する際は、TV側の音声をミュート（消音）にしてご使用ください。
4K映像機器の間にフルHD対応のアンプを接続した場合
テレビ側でHDCP2.2に対応していても、アンプ側でHDCP2.2に対応していないため、4KプレーヤーはフルHDを選択・出力します。この場合、せっかくの4KテレビもフルHDまでしか楽しめません。
RS-HD2HDA-4Kで音声と映像をそれぞれ分離した場合
RS-HD2HDA-4KはHDCP2.2に対応なので、プレーヤーは4K映像を出力、映像はそのままテレビへ伝送されます。また音声は外部アンプへ伝送することができます。
音声出力は「HDMI」「光デジタル」「アナログ」の3系統
RS-HD2HDA-4Kには、さまざまなオーディオソースに対応するため「HDMI」「光デジタル」「アナログ」の3つ音声出力ポートを用意しています。 光デジタルで出力可能な「Dolby Digital 5.1」や「DTS 5.1」をはじめ、7.1chサラウンドの「Dolby True HD」「DTS HD Master Audio」など、HDMI出力の音声にも対応しています。
HDMI入力可能な外部アンプへ接続するパターンです。Dolby True HDや DTS HD Master Audioなど高品質な7.1CHサラウンドを楽しむ場合に接続します。
光デジタル入力可能な外部アンプと接続する場合に接続するパターンです。HDMI入力を持たないホームシアターセットなどを接続しDolbyやDTSなどの5.1CHサラウンドを楽しむことができます。
またARCをオンにすることで、テレビからの音声も外部アンプへ出力することが可能です。
※本製品のデジタルアウトは「光デジタル」です。弊社製DDコンバーター「RS-OPTXCOA2」をご使用頂くことで、同軸デジタル入力のアンプなどもご利用頂くことができます。
DDコンバーター「RS-OPTXCOA2」製品ページはこちら
ステレオ外部入力を持ったアンプやミニコンポ、アクティブスピーカーなど、外部音声へアナログ接続することで、ステレオならではの高音質を楽しめます。
テレビからの音声をアンプへ出力する「ARC」に対応
RS-HD2HDA-4Kは、HDMI入力端子を通してオーディオデータを外部機器に送信する技術「ARC（オーディオリターンチャンネル）」に対応しています。
ARC対応テレビの音声を、本製品の光デジタルポートを経由してオーディオ機器から聴くことが可能です。
音声の出力は光デジタルのみ対応。
ARCで音声を外部アンプに出力する場合は、ARCに対応したテレビが必要です。
Dolby Atmos、DTS:Xに対応
RS-HD2HDA-4Kは、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X™」にも対応しています。
Dolby Atmos®及びDTS:X™の再生には、それぞれに対応したアンプが必要です。
HDCP2.2、DeepColor、HDR10に対応
RS-HD2HDA-4KはHDCP2.2に対応。また、10bit, 12bit のDeep Colorや、映像の明暗差をより美しく表現できる「HDR（High Dynamic Range）」もサポートしています。HDR対応の高精細な映像ソースも余すことなくディスプレイへ伝えることが可能です。
写真はイメージ。
写真はHDR効果のイメージを分かり易く表現できるよう加工したものです
1. SDR映像：輝度を抑えることで全体的に暗くなり、暗い箇所がつぶれてしまっている。
2. SDR映像：輝度を上げることで、全体が明るくなり、明るい箇所が色飛びしてしまう。
3. HDR映像：明るい箇所と暗い箇所、共にバランスのとれた自然な色合いを表示している。

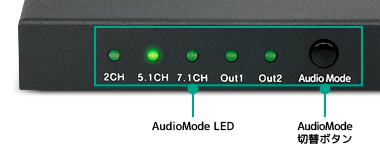

切替は1ボタンの簡単操作
RS-HD2HDA-4Kは、モードの切替は簡単なワンボタン操作でおこなえます。
設定したいモードまでボタンを押すだけで、複雑な操作は必要ありません。
ボタンを押すごとに、2ch → 5.1ch → 7.1ch → Out1 → Out2 →（以下ループ）と切り替わります。
出力モードが一目でわかる便利なモードLED搭載
RS-HD2HDA-4Kには、選択中の音声モードの確認に視認しやすいLEDを搭載しています。
FireTVなどSTBのコンテンツも音声分離可能
本製品は、Fire TVや Google TV、Apple TVなどのセットアップボックスにも対応。
古いAVアンプをお持ちでも、光デジタル出力やアナログ出力を利用することで、Fire TVなどVODコンテンツの美しい4K映像と迫力のサラウンドを楽しめます。
光デジタル搭載のAVアンプを使ったセットトップボックス利用例
古いAVアンプをお持ちでも、光デジタル出力（5.1ch）やアナログ出力（2ch）を利用することで、Amazon Fire TVなどVODサービスの美しい4K映像と迫力のサラウンドを楽しめます。
PS4™など人気のゲーム機やSTBにも対応
RS-HD2HDA-4Kは、PS4™、PS4 Proなど、人気のゲーム機にも対応しています。 激しいアクションゲームや一瞬が明暗を分けるスポーツゲームなど、素早い動きのゲームコンテンツも快適に遊ぶことが可能です。また、Chromecast UltraやAmazon Fire TV 4Kなど、4K放送に対応したVODサービスのセットトップボックスにも対応しています。
セットトップボックスの動作確認は以下の「入力対応機器」をご確認ください。
入力対応機器
HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン
Chromecast Ultla, Fire TV（4K）対応
動作確認環境は以下のとおり（2017年12月現在）
| 入力機器 | TOSHIBA 40M500X (4K HDR) |
Panasonic TH-40CX700 （4K 非HDR） |
acer CB281HK （4K RGB） |
| Google Chromecast | ○ | ○ | ○ |
| Google Chromecast Ultra※1 | ○ | ○ | ○ |
| Amazon Fire TV（4K） | ○ | ○ | ○ |
1.ご使用のテレビによっては、起動時に1080pで出力される場合があります。1080p出力された場合は、Chromecastを本体とつないだ状態で再起動し、動作を確認してください。
出力対応機器
HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ
（4K、HDR10、HDCP対応）
【対応解像度】
| 3840 x 2160p | 60/50/30/24Hz, 4:4:4 | 4:2:2 | 4:2:0 |
| 1920 x 1080p | 60Hz | 50Hz | 30Hz | 24Hz |
| 1280 x 720p | 60Hz | 50Hz |
接続するテレビ・ディスプレイに依存します。
4K 60/50Hz出力時の色深度は8bit（最大）です。
【対応オーディオフォーマット】
| 出力元 | 対応オーディオフォーマット |
| HDMI出力 | LPCM 2CH, 5.1CH, 7.1CH Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos DTS5.1, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS:X |
| 外部音声出力 （デジタル） |
LPCM 2CH Dolby Digital DTS5.1 |
| 外部音声出力 （アナログ） |
LPCM |
接続するテレビ・ディスプレイ・外部アンプに依存します。
Dolby ProLogic等、ヴァーチャルサラウンドには対応していません。
表示可能な解像度や音声はは接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。
各部名称
製品仕様
| 名称 | 4K60Hz/HDCP2.2対応 HDMIオーディオ分離器 | |
|---|---|---|
| 型番 | RS-HD2HDA-4K | |
| 入力対応機器 | HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン | |
| 出力対応機器 | HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ 4K、HDR10、CEC、HDCP対応 ※CECはOUT1のみ。 |
|
| 対応解像度 | 3840 x 2160p | 60/50/30/24Hz, 4:4:4 | 4:2:2 | 4:2:0 |
| 1920 x 1080p | 60Hz | 50Hz | 30Hz | 24Hz | |
| 1280 x 720p | 60Hz | 50Hz | |
| ※接続するTV、ディスプレイに依存します。 ※4K 60/50Hz出力時の色深度は8bit（最大）です。 |
||
| 接続コネクタ | 入力 | HDMI タイプA x1 |
| 出力 | HDMI タイプA x2 ※Out1は映像/音声、Out2は音声のみ 光デジタル（S/PDIF 角型）x1 アナログ（3.5mmステレオミニ）x1 ※ARCの音声は光デジタルから出力されます |
|
| 対応 オーディオ フォーマット |
HDMI出力 Out1/Out2 |
LPCM 2CH, 5.1CH, 7.1CH Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos DTS5.1, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS:X AAC Multi |
| 外部音声出力 光デジタル |
LPCM 2CH Dolby Digital DTS5.1 AAC Multi ※7.1chモード選択時 |
|
| 外部音声出力 アナログ |
LPCM 2ch | |
| ※Dolby ProLogic等ヴァーチャルサラウンドには対応していません。 ※LPCMの出力周波数は 44.1/48/88.2/96/176.4/192kHzに対応しています。 |
||
| 本体部ボタン | AudioMode | オーディオ出力モード切替ボタン 2CH, 5.1CH, 7.1CH, Out1, Out2（以降ループ） |
| ARC On/Off | ARC機能の On/Off | |
| LED | Audio Mode | 各チャンネルの切替時、該当するチャンネルLEDが点灯 |
| ARC | ARCボタン押下によりLEDが点灯 | |
| HDCP対応 | HDCP 2.2 / 1.4 準拠 | |
| ビデオ帯域 | 18Gbps（最大） | |
| 推奨ケーブル長 | 入力 3m以下、出力 5m以下 | |
| 電源電圧 | DC +5V 1A（添付のACアダプターから供給） | |
| 消費電流 | Typ. 600mA（最大） | |
| 動作環境 | 温度：10～40℃、湿度：20～80%（ただし結露しないこと） | |
| 外形寸法 | 約130(W)x75(D)x18(H)mm（突起部含まず） | |
| 重量 | 約260g（本体のみ） | |
| 材質 / カラー | メタル / ブラック | |
| パッケージ内容 |
※HDMIケーブルは添付していません。 |
|
| JANコード | 4949090400788 | |
| 標準価格(税別) | ￥10,800 | |
- 本製品を接続する前に『HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン』を『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続して動作を確認してください。
- 本製品にHDMIケーブルは添付されません。別途ご用意ください。
- 本製品はCEC対応ですが、すべての動作を保証するものではありません。
- すべての機器で動作を保証するものではありません。
- 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
