■HDMI延長器 REX-HDEX100A

HDMI信号をLANケーブルで最大100mまで伝送できる延長器


ラトックプレミア商品ページ
REX-HDEX100Aトップ
4K解像度で動作確認済み
出荷完了
HDMI延長器
製品型番 価格(税別) JANコード
REX-HDEX100A ¥48,000 4949090400412
対応機種 HDMI出力端子を装備した映像機器、家庭用ゲーム機、パソコン
HDMI入力端子を搭載したテレビ・パソコン用ディスプレイ
製品写真

製品特徴

 HDMI信号を最大100mまで伝送可能

本製品は、フルHDのHDMI信号をLANケーブルで最大100m延長できる、送信機と受信機のセットです。 送信機にはBlu-rayレコーダーやゲーム機、パソコンなどのHDMI出力端子を持つ映像機器を、受信機にはHDMI入力端子を持つテレビやパソコン用ディスプレイを接続します。

ディスプレイとBlu-rayレコーダーなどを離れた場所に設置でき、店舗や部屋でのレイアウトの自由度が高まります。

※本製品は4K30Hzまでの延長に対応しています。
※フルHD延長150m / 4K 100mの延長が可能な「RS-HDEX100-4K」もラインナップしています。

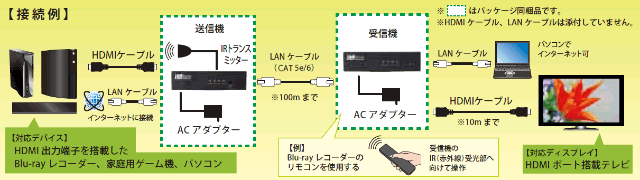

 送信機と受信機との接続はLANケーブルを使用

送信機と受信機との接続はLANケーブル(CAT 5e/6)だけ。 配線が容易にできる為、ホームシアターなどの設置にも簡単に設置することが可能です。

※LANケーブルはUTPケーブルをご使用ください。 (CAT 7などのSTPケーブルは使用しないでください)
送信機と受信機との接続は
LANケーブル1本で接続できます。


ホームシアター・体感ゲーム

天井吊り下げタイプのプロジェクターなどBlu-ray,DVDプレーヤーや、センサーが必要なゲーム機など、配線の届かない場所にある場合に効果を発揮します。

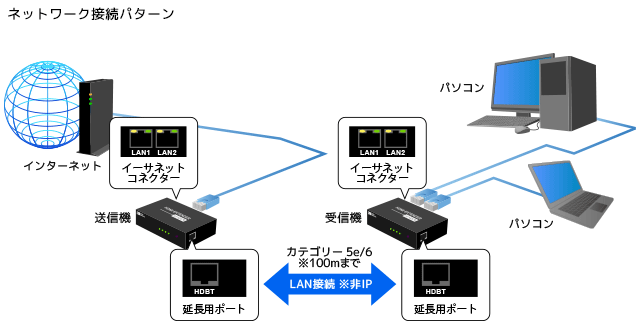

 LANケーブル1本でHDMI・IR・Ethernet信号を延長

送信機のHDMIポートに接続された機器のHDMI信号は、LANケーブルを介して受信機のHDMIポートに接続されたディスプレイに送信されます。 送受信機には、延長用のLANポートとは別にイーサネット接続(100BASE-T)用のLANポートを2ポート搭載。 送信機のLANポートにルーターを接続して、受信機のLANポートにつながれたパソコンや家庭用ゲーム機などでネットワーク通信をおこなうことも可能です。また、HDMIとイーサネットを同時に延長することも可能です。


展示会・ショーイベント

展示会やショーイベントなど、映像出力用ディスプレイが離れている場合でも、最大100mの伝送距離があるため、一箇所から簡単に映像・音声を伝送できます。 また、会場の入り口などでネットワークを使ったプレゼンテーションを行う場合も送信機・受信機のLANポートを利用してネットワーク通信が可能です。


赤外線リモコンの通信距離も延長・CEC機能にも対応

送信機側の接続コネクタに添付のIRトランスミッターを接続することで、赤外線のリモコンを使って、Blu-rayレコーダー(プレーヤー)やゲーム機などを操作可能。 映像を確認しながらリモコンを使って、レコーダーを操作できます。  またHDMI-CEC機能対応で送信機側(レコーダー等)から離れた受信機側(テレビ)の電源入力操作も可能です。
※両方の機器がCEC機能に対応し、連動機能が有効に設定されている必要があります。

IRトランスミッターを使った操作例

送信機側にBlu-rayレコーダーなど、リモコン操作ができる機器を接続する場合、受信機側でリモコンからの赤外線を受信し、送信側のIRトランスミッターから映像出力機器へ伝送します。

CEC機能を使った連動機能例

HDMI-CEC機能に対応した機器同士を本機で接続した場合、離れた場所にあるテレビを連動することができます。 送信側に接続された機器に電源を入れると受信側のテレビが自動的にオン。 何度も電源を入れる無駄が省けます。

※CEC機能に対応し、連動機能を有効に設定されている必要があります。
※CEC機能の仕様上、送信機側の機器からテレビの電源を連動でオフにすることはできません(受信機側 [テレビ] から送信機側 [レコーダーなど] の電源オフの連動は可能)。 テレビの省エネ設定にて無信号電源オフ機能をご使用ください。
※省エネ設定については、使用するテレビ・ディスプレイの仕様をご確認ください。

 フルHD・各3D方式に対応

本製品の解像度は、480p、576p、720p、1080i、1080p (1080p@60Hz、1080p@50Hz、1080@30Hz、1080p,24Hz) VGA、SVGA、XGA、SXGA、UXGA、WUXGAに対応。 また各3D方式に対応、音声も非圧縮で伝送できるため、さまざまなコンテンツを共有することが可能です。

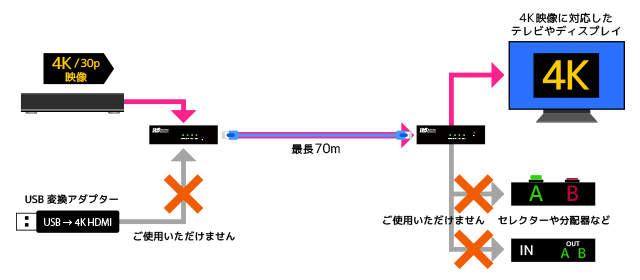

 4K解像度で動作確認済み

本製品では最大解像度 4K(4096×2160)/30pの映像を表示できることを確認しています。最大70m先のディスプレイへ4Kコンテンツを表示させることが可能です。

4K解像度を表示する場合の最大ケーブル延長は70mとなります。
4K解像度は、フルHDより帯域が必要になります。4K映像での延長をおこなう場合、より高品質なケーブルをご使用ください。
4K解像度を表示する場合、USB変換アダプターや分配器・セレクターとの組み合わせには対応していません。
HDCP2.2には対応していません。
HDCP2.2に対応した、フルHD150m、4K100m延長が可能なHDMI延長器もラインナップしています。詳しくはこちら⇒

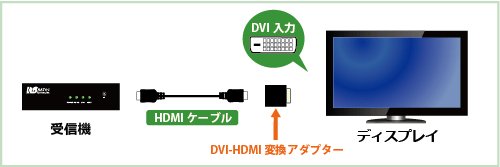

 DVIディスプレイも使用可能

DVI-HDMI変換アダプター(別途ご用意ください)を用いることにより、DVI端子を搭載したディスプレイも接続可能です。

※シングルリンクに対応。デュアルリンクには対応していません。
※音声は出力されません。

前面のインジケータで動作状況の確認が可能

前面のインジケータには、POWER、ACTIVE、LINK、HDCP、のLEDが配置されています。
それぞれを確認することで現在の動作状況を把握でき、万が一トラブルが発生した際にも、原因を特定しやすくなります。

名称 LED 状態
POWER 点灯 電源ON
消灯 電源OFF
ACTIVE 点滅 正常動作中
消灯 電源OFF
LINK 点灯 送信機と受信機が正常に通信できる状態
消灯 送信機と受信機が通信できていない状態
HDCP 点灯 HDMI信号(HDCP保護あり)を伝送中
点滅 HDMI信号(HDCP保護なし)を伝送中
消灯 送信機と受信機が通信できていない状態
