フルHDは150mの超長距離、4Kで100mの延長ができる Dolby Vision、HDR10、HLGに対応した延長器
製品特徴
フルHDや4KなどHDMI信号を延長可能
本製品は、フルHDや4KのHDMI信号をLANケーブルで最大150m（フルHD時）延長できる、送信機と受信機のセットです。 送信機にはBlu-rayプレーヤーやゲーム機、パソコンなどのHDMI出力端子を持つ映像機器と接続、受信機にはHDMI入力端子を持つテレビやパソコン用ディスプレイを接続することで、HDMI映像信号の延長が可能です。
これにより、ディスプレイとBlu-rayプレーヤーなどを離れた場所に設置することができ、お部屋のレイアウトも自由度が高まります。
フルHDで最大150m、4K映像は100mの長距離延長が可能
RS-HDEX100-4Kは、送信機と受信機との接続にLANケーブルを使用し映像を伝送。
フルHD（1080p）の映像を従来品（REX-HDEX100A）よりも50m長い150m延長することができます。また、4K (4:4:4 / 24bit) の60Hzの映像も最大100mまで延長が可能。新規の導入される場合はもちろん「REX-HDEX100A」をこれまで使用されていたお客様が映像のアップグレードと共にリプレースされる場合にも適しています。ケーブル配線に余裕ができるので、ホームシアター設置などでも余裕をもって配線をおこなうことができます。
従来品と本製品の延長距離比較
LANケーブルはUTPケーブルをご使用ください。 (CAT 7などのSTPケーブルは使用しないでください)
送信機側にHDMI出力ポートを1基搭載
RS-HDEX100-4Kの受信機には、入力した映像を延長するEtherポートのほかに、映像出力用ポート（HDMI）を1基搭載しています。映像の確認に使用したり、2か所で映像出力をおこないたい場合などに効果的です。
受信機側に外部音声出力用ジャックを搭載
RS-HDEX100-4Kには、外部アンプやアクティブスピーカーへ接続可能な外部音声ポート（3.5mm ステレオミニジャック）を受信機側に搭載しています。
POC技術搭載で電源の取り回しが容易
本製品にはPOC技術により送信機（または受信機）から受信機（または送信機）への電源供給が可能なシステムを採用。送信機側、受信機側それぞれに電源供給口があり、LANケーブルを通して受信機（または送信機）へ電源を供給します。
一方に外部電源（ACアダプター）の接続がない場合でも安定して動作するので、近くに電源が確保できない場合でも安心してお使いいただけます。 また、接続するACアダプターは、抜け止め対策に優れたスクリューロック式を採用しています。

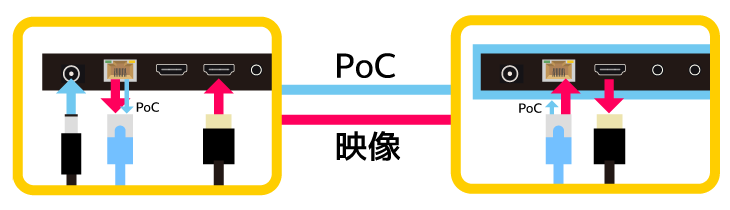

POCイメージ（上図）
送信機（もしくは受信機）からの電力を、受信機（もしくは送信機）側へ供給することが可能。どちらか一方から電力を供給できることで、コンセントから離れている、コンセントに空きがない場合など、電力の供給を受けにくい環境下でも動作させることができます。
Dolby® TrueHD、DTS® HD Master Audioに対応
本製品は、映画などで幅広く使われる音声フォーマット形式である、Dolby® TrueHDや、DTS® HD Master Audioに対応しているので、臨場感のある迫力のサウンドを楽しむことができます。
劇場クオリティのHDR「Dolby Vision®」に対応
本製品は、映画や海外ドラマなどで活用されるハイクオリティなHDR「Dolby Vision®」の映像に対応。高画質情報を余すことなく延長することができます。
HDCP2.2対応・HDR10・HLGに対応
本製品はHDCP2.2に対応。また、10bit, 12bit のDeep Colorや、映像の明暗差をより美しく表現できる「HDR（High Dynamic Range）」もサポートしています。HDRは、HDR10および放送用のダイナミックレンジHLGにも対応しています。
写真はイメージ。
写真はHDR効果のイメージを分かり易く表現できるよう加工したものです
1. SDR映像：輝度を抑えることで全体的に暗くなり、暗い箇所がつぶれてしまっている。
2. SDR映像：輝度を上げることで、全体が明るくなり、明るい箇所が色飛びしてしまう。
3. HDR映像：明るい箇所と暗い箇所、共にバランスのとれた自然な色合いを表示している。
リモコンの赤外線を双方向で受光・送信が可能

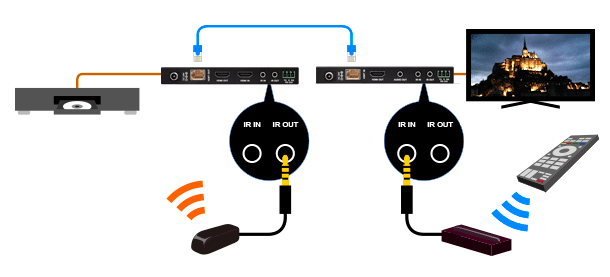

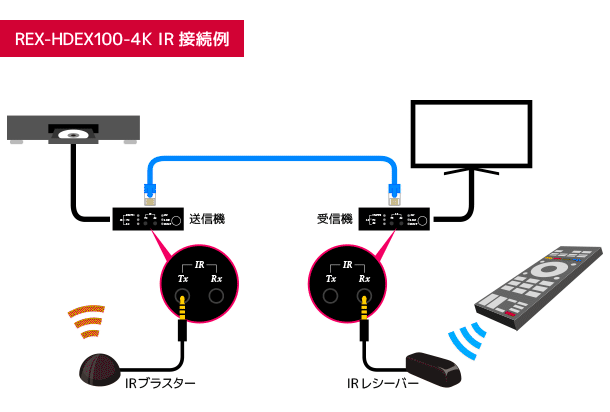

RS-HDEX100-4Kの送信機側、受信機にIR（赤外線）の送信・受光用ジャックを搭載しています。添付のアダプターを接続することで、赤外線を双方向で受光・送信が可能、延長先から延長元のプレーヤーの操作や延長元から延長先機器の操作（電源オフなど）をおこなうことが可能です。
また、送受信のユニットはそれぞれ独立しているので、操作が重なった場合でも干渉することなく操作することができます。
IRユニットの形状はイメージです。
シリアル通信の延長にも対応

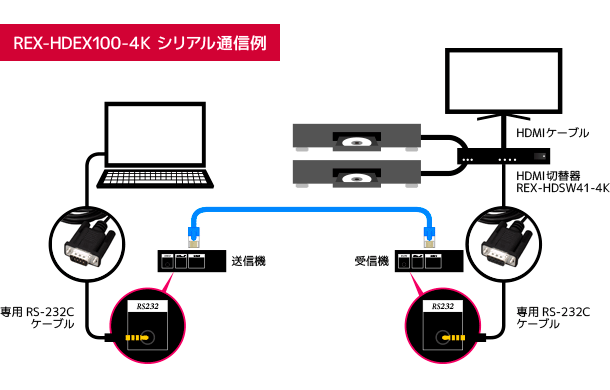

RS-232Cケーブルを送信機・受信機にそれぞれ接続することで離れた場所のシリアル通信機器へコマンド操作することが可能です。
本製品のRS-232C通信はハードウェアフロー制御に対応していません
各部名称
各ケーブルの仕様および、RS-232Cケーブルのポート番号はマニュアルをご確認ください。
対応機種
HDMI入力端子を搭載した映像機器、家庭用ゲーム機、パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・パソコン用ディスプレイ
HDMI-DVI変換コネクタ使用時はシングルリンクに対応。デュアルリンクには対応していません。
【対応解像度 最大】
4K 60Hz：3840x2160p（4:4:4 / 24bit）
表示可能な解像度は接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。
組み合わせ検証済 HDMI関連製品
以下の製品との組み合わせ動作検証をおこなっています。
| HDMI分配器 | ||
|---|---|---|
| 製品型番 | 製品名・概要 | 製品情報 |
| RS-HDSP2P-4KZ | 4K60Hz対応 1入力2出力 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した2出力分配器です |
製品ページ ⇒ |
| RS-HDSP4P-4KZ | 4K60Hz対応 1入力4出力 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した4出力分配器です |
製品ページ ⇒ |
| RS-HDSP8P-4K | 4K60Hz対応 1入力8出力 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した8出力分配器です |
製品ページ ⇒ |
| RS-HDSP2C-4K | 4K60Hz対応 ケーブル一体型 1入力2出力 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した2出力分配器です。ディスプレイ環境を選ばないダウンスケーリング機能を搭載しています |
製品ページ ⇒ |
| RS-HDSP4C-4K | 4K60Hz/ダウンスケール対応 1入力4出力 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した4出力分配器です。ディスプレイ環境を選ばないダウンスケーリング機能を搭載しています |
製品ページ ⇒ |
| RS-HDSP22-4K | 4K60Hz 2入力2出力 入力切替機能付 HDMI分配器（ダウンスケール対応） 4K 60Hz（4:4:4/24bit）に対応した2入力2出力分配器です。「切替機能」を搭載しており、映像機器2台を切り替えてディスプレイ2台に分配することができます |
製品ページ ⇒ |
| RS-HDSP2PA-4K | 4K60Hz/ダウンスケール対応 外部音声出力付 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した2出力分配器です。外部アンプ/スピーカーに接続できる「外部音声出力」に対応しています |
製品ページ ⇒ |
| RS-HDSP4PA-4K | 4K60Hz/ダウンスケール対応 外部音声出力付 HDMI分配器 4K 60Hz（4:4:4/24bit）に対応した4出力分配器です。外部アンプ/スピーカーに接続できる「外部音声出力」に対応しています |
製品ページ ⇒ |
| RS-HDSP2M-4K | 4K60Hz対応1入力2出力HDMI分配器（動作モード機能付） 4K 60Hz（4:4:4/24bit）に対応した2出力分配器です。異なるディスプレイ環境を活用できる「動作モード機能（3種）」に対応しています |
製品ページ ⇒ |
| RS-HDSP4M-4K | 4K60Hz対応1入力4出力HDMI分配器（動作モード機能付） 4K 60Hz（4:4:4/24bit）に対応した4出力分配器です。異なるディスプレイ環境を活用できる「動作モード機能（3種）」に対応しています |
製品ページ ⇒ |
分配器の入力側または出力側のどちらか一方でご使用ください。
HDMIケーブルは、各製品の推奨ケーブル長・品質条件を満たすものをご使用ください。（詳細はこちら）
HDMIケーブル品質により正常に動作しない場合がございます。
全ての機器で動作を保証するものではありません。
延長距離は出力映像の解像度によって変化します。詳しくは製品仕様をご確認ください。
製品仕様
| 名称 | 4K 60Hz対応 HDMI延長器（100m） | ||
|---|---|---|---|
| 型番 | RS-HDEX100-4K | RS-HDEX100-4KA | |
| 対応ディスプレイ | HDMI入力端子を搭載した、テレビ・パソコン用ディスプレイ | ||
| 対応機種 | HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン | ||
| ビデオ帯域幅 | 18Gbps（600MHz） | ||
| 対応解像度 | 3840×2160/60Hz（4:4:4）
2560×1440には対応していません。 |
||
| 最大延長距離 | 4K時：100m フルHD時：最大150m ※使用するケーブルや接続機器によっては、最大延長距離に満たない場合や、映像が表示されない、途切れるなどの現象が発生する場合があります。 |
||
| 延長信号 | HDMI, シリアル, 赤外線リモコン信号 | ||
| HDMI規格 | HDMI（HDCP2.2、HDR10、HLG、Dolby Vision、CEC対応） ※HEC、ARCには対応していません |
||
| 映像 | 非圧縮で延長 Deep Color(1080p) |
||
| 音声 | 非圧縮で延長 Dolby TrueHD、DTS-HD Master Audio、PCM（～7.1ch） |
||
| 接続コネクタ | 送信機 | 受信機 | |
| HDMI 入力 | HDMIタイプAメス x 1 入力用 |
HDMIタイプAメス x 1 出力用 |
|
| ループアウト用 | HDMIタイプAメス x 1 出力用 |
– | |
| ユニット間接続 （非IP方式） |
RJ-45（CAT5e/6）x1 | RJ-45（CAT5e/6）x1 | |
| 電 源 | DCジャックx1 | DCジャックx1 | |
| IR（赤外線）通信 | 3.5mm IRジャック x 2 | 3.5mm IRジャック x 2 | |
| シリアル | フェニックス（3P）x1 | フェニックス（3P）x1 | |
| オーディオ出力（ステレオのみ） | – | 3.5mmステレオミニx1 | |
| ※LANケーブルはUTPケーブルをご使用ください。 (CAT 7などのSTPケーブルは使用しないでください) ※LANケーブルを接続する際、巻いた状態で設置すると、映像にノイズやちらつきが発生する恐れがあります。 |
|||
| 延長用ケーブル | Cat5e, Cat6 | ||
| LED | POWER（赤） | 点灯：電源ON, 消灯：電源OFF | |
| LINK（緑） | 点灯：安定的に通信中, 点滅：通信不安定 消灯：未通信状態 |
||
| LINK（橙） | 点灯：HDCP保護映像表示、点滅HDCP無し映像表示 消灯：HDCP無映像表示 |
||
| シリアル 通信速度 |
最大115.2kbps | ||
| 電源電圧 | DC +24V 1A（添付のACアダプターから供給） ※PoCに対応。ACアダプターは送信機・受信機どちらかに接続してください。 |
||
| 消費電流 | Typ.480mA | ||
| 動作環境 | 温度:0～40℃、湿度:20～80%（ただし結露しないこと） | ||
| 外形寸法 | 約157（W）x90（D）x20（H）mm（突起部含まず） | ||
| 重量/ケース材質 | 送信機：約350g 受信機：約350g（本体のみ） / メタル | ||
| パッケージ内容 | RS-HDEX100-4K（受信機 x 1、送信機 x 1） ACアダプター（24V 1A スクリューロック式）x 1 IR 送信ケーブル x 2 IR 受信ケーブル x 2 フェニックスコネクタ x 2 ユーザーズマニュアル 保証書 |
||
| 保証期間 | 1年 | ||
| JANコード | 4949090401013 | 4949090890190 | |
| 標準価格(税別) | ￥43,800 | ||
- RS-HDEX100-4KAはAmazon専売品です。仕様/梱包内容はRS-HDEX100-4Kと同一です。
-
本製品との接続には最長3mのPremium HDMI ケーブルをご使用ください。
- HDMI認証取得ケーブルの使用を推奨します。HDMI認証取得品には、以下例のようなHDMI認証ラベルがパッケージ等に貼付されています。
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
