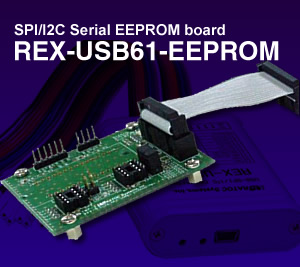

■SPI/I2C Serial EEPROM 基板 REX-USB61-EEPROM

REX-USB61からSPI/I2C EEPROMへ簡単にアクセス

特徴
仕様
ご注文
パソコンでSPI/I2Cバスをモニタリング!USB2.0接続のアナライザシステム
SPI/I2C Serial EEPROM 基板
製品型番

標準価格

JANコード
REX-USB61-EEPROM OPEN 4949090600287
対応OS(Win) Windows 10 / 8 / 7 / Vista SP1 / XP / 2000
※32ビット/64ビット両対応
有害6物質不使用 製品写真
ご購入はこちら
RATOC e2e store
楽天 amazon Yahoo!

製品特徴


 REX-USB61経由でSPI/I2C EEPROMへのアクセスが可能

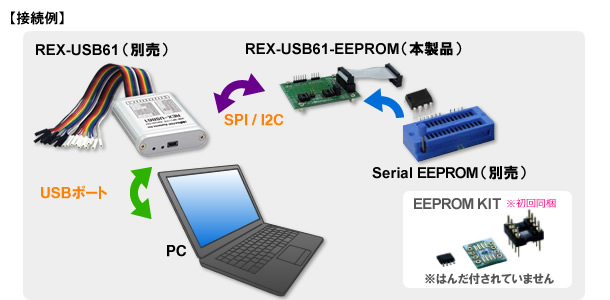

REX-USB61-EEPROMは、REX-USB61を使ってSPIおよびI2C経由でのデバイスアクセスを理解するためのキットです。 SPIおよびI2Cバス経由での制御をサポートしたEEPROMの読み込みや書き込みが、 REX-USB61から簡単に行えるように設計されています。



すぐに動作確認ができるようテスト用のEEPROM(1個*)を添付しています。
※テスト用のEEPROMはキットの形で提供するため、使用時に実装していただく必要があります。
※本製品は、EEPROMに大量書き込みや高速書き込みといった目的を意図して設定されておりませんのでご注意ください。

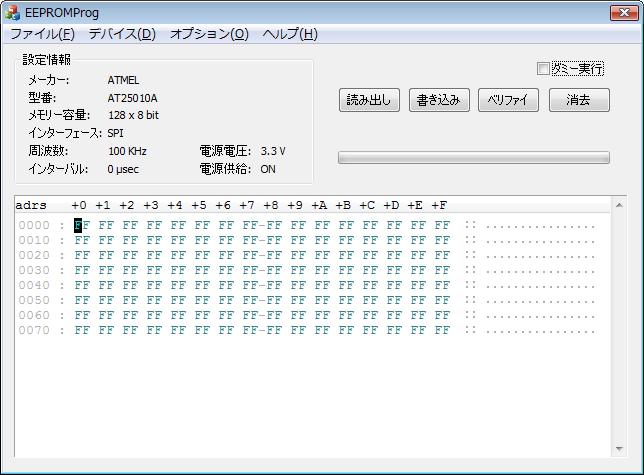

 専用のEEPROM アクセスソフトを提供

◆EEPROMアクセスのために以下の機能を備えます

・EEPROMからローカルメモリーへデータの読み出し
・ローカルメモリーからEEPROMへのデータの書き込み
・EEPROMデータファイルからローカルメモリーへ読み込み
・ローカルメモリー上のEEPROMデータのファイルへの書き出し
・ロードおよびバイナリー編集機能

 主要EEPROM(MICROCHIP, ATMEL)用パラメータ-登録済み

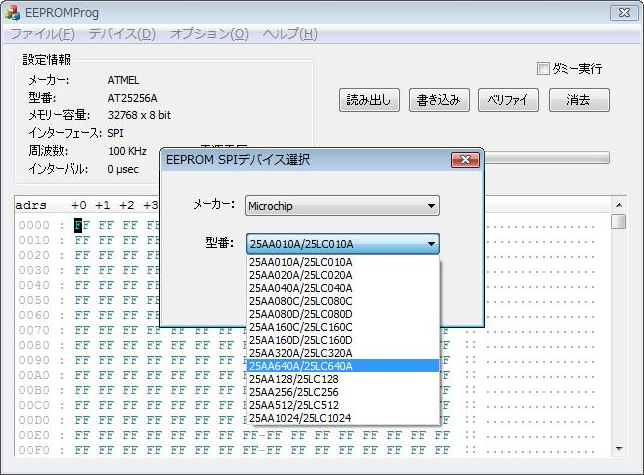

主要EEPROMは、デバイスパラメーターが登録済みですので、
表示されたリストからデバイス型番を選択するだけで、すぐにEEPROMへの書き込みが可能です。

デバッグ時のEEPROM書き換えや小ロットのEEPROM書き込みに最適です。

◆ 登録済デバイス(I2C)
Microchip 製
型番 容量
24AA00 16 X 8(128bit)
24AA01/24LC01B 128 X 8 (1 kbit)
24AA02/24LC02B 256 X 8 (2 kbit)
24AA04/24LC04B 512 X 8 (4 kbit)
24AA08/24LC08B 1024 X 8 (8 kbit)
24AA16/24LC16B 2048 X 8 (16 kbit)
24AA32/24LC32B 4096 X 8 (32 kbit)
24AA64/24LC64B 8192 X 8 (64 kbit)
24AA128/24LC128B 16384 X 8 (128 kbit)
24AA256/24LC256B 32768 X 8 (256 kbit)
24AA256/24LC512B 65538 X 8 (512 kbit)
24AA256/24LC1025B 131072 X 8 (1 Mbit)

ATMEL 製

型番 容量
24C01A 128 X 8 (1 kbit)
24C02 256 X 8 (2 kbit)
24C04 512 X 8 (4 kbit)
24C08A 1024 X 8 (8 kbit)
24C16A 2048 X 8 (16 kbit)
24C32A 4096 X 8 (32 kbit)
24C64A 8192 X 8 (64 kbit)
24C128A 16384 X 8 (128 kbit)
24C256A 32768 X 8 (256 kbit)
24C512A 65538 X 8 (512 kbit)
24C1024A 131072 X 8 (1 Mbit)
◆ 登録済デバイス(SPI)
Microchip 製
型番 容量
25AA010A/25LC010A 1Kbit
25AA020A/25LC020A 2Kbit
25AA040A/25LC040A 4Kbit
25AA080C/25LC080C 8Kbit
25AA080D/25LC080D 8Kbit
25AA160C/25LC160C 16Kbit
25AA160D/25LC160D 16Kbit
25AA320A/25LC320A 32Kbit
25AA128/25LC128 128Kbit
25AA256/25LC256 256Kbit
25AA512 512Kbit
25AA1024 1Mbit
ATMEL 製
型番 容量
AT25010A 128 X 8 (1 kbit)
AT25020A 256 X 8 (2 kbit)
AT25040A 512 X 8 (4 kbit)
AT25080A 1024 X 8 (8 kbit)
AT25160A 2048 X 8 (16 kbit)
AT25320A 4096 X 8 (32 kbit)
AT25640A 8192 X 8 (64 kbit)
AT25128A 16384 X 8 (128 kbit)
AT25256A 32768 X 8 (256 kbit)

◆ パラメーターファイルをユーザーが編集可能

EEPROMの容量や書き込みページサイズをデバイスパラメーターとしてファイルに登録、保存することが可能です。
ROMサイズの違いによりアドレス指定のバイト数や、連続書き込みができるページサイズをパラメーターとして登録できます。

デバッグ時のEEPROM書き換えや小ロットのEEPROM書き込みに最適です。

 レバー式ICソケットの実装が可能

EEPROMマウント用ソケットとは別に、ユーザーがレバー式のICソケットを実装することが可能です。
(レバー式のICソケットは添付しておりませんので、お客様にてご用意していただく必要があります)


 シャーシやケースにネジ留め可能

シャーシやケースにネジ留めが可能なマウント用穴を設けており、取り付け用のスペーサーを標準実装しています。

 SPI/I2Cのモニタ-用ピンヘッダ-を搭載

SPI/I2Cバスをモニターするためのピンヘッダーを搭載
別売りのREX-USB62を接続すると、パソコン上からSPI/I2C通信をアナライズすることが可能です。

 基板外形図、回路図をWebで公開

基板外形図および回路図はすべてダウンロードが可能です。

有害6物質不使用

REX-USB61-EEPROMは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
