■MPEG TVキャプチャ PCカード(モバイルアンテナセット)REX-CB90TVA

特徴 対応環境 仕様 各部名称 オプション 製品写真 注文画面

製品仕様

■一般仕様
名称 MPEG TV Capture PC Card(Mobileアンテナセット)
型番 REX-CB90TVA
エンコード方式 ハードウェアエンコード
バスインターフェイス PC Card Standard(CardBus)(32ビットバスマスタ)
接続コネクタ PCカード本体 専用AVコネクタ×1、アンテナ端子(φ3.5ミニジャック通電可)×1、DCジャック×1
AVケーブル S-Video(ミニDIN7ピン)×1、コンポジット(RCAピン)×1、オーディオ(RCAピン)×2(R/L)
アンテナ接続
ケーブル
F型(メス)
TVチューナ部 映像信号方式 NTSC(日本)方式
TV音声 音声多重/ステレオ放送対応
受信可能
チャンネル
VHF 1〜12ch、UHF 13〜62ch、CATV C13〜C63*
ビデオ入力部 ビデオ入力信号 NTSC
外形寸法・重量 54mm(W)x 125.9mm(D)x 11.9mm(H)・約50g
* PCカードスロット挿入部:Type-II
電源電圧 +3.3V(CardBusスロットより供給)
消費電流
TV 受信時 :860mA(TYP)   S-Video入力時 :400mA(TYP)
コンポジット入力時 :360mA(TYP)   アイドル時 :280mA(TYP)

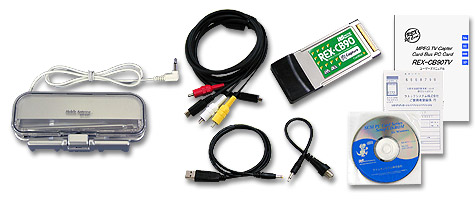

添付品
  • PCカード本体(REX-CB90TV)
  • Mobileアンテナ(REX-ANT1)
  • アンテナ接続ケーブル(約15cm)
  • 専用AVケーブル(約150cm)
  • USBバスパワーケーブル(約70cm)
  • ソフトウェアCD-ROM×1
  • 取扱説明書
  • 保証書(1年)
添付ソフトウェア ドライバソフトウェア、Ulead 社製Video@Home2
対応パソコン CardBus対応もしくは弊社製REX-CBS52/CBS40を装備したWindowsPC
対応OS Windows XP、Windows 2000、Windows Me、Windows 98SE
JANコード 4949090910065
標準価格(税別) ¥21,000
パッケージ パッケージイメージ

* CATVについて
ホームターミナル(アダプタ)等の専用受信機が必要なCATVは受信できない場合があります。その場合はPCカードに接続した専用AVケーブルから映像を取り込んでご利用ください。CATV会社によりサービス地域や内容に違いがあり、すべてのCATV受信をサポートするものではありません。


■添付アンテナ(REX-ANT1)一般仕様
名称 Mobileアンテナ(ブースター内蔵)
受信周波数 FM:76〜90MHz
VHF:90〜108、170〜222MHz
UHF:470〜770MHz
感度(ブースター利得) FM/VHF:17〜23dB
UHF:15〜22dB
出力インピーダンス 75Ω
接続コネクタ φ3.5mmミニプラグ、DCジャック
電源電圧 DC 5V(3.5mmミニプラグまたはDCジャックより供給)
消費電流 50mA
外形寸法・重量 149(W)×64(L)×47(H)mm(VHF/FMロッドアンテナ収納時・突起部含まず)
約175.2g(据え置き用補助スタンド含まず)

* 弱電界地域や受信環境の悪い場所では、性能が発揮されません。
* アンテナクリップは、厚さ6〜18mmに対応しています。


■添付ソフトウェア(Video@Home 2)一般仕様
ビデオ入力信号 NTSC
入力映像調整 明るさ、コントラスト、色合い、鮮やかさ、シャープネスを調整可能
* エンコード結果に反映されます
サンプリング周波数 44.1kHz/48kHz
ビデオ圧縮方式 ISO/IEC 13818-2 (MPEG-2 ビデオ)
ISO/IEC 11172-2 (MPEG-1 ビデオ)
解像度 動画:最大 720x480
静止画:720x480
動画ビットレート MPEG-2:最大8Mbps (CBR/VBR)
オーディオ圧縮形式 ISO IEC 11172-3 (MPEG-1 オーディオ) Layer 1/2 準拠
オーディオビットレート 64〜384kbps(MAX)

* Transmeta製プロセッサはサポートしておりません。
* リアルタイムキャプチャのパフォーマンスを確保するには、PentiumIII 800MHz 相当以上のCPU(PentiumIV 1.8GHz以上推奨)、メモリ128MB以上、ATA66 以上の対応HDDが必要です。
* PCカードスロットの形状により、上側スロットに装着できない場合や、他のPCカードと同時に使用できない場合があります。
* 必要となる容量は、8Mbps可変ビットレート(VBR)で録画した場合1時間あたり約2GB、2Mbps可変ビットレート(VBR)で録画した場合1時間あたり約580MBとなります。(目安であり、録画する映像により異なります)
* パソコンのグラフィックス表示機能によってはTVプレビュー時に表示が追いつかない場合がありますが、HDDへのキャプチャは正しく実行されています。
* TVゲーム等の高速レスポンスを必要とする機器の接続には向いていません。

  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
