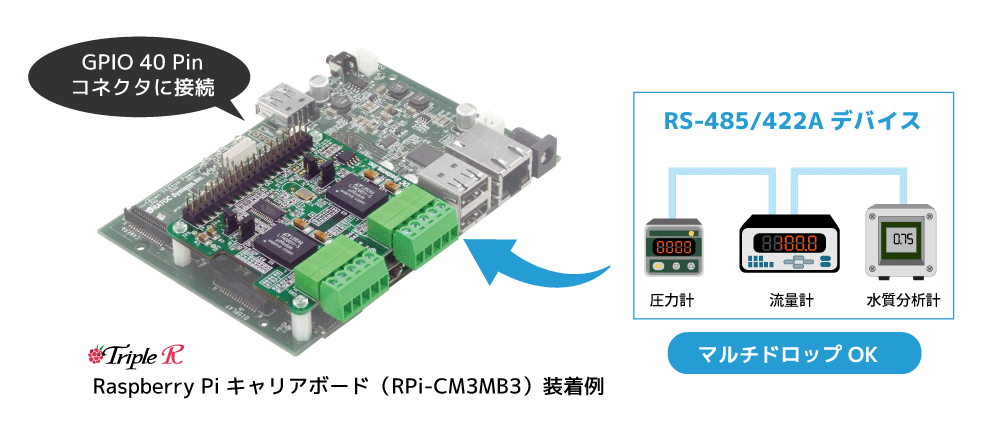

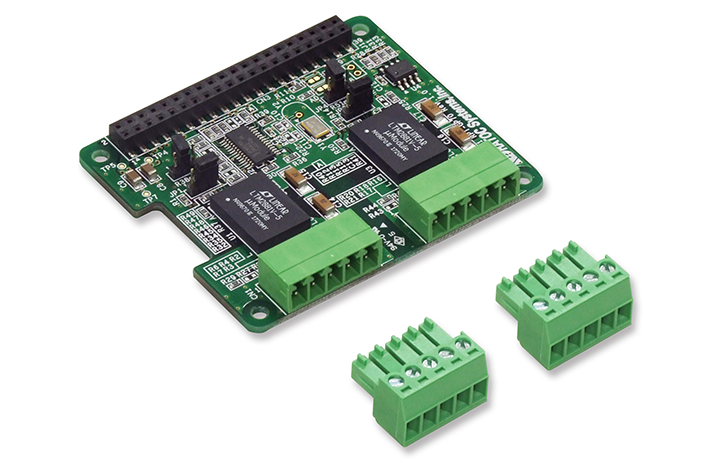

本製品は、RS-485/422Aシリアル通信が可能な、HATサイズ(65mm×56.5mm)のRaspberry Pi 拡張ボードです。本製品をRaspberry PiのGPIO（I2C）コネクタに接続し、FA現場の機器（PCやPLC、マイコンボードなどのコントローラー）の制御や、各種測定器を使った計測などがおこなえます。

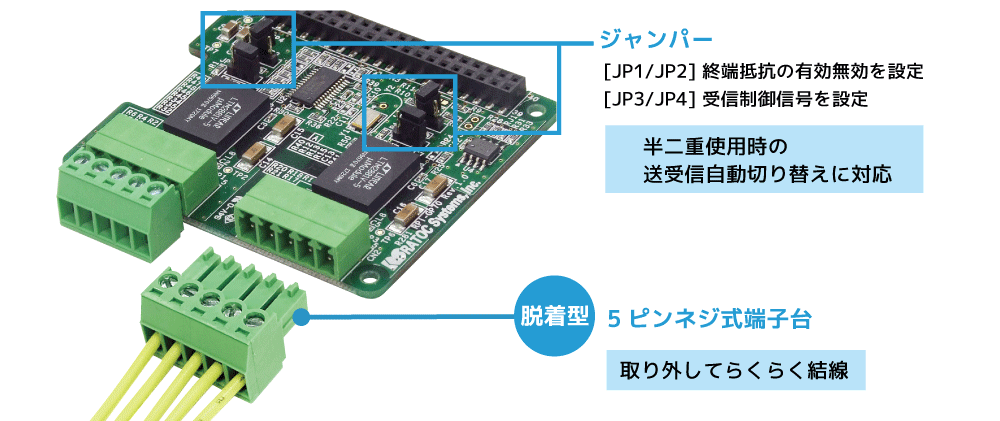

シリアルポートコネクタは5ピンネジ式脱着型端子台で、基板へ装着済み。結線やリプレイス時のケーブル接続を省力化します。シリアルポート0[CN1]とポート1[CN2]の終端抵抗と受信制御信号のON/OFFは、基板上のジャンパーにショートプラグを装着するだけの簡単設定。

Pythonモジュール「PyModbus」で、Modbus方式のシリアル通信をおこなうポートとして動作することを確認済み。

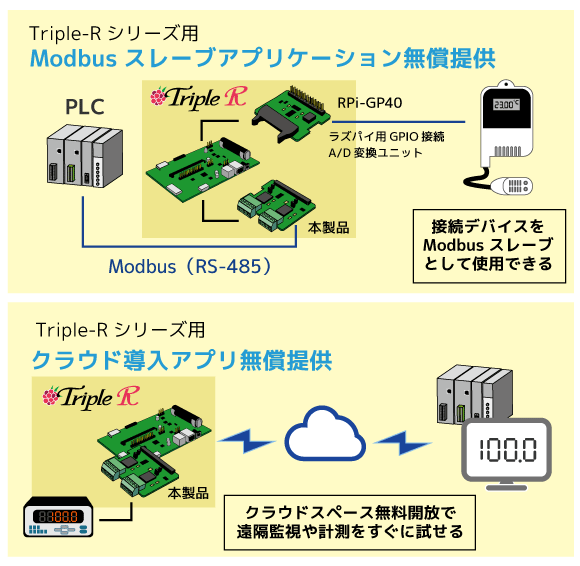

さらに、当社Triple-Rシリーズユーザーを対象に、Modbusプロトコル対応のスレーブアプリケーションと、クラウド導入WEBアプリケーションを無料提供しています。

ModbusスレーブアプリはRaspberry PiをModbusスレーブデバイスとして動作させるアプリで、Modbus/TCP、Modbus/ASCII、Modbus/RTU各種モードに対応しています。

クラウド導入WEBアプリは、当社Triple-Rシリーズからのデータをクラウド経由で管理・制御するためのテスト環境を提供しています。

⇒ 各アプリの詳細をみる

• I2C-シリアル2ポートのコントローラーにSC16IS752を採用
  本製品のシリアルコントローラーは、SC16IS752（NXP社）を採用しています。
• 絶縁型トランシーバー搭載、2ポート間も絶縁（絶縁耐圧は2.5KV）
  コントローラーとドライバ/レシーバ間を絶縁(絶縁耐圧2.5kV)。さらに2ポート間（CN1とCN2間）も絶縁し、強力にノイズ対策。安定した長距離伝送が可能です。
• 送受信各64ByteのFIFOバッファ搭載
  高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。
