パソコンのUSBポート(Type-A)にRS-232C機器を接続

USBシリアルコンバーター REX-USB60F

  • REX-USB60F

  • JANコード:
  • 4949090600010
  • 標準価格(税別):
  • 6,400円
  • REX-USB60F-25
    (ロングケーブル、2年保証)

  • JANコード:
  • 4949090600492
  • 標準価格(税別):
  • 7,800円
  • Windows
  • macOS
  • Windows Mobile

REX-USB60F ご購入はこちらから

REX-USB60F-25 ご購入はこちらから

バスパワー供給モデルのサンプルご購入はこちらから

製品特徴

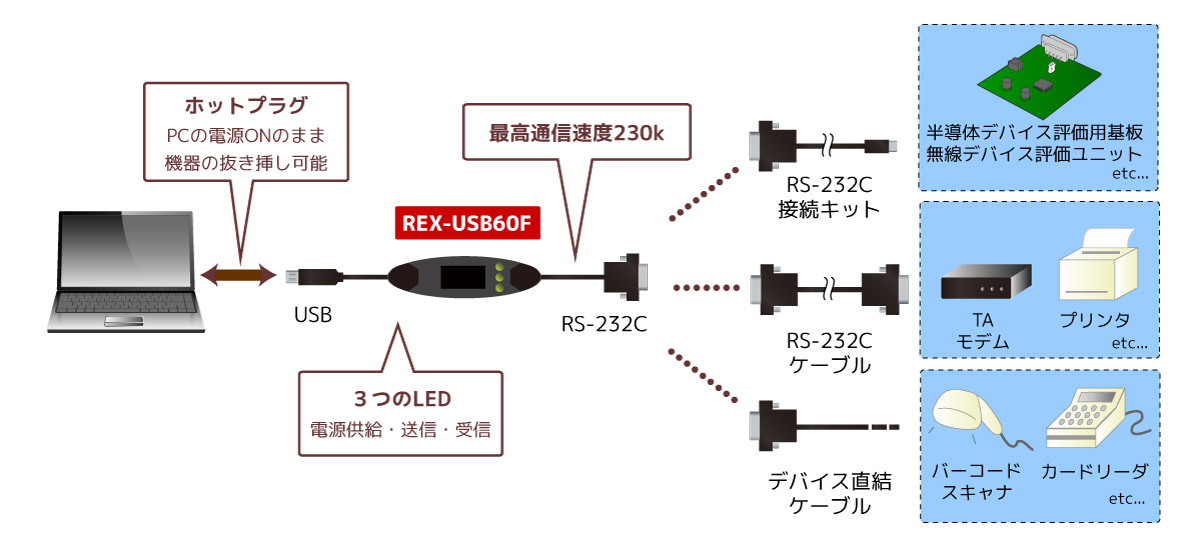

USB ポートにRS-232C 機器が接続可能

RS-232Cポートをもたないパソコンでも本製品をUSBポートに接続するだけで、RS-232C機器が使用可能に。バーコードスキャナー、磁気カードリーダー、モデム、RF-IDタグリーダー、電源装置などを接続可能です。
POSシステム組み込み用途などで生じるRS-232Cポート不足はUSBで解消。USBバスパワーで動作するので、ACアダプターなどの外部電源は不要です。

コネクタはD-Sub 9ピン(オス)を採用。別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。

シーケンサーなど計測制御機器にも対応

本製品は、電子天びんやシーケンサーなどの計測制御系機器の接続インターフェイスとしても広く使用されています。

設定不要の簡単セットアップ(Windows)

ダウンロード提供しているデバイスドライバーにより、仮想的にCOM(RS-232C)ポートとして認識されます。パソコンのIRQリソースは占有せず、空いているCOMポートに仮想COMポートとしてアサインされます。

また、COMポート番号は、デバイスマネージャーより変更可能です。

COMポート用アプリケーションが使用可能

専用デバイスドライバーにより、仮想COMポートとして認識されるため、RS-232Cデバイスメーカー各社が提供するほとんどのCOMポート用アプリケーションがそのまま使用できます。

すべてのCOMポートアプリケーションをサポートするものではありません。

16bitアプリケーションやI/Oポートを直接制御しているアプリケーションは使用できません。

最大DTE 通信速度230K

専用デバイスドライバーにより、最大DTE 通信速度230K までサポート。

通信状態がよくわかる通信モニターLED

電源はUSBポートからのバスパワーを使用。USBからバスパワー供給がおこなわれていれば、デバイスマネージャがロードされた時にPower LED が点灯します。

REX-USB60F本体にはPOWER LEDのほか、送信・受信LED を搭載。 データの流れを簡単にモニターすることができます。

Windows/MacOS/PDA対応

Windows とMacOSの両プラットホームに対応。USBポートを装備したWindowsサーバにもRS-232Cデバイスを接続できます。

ケーブル長・保証期間の異なる2モデルを用意

本体とRS-232Cコネクタ間のケーブル長が29cmの通常モデル「REX-USB60F」と、250cmのロングケーブルモデル「REX-USB60F-25」の2モデルを用意しています。 ロングケーブルモデルは2年のロング保証。

有害10物質不使用

本製品は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害10物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み

持ち運びにも便利な軽量・スマートデザイン

本体部分のサイズは85mm(L) x 28mm(W) x 11mm(H)。重量はREX-USB60Fが約55g、REX-USB60F-25が約105g。スマートかつコンパクトで、携帯機器との持ち運びにも便利です。

対応パソコン

USBポートを装備した以下の機種
● WindowsPC
● Mac
● Windows Mobile 搭載機
● 弊社製REX-CFU2(USBホストCFカード)を接続した動作確認済みPDA

対応OS

Windows

Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Me、Windows 98SE
Windows Server 2022、Windows Server 2019、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003
※32ビット/64ビット両対応

MacOS

MacOS X 10.0.4以降

PDA

Windows Mobile 6.0、Windows Mobile 5.0、Windows Mobile2003 SE、Windows Mobile 2003

対応デバイス

バックアップ電源、磁気カードリーダー、シリアルプリンター、モデム、TA、電子天秤など、RS-232Cポート搭載の機器

RS-232Cポートに接続して使用するシリアルマウスはサポートしていません

使用事例

組み込みマイコンのソフトウェア開発

組み込みマイコンの開発に伴う制御には、シリアルインターフェースが多く使用されていますが、最近のパソコンにはシリアルポートが搭載されていません。そこで、現場に持ち込んだノートPCにREX-USB60Fを取り付けてUSBをシリアルに変換し、マイコンを接続します。ターミナルソフトでシリアルポートのオープンをおこなって、マイコンのシリアルポート(/dev/ttyS0)と通信し、組み込んだソフトウェアのデバッグをおこないます。

REX-USB60FのI/Oレベル変更が必要な場合は、弊社によるカスタマイズが可能です



Excelを使用した読み取りデータの分析

計測・制御機器にかかる作業で、測定データ収集の次に発生するのは集計・抽出・グラフなど分析用データの作成です。これらのデータを効率的に生成する方法として、Microsoft
Officeシリーズに搭載されているプログラミング言語「VBA(Visual Basic for Applications)」の活用があります。Excel上で作成したVBAプログラムでRS-232C機器からのデータをセルへ入力し、作表・分析・条件トリガー設定などはExcelの機能をそのまま使用します。これにより、プログラム開発にかかる時間を短縮できるだけでなく、グラフの形式や条件などをExcel上で容易に変更でき、運用面のメリットも享受できます。

アプリケーションを自作する

弊社では、RS-232Cにつないだ機器からのデータを、直接Excelのシートへ入力するための簡単なサンプルプログラム(VBA)を用意しています。REX-USB60FはOS上で仮想的にCOMポートとして認識されるので、シリアル通信用の関数を使用した通信が可能です。データの受信は、各計測機器で用意されているコマンドを使用します。

【例1】
バーコードリーダから読み取ったデータを、
Excelシートへ取り込む

【例2】
温度計から読み取ったデータを、
Excelシートへ取り込む

サンプルソース(VBAの一部抜粋)

提供しているサンプルプログラムは、COMポートをオープンして接続機器からデータを取り込み、COMポートをクローズする処理をおこなっています。通信には、VBAで用意されているMSCommコントロールを使用しています。REX-USB60F以外の弊社製RS-232Cインターフェイスでも、同様のソースでシリアル通信がおこなえます。

‘ === MSCommコントロールの各通信パラメータ設定
MSComm.xxx = xx
‘ === COMポートのオープン処理 ===
MSComm.PortOpen = True
‘ === データ受信時 ===
‘ CommEvent プロパティの値が変化すると、このイベントが常に発生
Private Sub MSComm_OnComm()
Select Case MSComm.CommEvent
‘ RThreshold プロパティで指定された数のバイトを受信
Case comEvReceive
(MSComm.Inputで受信)
End Select
End sub
‘ === データ送信時 ===
(MSComm.Outputで送信)
‘ === 終了時はCOMポートをクローズ ===
MSComm.PortOpen = False

市販のアドインソフトを使う

弊社では、RS-232Cにつないだ機器からのデータを、直接Excelのシートへ入力するための簡単なサンプルプログラム(VBA)を用意しています。REX-USB60FはOS上で仮想的にCOMポートとして認識されるので、シリアル通信用の関数を使用した通信が可能です。データの受信は、各計測機器で用意されているコマンドを使用します。

【例】 輝度の特性測定ソフト(システムハウス・サンライズ社製)にて、有機ELのI-V-L特性を測定
Excel上の電圧/電流リストに従って、電源電圧器(弊社製USB-GPIBコンバータREX-USB220で接続)を制御。測定したI-V特性データはExcelに入力され、自動的に作図までおこないます。同時に、輝度計(REX-USB60Fで接続)での測定と入力、作図もおこなわれます。

システムハウス・サンライズ社ホームページへ

カスタマイズ例

外部への電源供給対応(REX-USB60FPW)

  • RS-232C機器に電源供給が可能
    USBバスパワーをRS-232C側(D-SUB 9ピン)に出力。別電源が必要だったRS-232C機器が、本製品1本で接続可能になります。

  • 供給可能な容量は最大450mA
    定格電圧はDV 5V、本製品の駆動に必要な電源は50mA、RS-232C機器に供給可能な容量は最大450mAです。
    * 実際に出力可能な値は各パソコンのUSBポートに依存します。

  • 電源出力をおこなうピン番号は変更可能
    * 電源出力をアサインしたピン番号は使用できません。

【ご案内】サンプルはe2e Storeにて販売しています。

インターフェイス電圧レベル変更(REX-USB60FTTL)

外部インターフェイスをTTLレベル(+5V-0V)に変更可能。レベル変換が必要だった装置との接続にREX-USB60FTTLを使用して、直接パソコンと接続することが可能になります。

カスタムが発生するため、ロットによるご発注か、継続案件でのみの対応となります。

ケーブル長・コネクタの変更

  • ケーブル長の変更
    USB側やRS-232C側のケーブル長を、他の長さに変更することができます。
  • コネクタの変更
    USB側やRS-232C側のコネクタ(D-Sub 9ピン)を、他のコネクタ形状に変更することができます。

カスタムが発生するため、ロットによるご発注か、継続案件でのみの対応となります。

本製品のカスタマイズについて

受託開発(OEM)のお問い合わせフォームからお問い合わせください。

製品仕様

名称 USBシリアルコンバーター USBシリアルコンバーター
(2.5mロングケーブルモデル)
型番 REX-USB60F REX-USB60F-25
インターフェイス 【USB 】 USB Specification Rev 1.1準拠
【RS-232C 】RS-232C
RS-232C
最大DTE速度
最大230 Kbps
LED インジケータ POWER /TXD /RXD
接続コネクタ USB(SeriesA コネクタ)
RS-232C(D-Sub9 オス/固定ネジ#4-40 六角メス)
電源電圧 DC+5V (USB バスパワー)
平均36mA (5V )/最大60mA (5V )
外形寸法・重量 本体部85mm(L) x 28mm(W) x 11mm(H) 、ケーブル全長約85cm、重量55g 本体部85mm(L) x 28mm(W) x 11mm(H) 、ケーブル全長約300cm、重量105g
添付品
  • REX-USB60F本体
  • インストールガイド
  • 保証書(1年)
  • REX-USB60F-25本体
  • インストールガイド
  • 保証書(2年)
DLソフトウェア シリアル通信ドライバー(Windows用・MacOS用・Windows Mobile用)
対応機種 USB ポートを装備したWindowsPC、Mac、Windows Mobile搭載機、弊社製REX-CFU2を接続した動作確認済みPDA
対応OS Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Me、Windows 98SE、Windows Server 2022、Windows Server 2019、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、MacOS X 10.0.4以降、Windows Mobile 6.0、Windows Mobile 5.0、Pocket PC 2003 SE、Windows Mobile 2003
※Windowsは32ビット/64ビット両対応
JANコード 4949090600010 4949090600492
標準価格(税別) ¥6,400 ¥7,800
  • 本製品は パソコンのUSBポートにシリアル機器を接続するものです。USB機器をパソコンのシリアルポートに接続することは出来ません
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
  • “REX”は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。

ハードウェア仕様

コネクタピンアサイン

D-SUB 9ピンオス

ピン番号 信号名 略称 DTE-外部 説明
1 Data Carrier Detect(DCD)   キャリア検出 キャリア検出の通知
2 Receive Data(RD) 受信データ データの受信
3 Transmit Data(TD) 送信データ データの送信
4 Data Terminal Ready(DTR) 端末レディ 使用可能であることを通知
5 Signal Ground(SG) 信号用接地 SD/RD共通のアース
6 Data Set Ready(DSR) データセットレディ 使用可能であることを通知
7 Request to Send(RS) 送信要求 送信の停止再開の要求
8 Clear to Send(CS) 送信許可 受信の停止再開の通知
9 Ring Indicate (RI) 被呼表示 着信の通知
