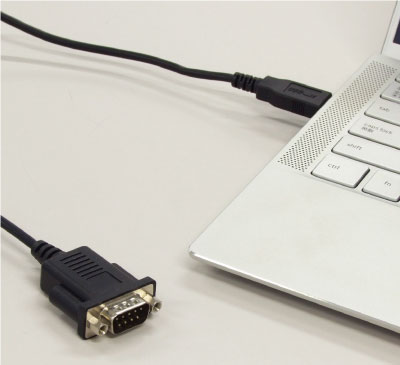

パソコンのUSBポート（Type-A）にRS-232C機器を接続

USBポートにRS-232C機器を接続

本製品はパソコンのUSBポートに、RS-232C機器（シリアルデバイス）を接続するためのデバイスです。USBポートからのバスパワーで動作し、外部からの電源供給は不要です。

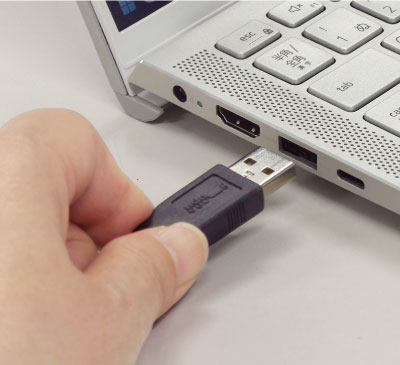

標準搭載のUSBポートに接続できる、パソコンの電源を切らなくても必要な時にRS-232C機器の取り付けや取り外しがおこなえるなど、USB変換ならではのメリットがあります。

シリアル側の着脱は電源OFFを確認後おこなってください。

シーケンサーなど計測制御機器にも対応

設定不要の簡単セットアップ、COMポートとして認識

デバイスドライバーをダウンロード提供。セットアップファイルを実行して本製品をUSBポートに接続するだけで、仮想的にCOM（RS-232C）ポートとして認識されます。パソコンのIRQリソースは占有せず、空いているCOMポートに仮想COMポートとしてアサインされます。COMポート番号は、デバイスマネージャーより変更可能です。

COMポート用アプリケーションが使用可能

専用デバイスドライバーにより、仮想COMポートとして認識されるため、RS-232Cデバイスメーカー各社が提供するほとんどのCOMポート用アプリケーションがそのまま使用できます。

すべてのCOMポートアプリケーションをサポートするものではありません。

16bitアプリケーションやI/Oポートを直接制御しているアプリケーションは使用できません。

最大DTE 通信速度230K

専用デバイスドライバーにより、最大DTE 通信速度230Kbps までサポート。

通信状態がよくわかる通信モニターLED

WindowsおよびWindows Server、Android OSに対応

Windows PCのほか、USBポートを装備したWindows Serverにも対応。
プログラム作成により、Android端末とRS-232C通信をおこなうことも可能です。（Android OS用サンプルプログラムをダウンロード提供）

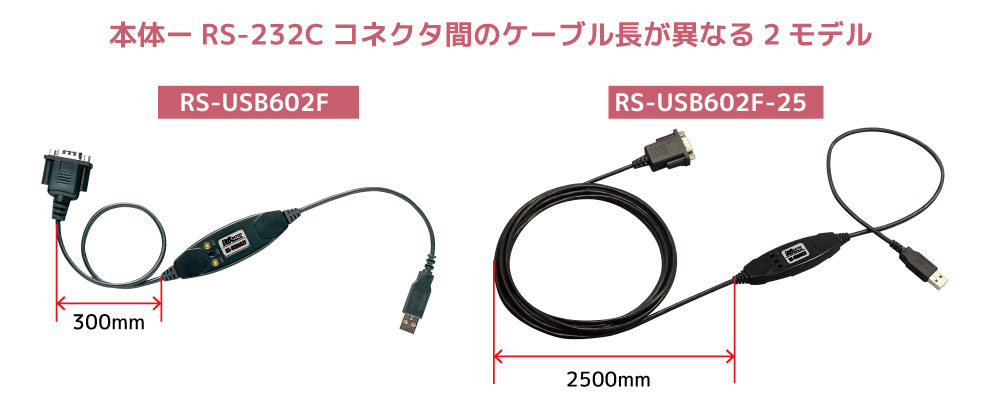

ケーブル長の異なる2モデルを用意

本体とRS-232Cコネクタ間のケーブル長が30cmの通常モデル「RS-USB602F」と、250cmのロングケーブルモデル「RS-USB602F-25」の2モデルを用意。設置場所や用途に合わせてお選びいただけます。

有害10物質不使用

RS-USB602Fは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み

持ち運びにも便利な軽量・スマートデザイン

本体部分のサイズは85mm(L) x 28mm(W) x 11mm(H)。重量はRS-USB602Fが約55g、RS-USB602F-25が約105g。スマートかつコンパクトで、持ち運びにも便利です。

対応機種

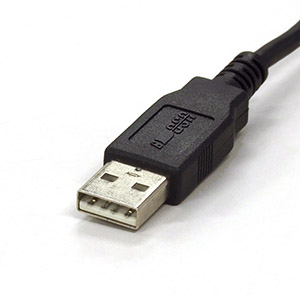

USB Type-Aポートを装備したWindows PC、Android端末

対応OS

Windows 11、Windows 10、Windows Server 2022、Windows Server 2019
※32ビット/64ビット両対応

Android OS

RaspberryPi OS

対応デバイス

バックアップ電源、磁気カードリーダー、シリアルプリンター、モデム、TA、電子天びんなど、RS-232Cポート搭載の機器

RS-232Cポートに接続して使用するシリアルマウスはサポートしていません

使用事例

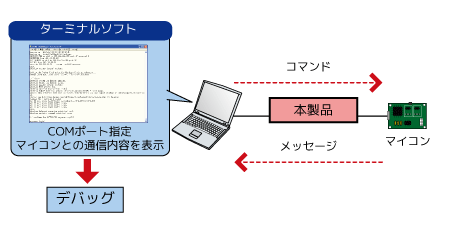

組み込みマイコンのソフトウェア開発

組み込みマイコンの開発に伴う制御には、シリアルインターフェースが多く使用されていますが、最近のパソコンにはシリアルポートが搭載されていません。そこで、現場に持ち込んだノートPCにRS-USB602Fを取り付けてUSBをシリアルに変換し、マイコンを接続します。ターミナルソフトでシリアルポートのオープンをおこなって、マイコンのシリアルポート（/dev/ttyS0）と通信し、組み込んだソフトウェアのデバッグをおこないます。

RS-USB602FのI/Oレベル変更が必要な場合は、弊社によるカスタマイズが可能です



Excelを使用した読み取りデータの分析

計測・制御機器にかかる作業で、測定データ収集の次に発生するのは集計・抽出・グラフなど分析用データの作成です。これらのデータを効率的に生成する方法として、Microsoft Officeシリーズに搭載されているプログラミング言語「VBA（Visual Basic for Applications）」の活用があります。Excel上で作成したVBAプログラムでRS-232C機器からのデータをセルへ入力し、作表・分析・条件トリガー設定などはExcelの機能をそのまま使用します。これにより、プログラム開発にかかる時間を短縮できるだけでなく、グラフの形式や条件などをExcel上で容易に変更でき、運用面のメリットも享受できます。

アプリケーションを自作する

【例１】
バーコードリーダから読み取ったデータを、
Excelシートへ取り込む

【例２】
温度計から読み取ったデータを、
Excelシートへ取り込む

カスタマイズ例

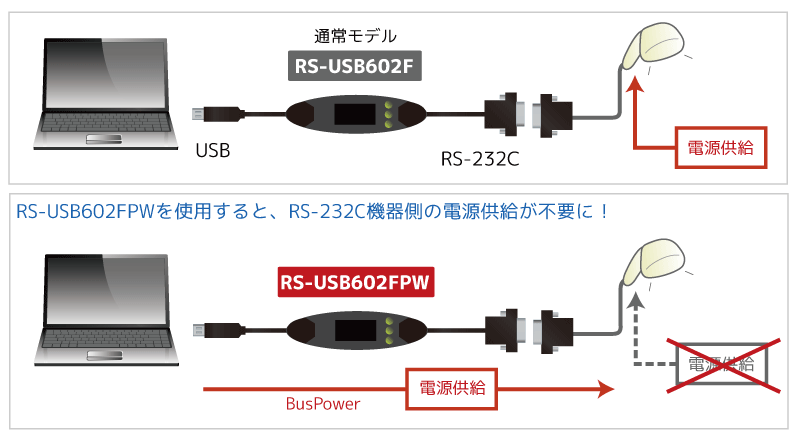

外部への電源供給対応（RS-USB602FPW）

• RS-232C機器に電源供給が可能
  USBバスパワーをRS-232C側（D-SUB 9ピン）に出力。別電源が必要だったRS-232C機器が、本製品1本で接続可能になります。

• 供給可能な電源容量を変更可能
  　定格電圧DC 5V、本製品の駆動は約25mA。
  　出荷時のUSB Descriptor Max BUS Powerの値は100mAです。
  * 実際に出力可能な値は各パソコンのUSBポートに依存します。

• 電源出力をおこなうピン番号は変更可能
  * 電源出力をアサインしたピン番号は使用できません。

【ご案内】サンプルはe2e Storeにて販売します。

e2e Storeご注文ページ(準備中)

インターフェイス電圧レベル変更（RS-USB602FTTL）

外部インターフェイスをTTLレベル（+5V-0V）に変更可能。レベル変換が必要だった装置との接続にRS-USB602FTTLを使用して、直接パソコンと接続することが可能になります。

カスタムが発生するため、ロットによるご発注か、継続案件でのみの対応となります。

ケーブル長・コネクタの変更
