■eSATAリムーバブルケース(外付け5ベイ・アルミ) SA-DK5ES

5台のHDをeSATAケーブル1本で接続できる高速リムーバブルケース

eSATAリムーバブルケース(外付け５ベイ・アルミ)

製品型番	SA-DK5ES
価格(税別)	￥81,000
JANコード	4949090750470

	Win Vista/XP/2000/Server 2003
	MacOS X 10.4.x以降

製品特徴

● eSATAリムーバブルケースで高速転送
● eSATAケーブル1本でリムーバブルケース5台接続
● HDはカートリッジ式で入れ替え簡単
● OSの機能を利用したソフトウェアRAID構築が可能
● DTP、映像分野の高速大容量ストレージとしても最適

● 各HDへのアクセス状況がわかるLED装備
● SATA II ホットプラグ・3Gbps・NCQ 対応
● 放熱に配慮したアルミ筐体・ファン搭載
● 250W電源搭載による電力安定供給
● 多様な拡張カードのセットモデルを用意

eSATAリムーバブルケースで高速転送

eSATAはSATAネイティブな規格のため変換によるオーバーヘッドがなく、接続したSATA HDの性能を十分に引き出します。

【外付けに特化した規格 eSATA】

eSATAでは、従来の内部接続用SATAに比べて抜け落ちにくく、ケーブル挿抜可能回数を大幅にUPしたコネクタを採用。ケーブルはノイズ対策のシールドを強化したものとなるなど、外付けとしての利便性が格段に向上。ストレージ機器への採用が進んでいます。

※SATA(内蔵用)とeSATAは物理的な互換性はありません。

従来のSATAケーブル（L字型コネクタ）	eSATAケーブル（I字型コネクタ）

内部接続の規格	外付けに最適化

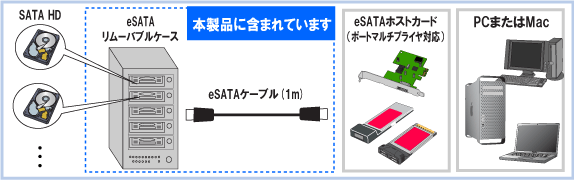

eSATAケーブル1本でリムーバブルケース5台接続

SATA 1ポートで複数台のドライブを使用可能にするポートマルチプライヤ。本機能のコントローラを内蔵することにより、eSATAケーブル1本でHD 5台の接続を実現しています。

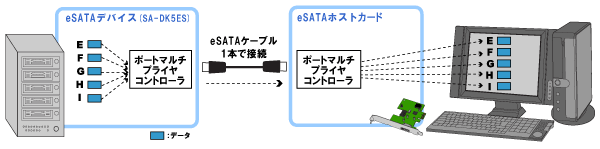

【ポートマルチプライヤは、例えるとeSATAのHUB】

SATAII規格に含まれているポートマルチプライヤ。本製品の場合、例えばデータ読み込み時はケース内部のポートマルチプライヤコントローラが5台分の信号を束ねて1本のケーブルに伝送。ホストカード側に搭載しているポートマルチプライヤコントローラで信号を分割します。

ポートマルチプライヤ対応なら、ケーブル1本で複数デバイスの接続が可能に！
ポートマルチプライヤは、対応デバイスと対応ホストが揃うことで実現します

【当社製ポートマルチプライヤ対応eSATAホストカード一覧】（2007年3月現在）

型番	REX-PE30S	REX-EX30S	REX-PCI15PM	REX-CB15PM
スロット	PCI Express	ExpressCard	PCI	CardBus
転送速度（理論値）	3Gbps	3Gbps	1.5Gbps	1.5Gbps
Windows	Vista/XP/2000 /2003 Server 搭載のPC	Vista/XP/2000/Server 2000 /2003 Server 搭載のPC	Vista/XP/2000搭載のPC
Mac	Mac Pro * G5には未対応	MacBook Pro	PowerMac G4/G5 （X 10.4.x以降）	PowerBook G4 （X 10.4.x以降）
備考	セット：SA-DK5ES-PE			通販専売

HDはカートリッジ式で入れ替え簡単

リムーバブルケースは、カートリッジ方式のトレイにより、本体カバーを開けることなく内蔵HDが交換できます。HDに空きがなくなったときや障害時のメンテナンスはもちろん、使うときだけHDを交換して使うディスク単位の使い分けも手軽に実現できます。

HD追加時には、内蔵SATA HDと同時にREX-SATAシリーズ交換用トレイも追加。ブラック・スノーホワイトなどのカラー、ABS・アルミモデルなど、豊富なラインナップの中から選択可能です。

OSの機能を利用したソフトウェアRAID構築が可能

各ベイはそれぞれを独立したディスクとして使用できるほか、OS標準のソフトウェアRAID機能により、速度優先のストライプや信頼性重視のミラーなど、異なるディスクモードを柔軟に組み合わせることができます。

【スタンダード接続】最大5台のHDを増設	【ディスクモードの組み合わせ自在】ソフトウェアRAIDで柔軟に対応	【HDは5台揃っていなくてもOK】必要なHDだけ装着して使用

※本製品はハードウェアRAIDに対応していません。 ※本製品からのシステム起動はできません。

【転送速度比較】

OS標準機能のソフトウェアRAIDを構築。ベンチマークソフト FD Bench 1.01 を使用して、HDへのアクセス速度を測定しました。

［環境］
CPU：Intel pentium 4 3GHz、M/B：Intel D915GEVL
OS：Microsoft Windows Server 2003
内蔵HD：Seagate ST3160812AS x5
eSATA：当社製 REX-PE30S

【OSのソフトウェアRAID対応表】

ディスクモード		メリット	Windows					各ディスクモードの説明（ベーシックとの比較）
ディスクモード		メリット	Vista	XP	XPx64	2000	Server 2003	各ディスクモードの説明（ベーシックとの比較）
ベーシック		ホットプラグOK	○	○	○	○	○	各HDを独立したディスクとして使用する、スタンダード接続。
ダイナミック	スパン	大容量	○	○*1	○	○	○	複数HDを1つのドライブとして使用します。（ストライプ化はおこないません）＜おすすめ＞容量の異なるHDを1台の大容量ドライブにする
	ストライプ (RAID0)	大容量速度優先	○	○*1	○	○	○	複数HDを1つのドライブとして均等・交互に使用（ストライプ化）することで、HDのリードライトによるボトルネックを解消し、最高のパフォーマンスを発揮します。ただし、いずれかのディスクが破損すると、データは読み込めなくなります。＜おすすめ＞高速・大量データ転送、マルチメディアコンテンツ
	ミラー (RAID1)	信頼性向上	×	×	×	×	○	修復に使用する複製データを異なるHDに保存します。使えるHDスペースは実際の合計値の半分となります。(容量が異なるHDの組み合わせでは、少ない方) ＜おすすめ＞大切なデータの自動バックアップ
	RAID5	信頼性向上 (HD容量を効率的に使用)	×	×	×	×	○	修復方法としてパリティ方式を採用することで、ミラーに比べてHDスペースを効率的に利用できます（ただし、HDは3台以上必要）。ストライプをおこなっていますが、特にライトにおいては、パリティ生成によるアクセス速度低下が発生します。＜おすすめ＞データ参照が多いファイルサーバなど

*1 Windows XP Professional のみ対応(Home Edition は対応していません)
* 複数のWindowsPCでデータを共有するためには、ベーシック形式でフォーマットしておく必要があります。(ダイナミック形式のNTFSでフォーマットしたハードディスクは、他のPCからアクセスできません)
* MacOSとWindowsでデータを共有するためには、WindowsのFAT形式でフォーマットしておく必要があります。(NTFS形式はMacでサポートされていません)

MacOS

スパン、ストライプ、ミラーのRAID構築が可能。

DTP、映像分野の高速大容量ストレージとしても最適

外付けとしては、FireWireやUSB2.0をしのぐ高速規格eSATA。内蔵ハードディスク並みの転送速度で、作業効率を大幅Up！

本製品は、WindowsのほかMacOSでもOS標準のソフトウェアRAID（ディスクユーティリティ）に対応。ストライプでさらに高速性を追求したり、ミラーでディスク上の重要なデータを自動的にバックアップしたりと、必要に応じて5台のハードディスクを活用したRAIDを構築できます。

テレビ録画などのホビーユースはもちろん、DTPや映像分野のプロフェッショナルユースにも最適です。

各HDへのアクセス状況がわかるLED装備

本製品にはそれぞれのHDへの電源ON/OFFを確認するトレイ通電ランプ（緑）のほか、アクセス状況が一目でわかるアクセスランプ（赤）を搭載しています。

SATA II ホットプラグ・3Gbps・NCQ 対応

■	起動したままトレイ交換！ホットプラグ対応	（Windows）「安全に取り外し」を実行 (MacOS) HDをゴミ箱にドラッグ
	パソコンの電源をオンにしたまま、トレイの挿入・取り外しができるホットプラグに対応。トレイ交換のたびにパソコンやケース本体の電源を切る必要はありません。Windowsでは添付のホットプラグツールで取り外しを実行、Macではゴミ箱にドラッグしてトレイの取り外しをおこないます。IDE変換トレイ(別売)使用時もホットプラグ可能。 ※ホットプラグをおこなうには、HDフォーマット時ベーシックモードに設定する必要があります。（ダイナミックディスクのホットプラグはできません）	（Windows）「安全に取り外し」を実行 (MacOS) HDをゴミ箱にドラッグ
■	高速 3Gbps 転送対応	各段にアクセスLEDを搭載状態を確認しながらホットプラグ
	高速化のすすむ 3Gbps ハードディスクの性能を活かすことができます。
■	NCQ(Native Command Queuing) 対応
	ハードディスクへのアクセスを最適化する NCQ が使用可能です。

※NCQなどSATA ネイティブな機能を使用するためには、その機能に対応した環境(ハードディスク、インターフェイス、ドライバ、BIOSなど)が必要です。

放熱に配慮したアルミ筐体・ファン搭載

本体背面に、ハードディスクの安定動作をサポートする大口径80mm 角ファンを２基搭載。HDを格納しているトレイには、放熱効果の高いアルミ製を採用。さらに熱伝導パッド（沖電気工業製「まず貼る一番®」）をHDの熱源となるIC部やモータ部に貼付することで、HDとトレイの間に空気をはさまず、効率的に熱を逃がす設計となっています。

【冷却機構】	【HD温度グラフ】

	Read 2時間連続アクセス実行後のHDの温度を測定。 OS：Microsoft Windows XP Pro、HDD：Seagate ST3250823AS

HDの温度を低く保つことで、高速回転ハードディスクの長時間使用や負荷のかかる処理でも、HDからの発熱によるリード/ライトエラー増加や、ディスク寿命の短命化を防ぎます。

250W電源搭載による電力安定供給

ケース内蔵の電源には、大容量250W電源を搭載。5台のHDを同時に稼動させても十分に電力供給がおこなわれ、安心して使用できます。

多様な拡張カードのセットモデルを用意（RATOC Direct専売）

通販サイト RATOC Direct にて、本製品が接続できるeSATAホストインターフェイスカードをセットにしたモデルをご用意。デスクトップパソコン用としてPCI ExpressモデルとPCIモデル、ノートパソコン用としてExpressCardモデルとCardBusモデルのセット４種を用意し、環境に応じたポートマルチプライヤ対応eSATAインターフェイスの導入をあわせてサポートします。

eSATA ポートマルチプライヤ対応製品ラインナップ（通販サイト） >>
