| ■eSATA リムーバブルRAIDケース（外付け5ベイ） SA-DK5-ESR |
 |
ハードウェアRAIDが構築できるHDD 5台用eSATAリムーバブルRAIDケース
|
製品特徴
本製品は、ハードウェアRAIDエンジンを搭載した、RAID 0/1/3/5/10、Clone、Largeモード対応の5ベイ外付けRAIDケースです。各HDDを独立したディスクとして認識するスタンダードモードも備えています。RAIDモードの設定は、添付のソフトウェア「RAIDマネージャ」にておこないます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HDD 2台以上 | ||
| RAID0 （ストライピング） | RAID1 （ミラーリング） | Large |
| 複数HDDを高速・大容量HDDに。 | HDDの複製で安全性を向上。 | 複数HDDをまとめて大容量化。 |
 |
 |
 |
| HDD 3台以上 | HDD 4台以上 | |
| RAID3/RAID5 | Clone | RAID10 |
| 分散保存＆パリティ生成。 | ３台以上のHDDを複製。 | RAID0とRAID1の組み合わせ。 |
 |
 |
 |
SATA HDDを最大5台まで装着可能
| 例えば、HDD 5台をひとつのボリュームとして、信頼性・高速性・効率性に優れたRAID5を構築。RAID10では、4台をRAIDディスクとして、1台を障害時のスペアディスクとして運用できます。また、RAID5（HDD 3台）＋RAID0（HDD 2台）のように、複数のRAIDモードを組み合わせたマルチボリュームが作成可能。 スタンダードモードでは、それぞれを独立した5台のハードディスクとして使用することができます（右図）。 |
 |
| ※ | RAIDモードとスタンダードモードの混在はできません。 |
| ※ | 2TBを超えるボリュームへの対応は、OSに依存します。Windows 7、Vista、およびMacOSでは、2TBを超えるボリュームが使用できます。Windows XPでは、2TB以上のボリュームを認識することができません。 |
| ※ | スタンダードモードおよびマルチボリュームで使用するためには、ホストがポートマルチプライヤに対応している必要があります。 |
eSATAケーブル1本で接続
本製品とパソコンは、eSATAケーブル1本の簡単接続。ベイのないパソコンやノートパソコンでも、RAIDを構築できます。
※eSATAホストがポートマルチプライヤに対応している必要があります、ただしRAID使用時はポートマルチプライヤに未対応でも使用可能です。
【当社製eSATAホストカード(ポートマルチプライヤ対応)一覧】 （2012年3月現在）
| 型番 | REX-PE34-Z | REX-PE30S | REX-PE32S | REX-PCI15PM | REX-EX30S |
 |
 |
 |
 |
 |
|
| スロット | PCI Express x8 | PCI Express x1 | PCI | ExpressCard | |
| eSATAポート数 | 4ポート | 1ポート | 2ポート | 1ポート | 1ポート |
| 対応パソコン | Windows PC Mac Pro（G5には未対応） |
Windows PC PowerMac G4/G5 |
Windows PC MacBook Pro |
||
実測200MB/超の高速転送を実現
弊社製eSATA 4ポート PCI Express ボード REX-PE34-Zを使用し、実測で200MB/s超のアクセスを実現。テレビ録画などのホビーユースはもちろん、ハイビジョン映像の編集やサウンド編集のプロフェッショナルユースにも最適です。

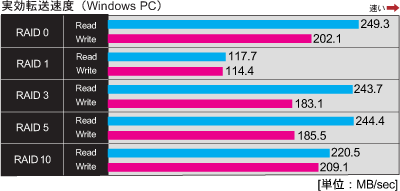

| ■ベンチマーク結果（Windows） | |
 |
【測定環境】 eSATAホスト：REX-PE34-Z、HDD：HITACHI HDDT721010SLA360×5台、マザーボード：ASUS P5K-E WiFi-AP Edition（CPU：Core 2 Duo 2.66GHz、メモリ：3GB、OS：Windows Vista Ultimate 32ビット）、ベンチマークソフト：CrystalDiskMark2.2 ※ベンチマーク結果は環境により異なります。 |

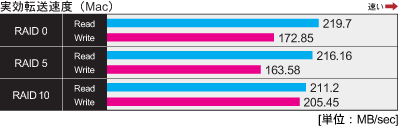

| ■ベンチマーク結果（MacOS） | |
 |
【測定環境】 CPU：Intel Core Duo 2.66GHｚ×2、OS：Mac OS X 10.6.1 メモリー：1GB、eSATAインターフェイス：REX-PE34-Z、HDD：Hitachi HDDT721010SLA360×5（RAID10の場合は4台のみ使用）、ベンチマークソフト：Xbench1.3（Sequential Read/Write 256K blocks） ※ベンチマーク結果は環境により異なります。 |
ポートマルチプライヤ未対応のeSATAホストでも使用可能
マザーボード標準eSATAポートなど、ポートマルチプライヤ未対応のホストに接続した場合は、本製品を1台のHDDとして使用できます。
RAIDマネージャにより、RAID0/5/10など5台1組で利用可能なモードに設定します。
各HDDへのアクセス状況がわかるLED装備
| ケース本体には、それぞれのディスクへの電源ON/OFFを確認するトレイ通電ランプ（緑）と、アクセス状況が一目でわかるアクセスランプ（赤）を搭載。ディスクへのリード･ライトの状況ほか、エラーディスクやリビルド中をケース本体のLEDで視覚的に確認できるので、ディスク交換時も安心です。 |
 |
ホットスペア・オートリビルド機能搭載

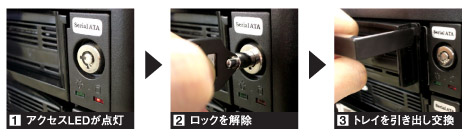

RAID1/3/5/10運用時にハードディスクに障害が起きた場合、故障したハードディスクを交換するだけで、RAIDの再構築を開始します。ホットプラグに対応しているので、ディスクの交換や修復時も業務を停止する必要はありません。【ディスクの交換手順】

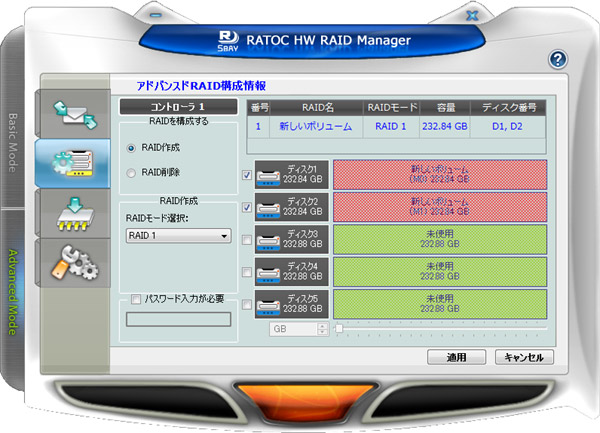

充実機能のRAIDマネージャを添付
本製品には、Windows用およびMacOS用の管理ソフトウェア「RAIDマネージャ」を添付。システム上に常駐し、本製品のモード設定や状態監視をおこないます。
| ■ | RAIDモードの表示・設定 |
| 「5台まるごとRAID5」のように、単一のボリュームを簡単に設定できるベーシック管理と、ディスクを指定してボリュームの設定ができるアドバンスド管理があります。 | |
| ■ | S.M.A.R.T.情報の表示 |
| HDDの温度や読み込みエラーの頻度など、自己診断機能S.M.A.R.T.の値をHDDから取得し、表示します。しきい値やワースト値と比較して、障害の早期発見・故障の予測に活用できます。 | |
| ■ | イベントログの取得 |
| イベントが発生したRAIDモジュール名、日付、イベントのタイプ、イベントの詳細内容を表示します。 | |
| ■ | 電子メールの通知 |
| RAIDディスク運用中エラーが発生した場合に、電子メールで通知することができます。 | |
| ■ | リビルド優先度の設定 |
| リビルドの優先度を下げると、データアクセス処理を優先して処理するため、リビルド処理による処理速度の低下を減らすことができます。 | |
| ■ | RAIDシステムスタンバイ時間設定 |
| パソコンがスタンバイもしくはシャットダウン後に、HDDドライブがスピンダウンするまでの時間を分単位で指定。非アクセス時、HDDにかかる負荷を軽減します。 |
リムーバブルならではの利便性
障害時のメンテナンスが簡単
障害発生時は、本体の電源を入れたまま、本体カバーを開けることなくHDDの取り外しや交換が可能です。HDD交換を安全におこなえるトレイ式
REX-SATAシリーズは、HDDなどの内蔵用SATAディスクをトレイに格納して、ディスクの交換をおこないます。繰り返し抜き挿しすることを想定し、ドック本体とトレイには挿抜可能回数500回以上の耐久性に優れたコネクタを装備。内蔵ディスクを直接抜き挿しする方式に比べて、HDDコネクタ部の破損リスクが少なく、安全性の高い運用が可能です。
REX-SATAシリーズ互換トレイで運用・保守も安心
| 本品には、SATA HDD用リムーバブルケースとして定評のある REX-SATAシリーズ互換のトレイを採用。後継のREX-SATA 3シリーズトレイも使用できます。トレイはREX-SATA 3シリーズ取り扱い店舗で簡単に入手が可能で、追加時も安心。 ※本製品に添付のトレイは、REX-SATAシリーズと互換性はありますが、従来トレイと設計が異なります。”添付トレイの使用に関する注意”をご確認ください。 ※本製品に添付のトレイをREX-SATAシリーズに使用する場合、ユーザ様へのご案内をご確認ください。 |
  |
アルミトレイと8cm角ファンでHDD冷却
| HDDを格納するトレイには、放熱性能に優れたアルミ素材を利用。本体背面には、大口径8cm角ファンを2基搭載し、ケース内部のエアフローに配慮。HDDの温度を低く保つことでHDDの動作が安定し、HDD寿命が短くなるのを防止します。 |  アルミトレイ採用 |
 本体背面 |
3.5インチHDD、2.5インチSSD/HDD両対応
トレイには、3.5インチ用と2.5インチ用の取り付け穴を装備。内蔵SATA HDDのほか、SATA SSDの装着も可能です。HDDのホットプラグ可能
デスクトップ上で取り外しを実行すれば、本体の電源を切らず、手軽にHDD交換ができます。 |
 ロックキーを回して |
 HDD交換！ |
| 【Windows】 | 【MacOS】 |
| ホットプラグツールで取り外しを実行 （当社製eSATAホスト使用時） |
ドライブアイコンをゴミ箱にドラッグするだけ。 |
 |
 |
