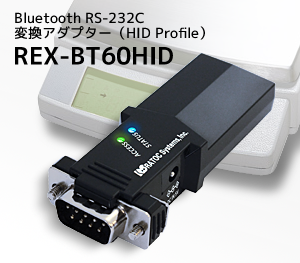

■Bluetooth RS-232C 変換アダプター(HID Profile) REX-BT60HID

数値を直接アプリケーションに入力可能なRS-232C無線アダプター


BT60HID 2021年1月下旬出荷開始予定
Bluetooth RS-232C 変換アダプター(HID Profile)
製品型番 価格(税別) JANコード
REX-BT60HID ¥24,000 4949090600591
対応機器 Bluetoothのホスト機能を持つ
WindowsPC、Android端末、iOS端末
製品写真 Bluetooth認証済み 有害10物質不使用
ご購入はこちら
RATOC e2e STORE

特徴

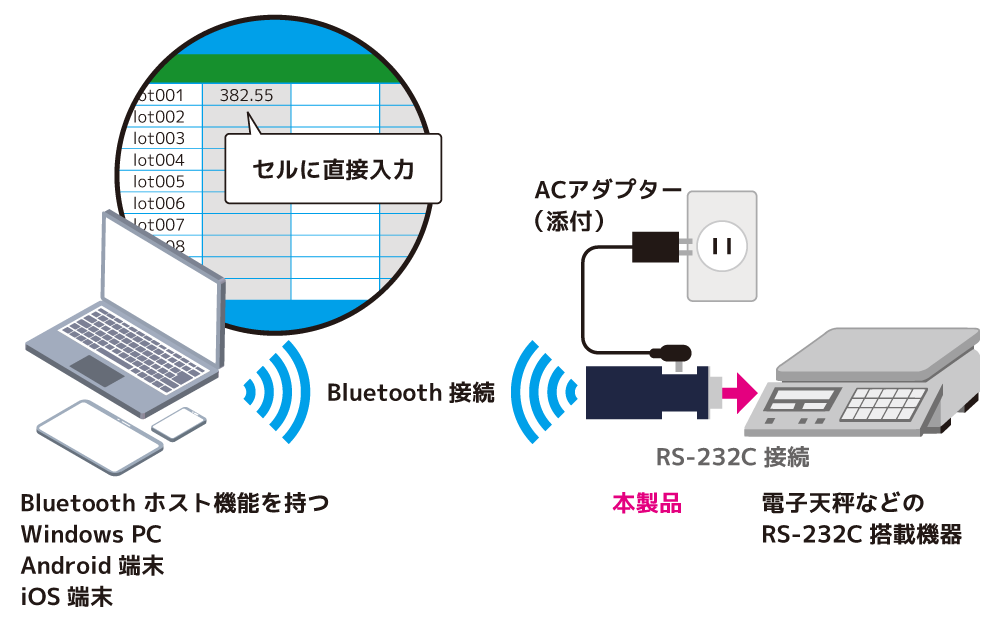

REX-BT60HID接続図

デジタル測定器のRS-232Cポートを無線化するアダプター

60SeriesimgREX-BT60HID は、RS-232C インターフェイスを備えたシリアル通信装置に接続し、RS-232C から入力されたデータをBluetooth 経由でキーボードイベントとして出力するRS-232Cアダプターです。

本製品を使用することで、Bluetoothのホスト機能を持つWindowsPC、Android 端末、iOS 端末のExcel やメモ帳などのアプリケーションへ、キーボードデータとして直接データ入力が可能です。


ペアリングと簡単な通信設定ですぐに使える。

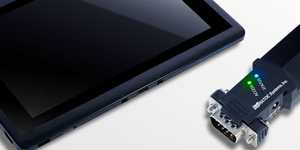

タブレットと接続REX-BT60HIDとBluetoothでペアリング設定を行い、簡単な通信設定をおこなうだけで準備が完了します。

また、RS-232Cポートを持たないAndroid端末やiOS端末でも、簡単にRS-232C機器と接続することができ、電子天秤などのRS-232C機器からデータを取得することができます。

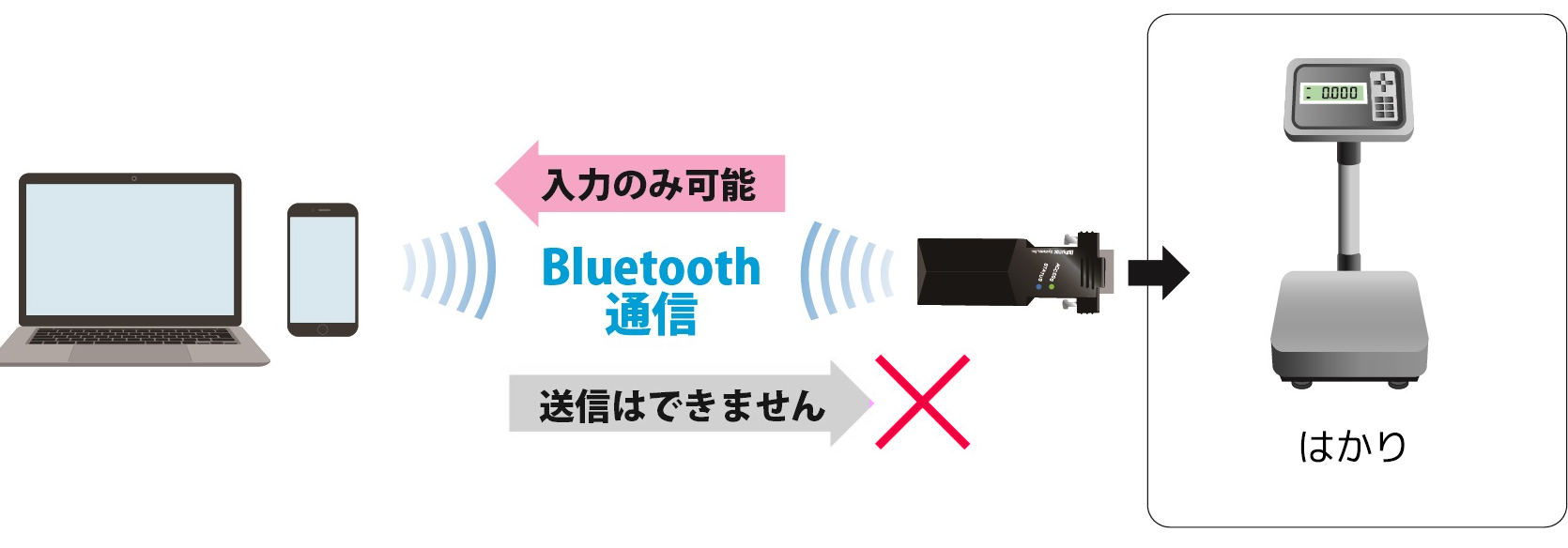

※ご注意
本製品の通信では1度に入力通信可能なデータは60byte程度です。
バーコードリーダーを接続しご使用される場合には注意が必要です。

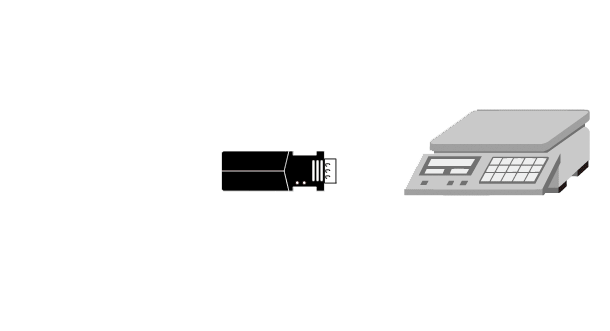

◆ REX-BT60HID 設定手順
  1. 本製品をRS-232C機器と接続する。
  2. 本製品の電源を入れる。(外部電源もしくはD-Sub 9番ピン)
    ※D-Subから給電する場合は外部電源は必要ありません。
  3. Bluetoothホスト端末とペアリングをおこなう。
  4. 設定変更ツールで本製品へ通信プロパティの設定をおこなう。
  5. RS-232C機器と通信する。

2通りの電源供給方法で、用途に応じて変更が可能

本製品への電源供給は、製品添付のACアダプターでの給電方法と、接続デバイスからD-Subの9番ピンへ給電する方法の2種類の方法で電源を確保できる為、使用環境に合わせて使い分けることが可能です※。
また、ACアダプターを接続した状態でDIPスイッチを切替えることで、9番ピンから5Vの出力を行うこともでき、外部の機器へ電源を供給することもできます。
※DC5V/1.0A 程度の供給が可能です。

【電源供給例】
【1】通常モード 【2】デバイスに供給 【3】デバイスから入力
本製品と接続デバイスが、
それぞれの電源で駆動。
本製品から接続デバイスに対し、駆動電源を供給することが可能。 本製品の駆動電源を、接続するデバイスから供給することが可能。
※ D-Sub9番電源ピンとして使用します。接続デバイス側の仕様をよくご確認の上でご使用ください。

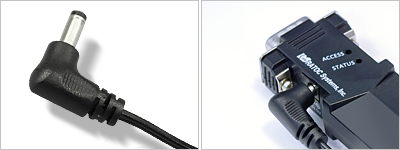

周辺の遮蔽物に干渉しない L字コネクタタイプのACアダプター

本製品に添付するACアダプターには、極端に狭い環境下に設置された機器と接続する際干渉しやすいストレートタイプではない「L字タイプ」のコネクタを採用。周辺の遮蔽物にも柔軟に対応できます。

通信状態がよくわかる通信モニターLED搭載

60Seriesimg 本製品と接続された機器との通信状態がわかるLEDを搭載。
LED 動作 発光色
ACCESS RS-232Cの通信状態を表示
点灯:RS-232Cのデータ送受信時
STATUS Bluetoothのステータスを表示
点灯 HIDモード接続中
点滅
1秒に
2回
HIDモード未接続
コマンドモード
設定可能
1秒に10回 コマンドモード
設定反映時

通信設定用ユーティリティをダウンロード提供

BT60HID 設定変更ツール REX-BT60HIDには、本製品の通信パラメーターを変更することのできる「REX-BT60HID 設定変更ツール」をご用意。

※Android端末やiOS端末をご使用いただく場合でも、
 本製品の設定変更にはWindowsでの作業が必要です。

※本設定ツールはWindows 10に対応しています。

有害10物質不使用

REX-BT60HIDは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。
