RS-232C機器から出力されるデータを、キーボードイベントとして 取り込み

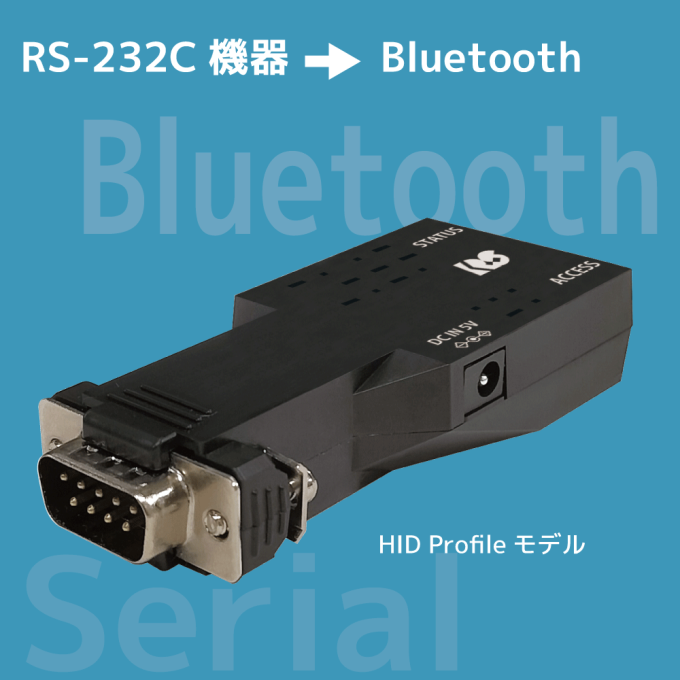

Bluetooth RS-232C 変換アダプター（HID Profileモデル） RS-BT62HID
-
RS-BT62HID
- JANコード：
- 4949090600676
- 標準価格（税別）：
- 27,800円
- iOS
- Android
- Windows
- Raspberry Pi
Windows：11/10（64ビット対応）※設定アプリケーションの対応OS
ご購入はこちらから
- この製品をシェアする
-
-
-
製品特徴
LED
|
|
点灯 |
点滅 |
緑（アクセス） |
データ送受信 |
－ |
|---|---|---|
|
青（Bluetooth） |
接続中 |
未接続 |
DIPスイッチ
|
NO |
用途 |
出荷時 |
1 |
未使用 |
OFF |
|---|---|---|
|
2 |
シリアル通信速度 9600bps固定 |
OFF |
|
3 |
CTS/RTSフロー制御 有効 |
ON |
|
4 |
D-Sub9番ピン 5V電源出力 |
OFF |
|
5 |
モード切り替え ON：HID、OFF：SPP |
ON |

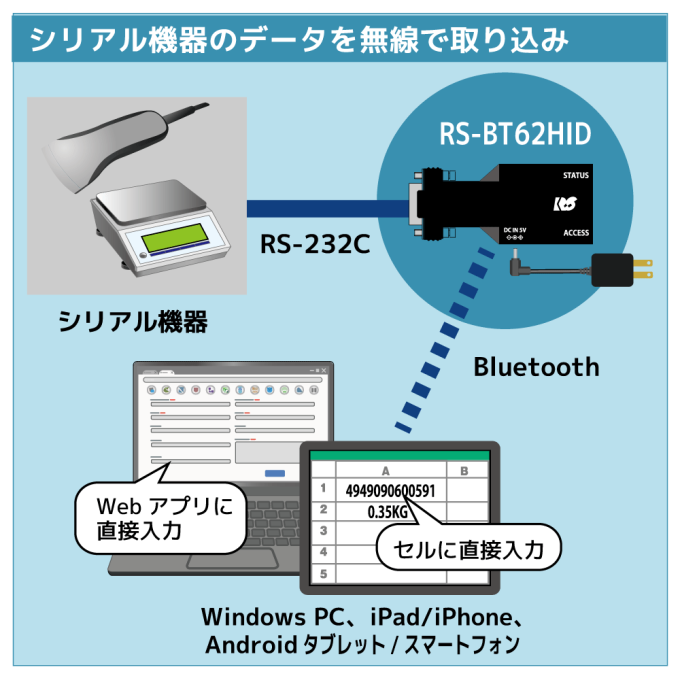

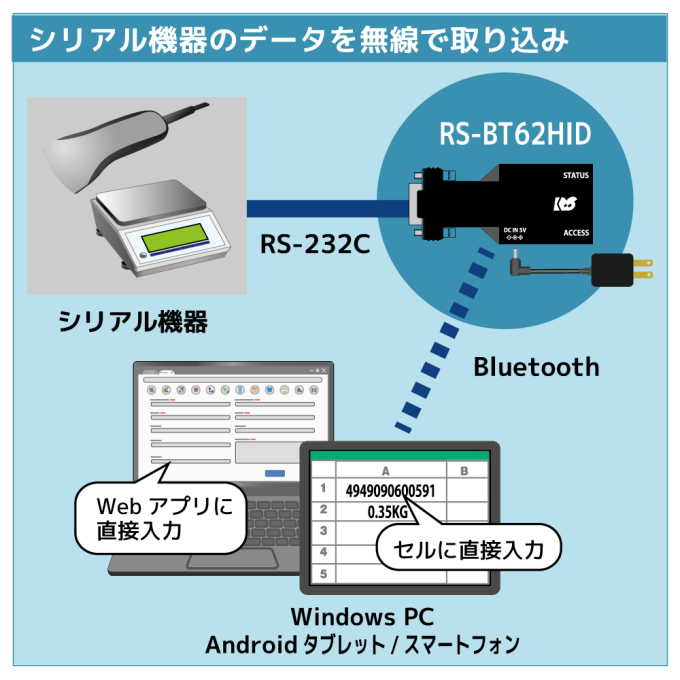

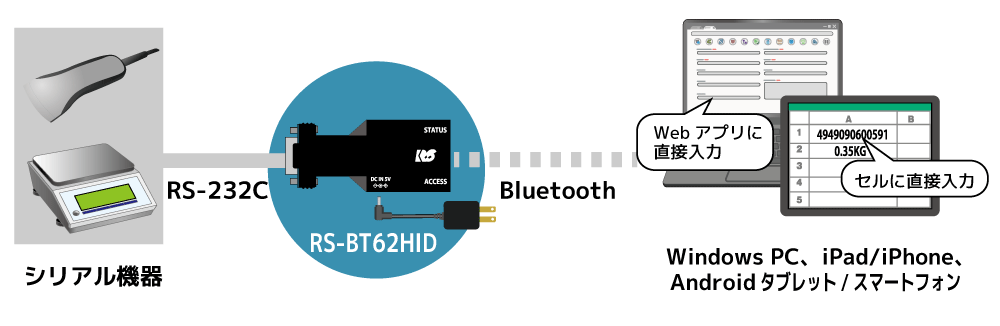

RS-232C機器からのデータをBluetooth通信で取り込み
RS-BT62HIDをRS-232C機器に装着し、機器から出力されるデータを端末にBluetoothで転送。RS-232Cポートを持たないWindows PCやAndoidタブレット、iPadなどに、キーボードイベントとして取り込みがおこなえます。
iOSはFirmware Ver.1.03が必要です（ダウンロードはこちら）
受信データはExcelシートのセルやテキストエディタ、Webアプリに直接文字として入力されます。
Bluetooth Version 4.2 BR/EDR準拠、Class2対応
約10m（見通し）の距離で無線通信が可能です。
シリアル通信パラメーターのデータビット8bit/7bit対応
電子天びん・バーコードスキャナー・RF-IDタグリーダーなど、さまざまなシリアル機器とBluetoothで通信。データビット7bitにも対応し、旧式のシリアル機器も使用可能です。

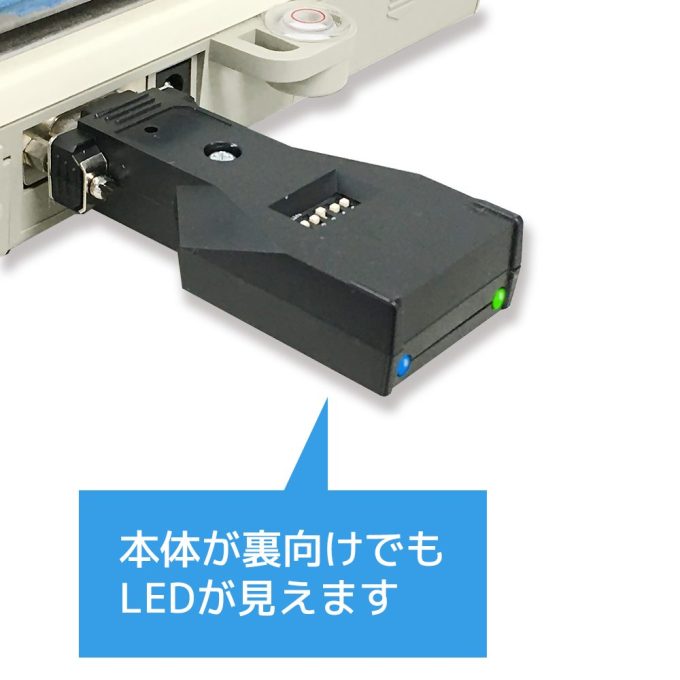

視認性のよいアクセス・ステータスLED
本製品はコネクタの対極にLEDを装備。コネクタがどちらの向きであってもLEDが確認でき、Bluetooth接続やデータ送受信の状況を把握できます。

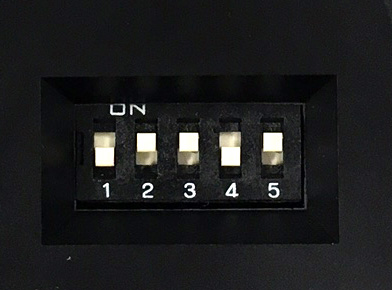

シリアル通信速度は230,400bpsまでサポート、9,600bps固定も可能
シリアル通信速度は、1,200bpsから230,400bpsまでをサポート。DIPスイッチにより9,600bps固定モードにも設定が可能です。
CTS/RTSを使用したハードウェアフロー制御をサポート
CTS/RTSを使用したハードウェアフロー制御をサポート。RS-232CデバイスとBluetoothの間でデータ送信をする際、データ損失やバッファオーバーフローを防止することができます。
DTR/DSR、DCD、RI信号は未サポートです。

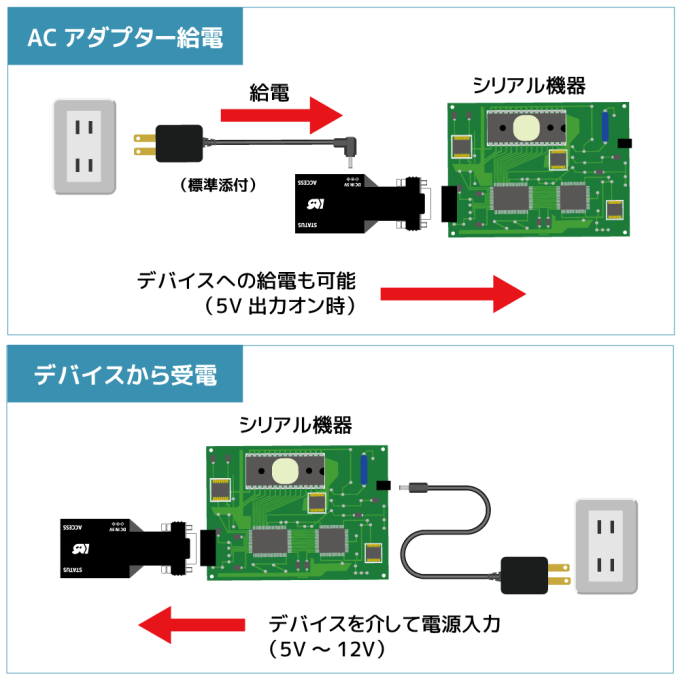

駆動電源はACアダプターのほかデバイスからの受給も可能
本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V～12V電源の受給も可能です。
また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ電源を供給することもできます。
本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。
有害10物質不使用
RS-BT62HIDは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

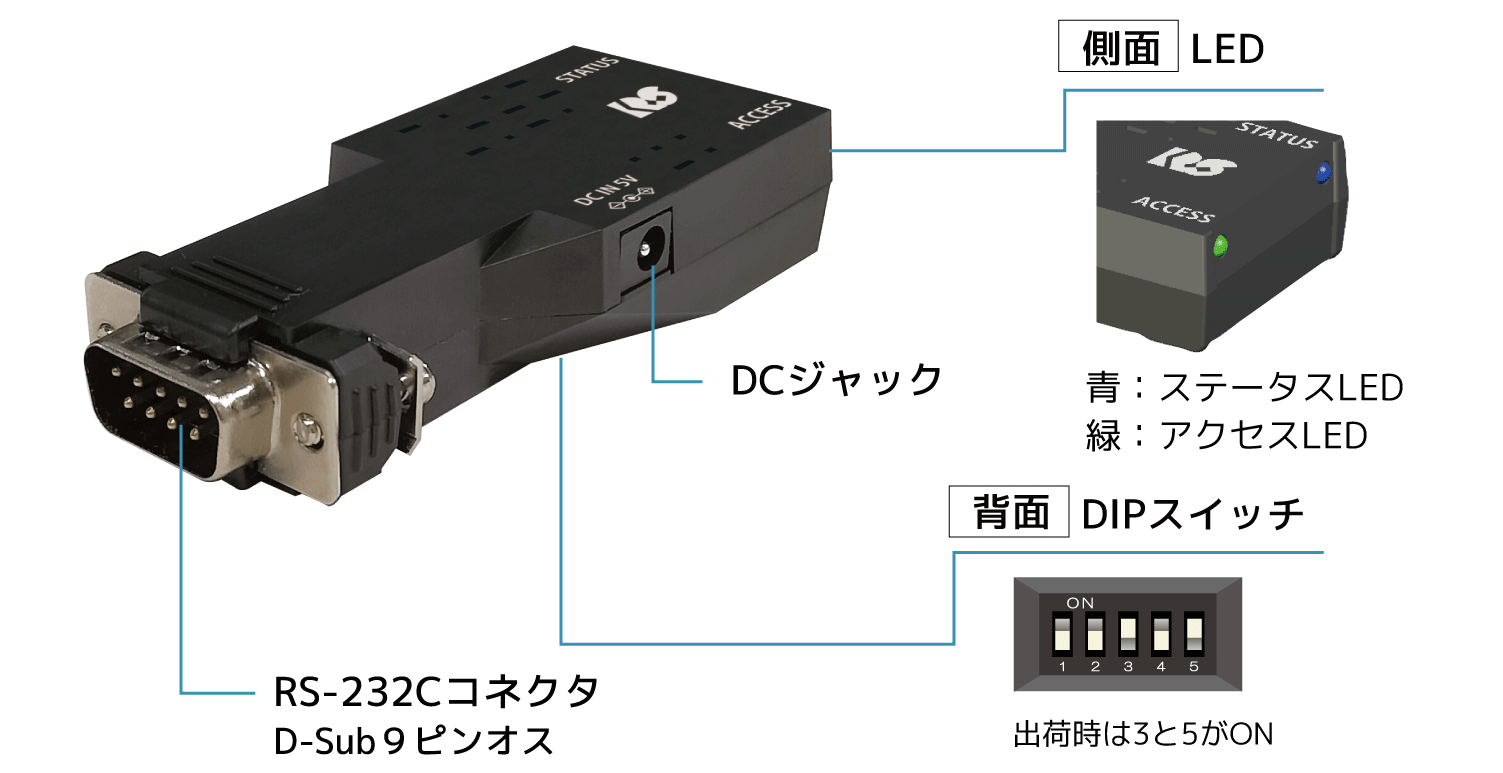

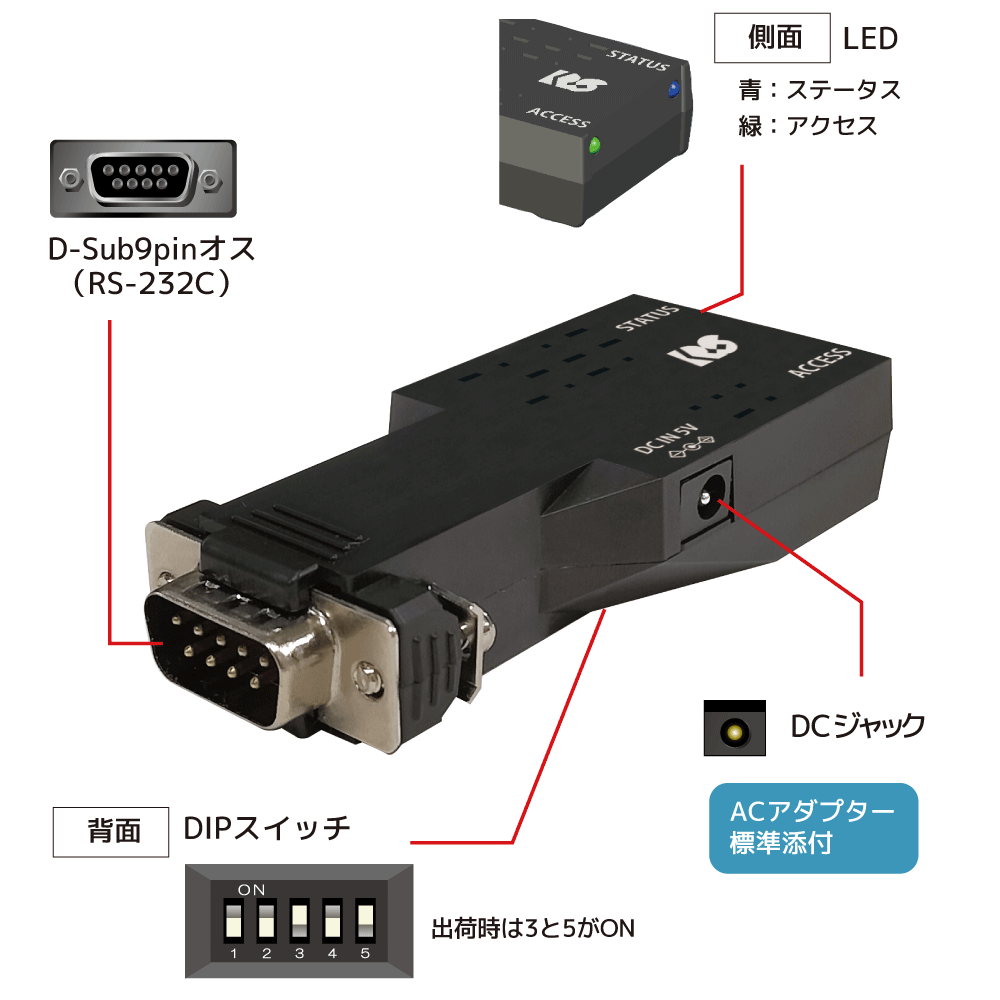

各部名称

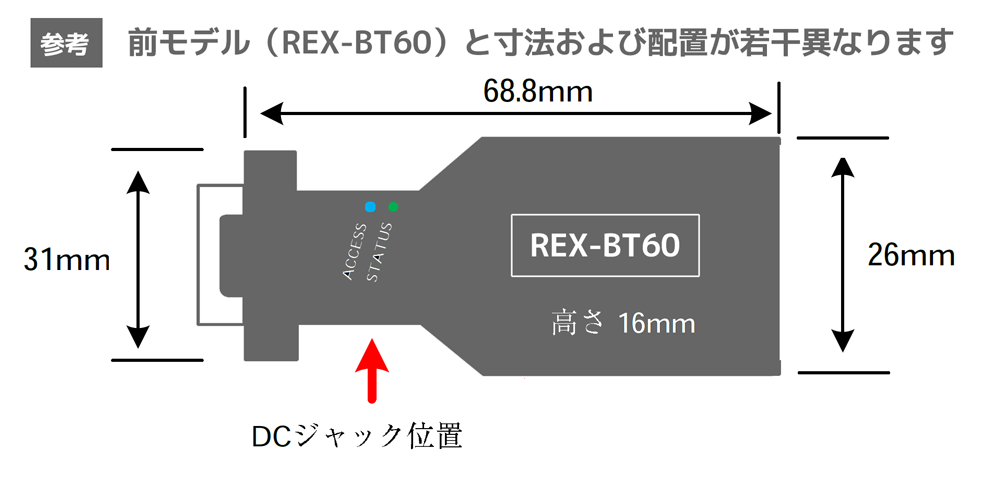

外形寸法
外観はRS-BT62と同等です。
対応パソコン、端末
Bluetoothを装備した以下の機種
- Windows PC
- Android端末
- iPad、iPhone
- RaspberryPi
対応OS
Windows 11、Windows 10（64ビット対応）※設定アプリケーションの対応OS
Android OS
iOS
RaspberryPi
対応デバイス
電子天びん、バーコードリーダーなど、RS-232Cポート搭載の機器
公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。
製品仕様
| 名称 | Bluetooth RS-232C 変換アダプター（HID Profileモデル） | ||
|---|---|---|---|
| 型番 | RS-BT62HID | ||
| インターフェイス |
RS-232C |
EIA/TIA-232-F Standards準拠 |
|
|
Bluetooth |
Bluetooth version 4.2 BR/EDR |
||
| RS-232C トランシーバー | MaxLinear SP3232ECY(または同等品) | ||
| Bluetooth プロファイル | HID | ||
| Bluetooth 送信周波数 | 2,402-2,480MHz FHSS/GFSK 79チャンネル – 1MHz間隔 | ||
| RS-232C 接続コネクタ | D-Sub9Pin（オス） x 1 | ||
| RS-232C 入出力レベル |
ドライバー |
ハイレベル出力：+5V（min）/+5.4V（TYP） ローレベル出力：-5V（min）/-5.4V（TYP） |
|
|
レシーバー |
入力電圧範囲：-15V（min.） ～ +15V（max.） |
||
| RS-232C 通信方式 | 非同期通信 | ||
| データビット | 7 / 8 | ||
| パリティビット | None / Even / Odd | ||
| ストップビット | 1 / 2 | ||
| フロー制御 | CTS / RTS | RS-232C 通信速度 | 1200/2400/4800/9600/19200/28800/38400/ 57600/115200/230400 bps |
| Bluetooth 伝送距離 | Class2（10m 程度） | ||
| 外形寸法 | 約73.8(L)×35(W)×16(T) [mm](突起部を除く) | ||
| 重量 | 重量 約33g（本体のみ） | ||
| 電源電圧 | DC+5V | ||
| 消費電流 | 210mA（送受信時：外部電源供給分を含まない） | ||
| 動作環境 | 温度：0～55℃ 湿度：20～80％（ただし結露しないこと） |
||
| 対応OS | Windows 11 / Windows 10 ※64bit対応
Android OS iOS RaspberryPi OS |
||
| 添付品 |
|
||
| 標準価格(税別) | ¥27,800 | ||
| JANコード | 4949090600676 | ||
| 原産国 | 日本 | ||
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
ハードウェア仕様
DIPスイッチ仕様
|
番号 |
動作 |
出荷時設定 |
|---|---|---|
|
1 |
未使用 |
OFF |
|
2 |
ONの場合はシリアル通信速度を9600bpsに固定する。 |
OFF |
|
3 |
ONの場合はRTS/CTSフロー制御を有効にする。 |
ON |
|
4 |
電源アダプターを接続しONにした場合は、D-Sub 9番ピンから5V出力する。 デバイスから電源供給する場合はOFFにしてください。 |
OFF |
|
5 |
SPP/HID モード切り替え。ONではHID モード、OFFではSPPモードで動作。 |
ON |
コネクタピンアサイン
D-Sub 9ピンオス
|
ピン番号 |
信号名 |
説明 |
|---|---|---|
|
1 |
NC |
未接続 |
|
2 |
RxD |
データ受信 |
|
3 |
TxD |
データ送信 |
|
4 |
NC |
未接続 |
|
5 |
GND |
グランド |
|
6 |
NC |
未接続 |
|
7 |
RTS |
データ送信要求 |
|
8 |
CTS |
データ送信可能 |
|
9 |
DC5V～12V IN / 5V OUT |
入力はDC5Vから12V、出力は5V専用 |
|
DCD/DTR/DSR/RI の機能は使用できません。 |
||
