RS-232Cのホスト側(DTE)をBluetoothに変換。 BluetoothデバイスやRS-BT62と無線通信

製品特徴

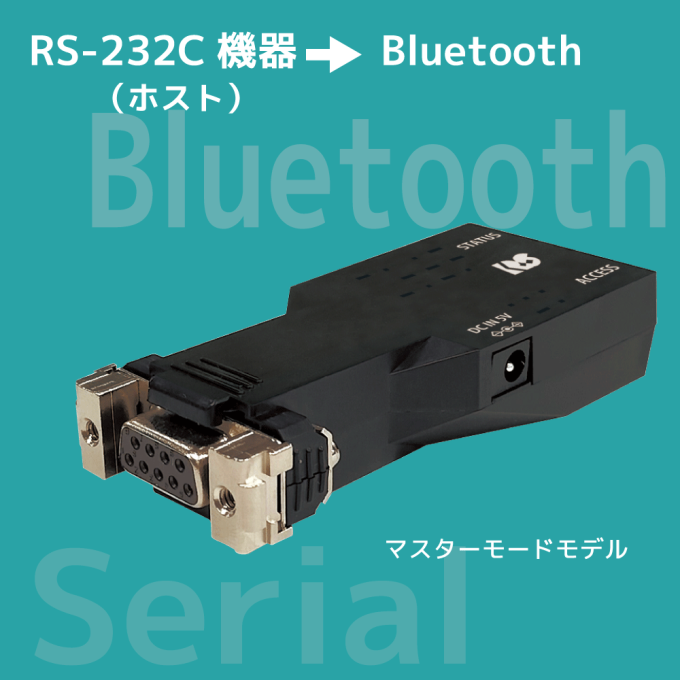

RS-232Cホスト側に装着、Bluetoothデバイスと通信

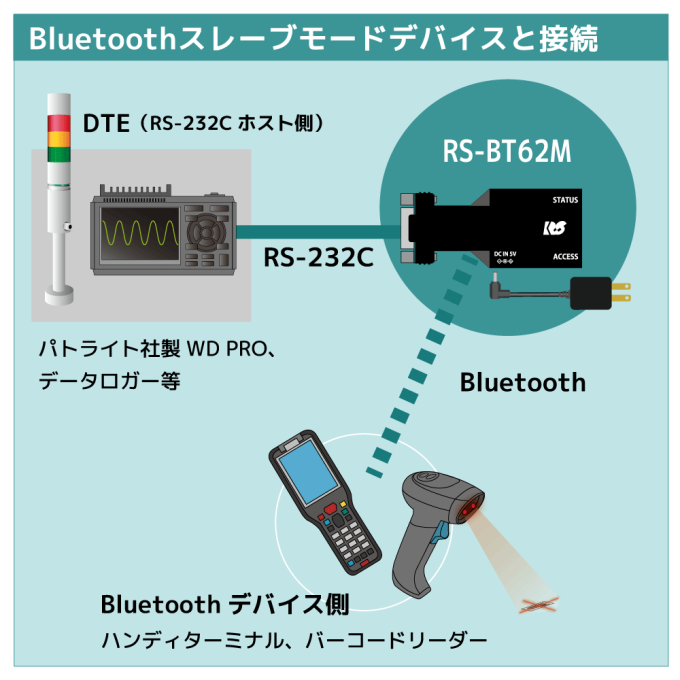

RS-BT62MをDTE側に装着し、Bluetoothスレーブデバイスと通信をおこないます。RS-BT62(SPP Profileベーシックモデル)と接続し、RS-232C機器間を無線化することも可能です。(セットモデル:RS-BT62CR)

パトライト社WD PROでの運用例

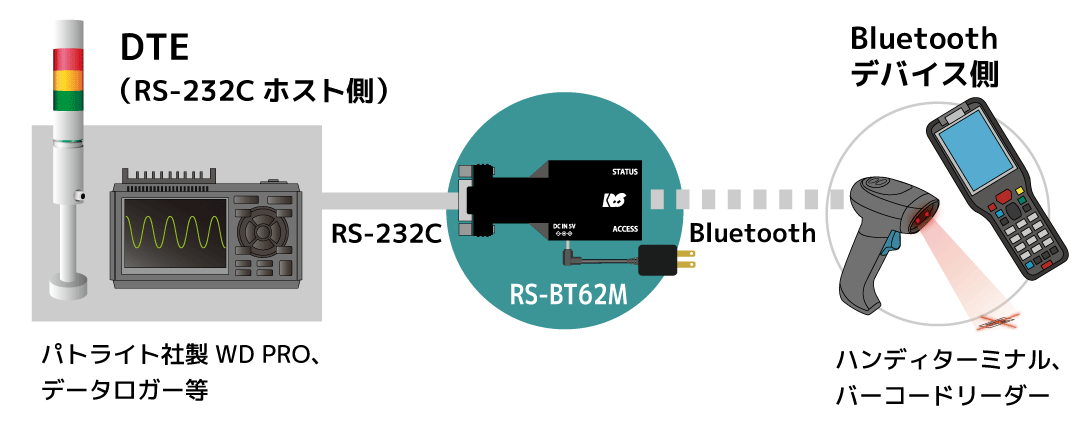

ケーブル接続を前提としたWD PROのシリアルポートにRS-BT62Mを装着。Bluetooth仕様のバーコードリーダーとWD PROを無線で接続します。読み取ったバーコードデータは、本製品、WD PRO、AirGRIDを経由して、パソコンのCSVファイルにあるRS-232Cデータフィールドに格納されます。

Bluetooth Version 4.2 BR/EDR準拠、Class2対応

約10m(見通し)の距離で無線通信が可能です。

シリアル通信パラメーターのデータビット8bit/7bit対応

電子天びん・バーコードスキャナー・RF-IDタグリーダーなど、さまざまなシリアル機器とBluetoothで通信。データビット7bitにも対応し、旧式のシリアル機器も使用可能です。

視認性のよいアクセス・ステータスLED

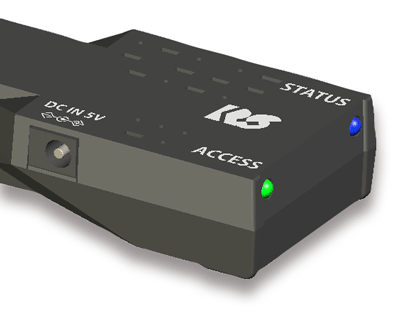

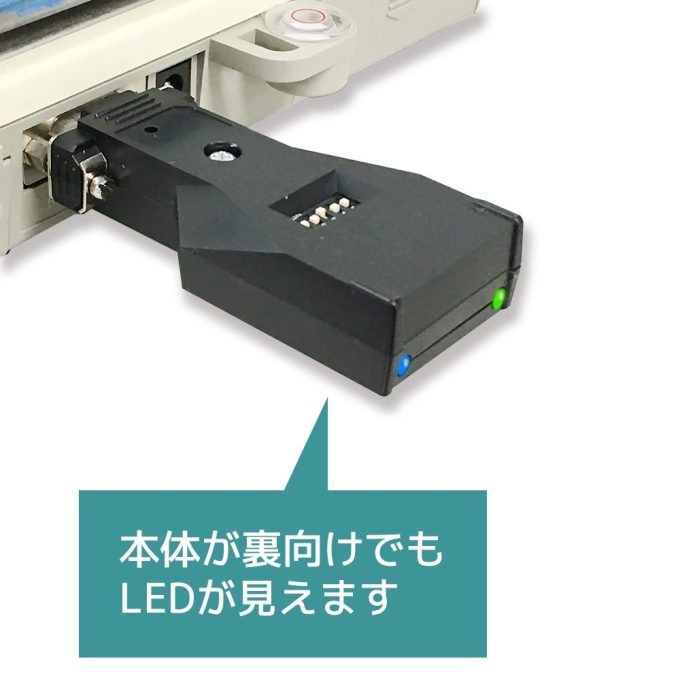

本製品はコネクタの対極にLEDを装備。コネクタがどちらの向きであってもLEDが確認でき、Bluetooth接続やデータ送受信の状況を把握できます。

シリアル通信速度は230,400bpsまでサポート、9,600bps固定も可能

シリアル通信速度は、1,200bpsから230,400bpsまでをサポート。DIPスイッチにより9,600bps固定モードにも設定が可能です。

CTS/RTSを使用したハードウェアフロー制御をサポート

CTS/RTSを使用したハードウェアフロー制御をサポート。RS-232CデバイスとBluetoothの間でデータ送信をする際、データ損失やバッファオーバーフローを防止することができます。

DTR/DSR、DCD、RI信号は未サポートです。

駆動電源はACアダプターのほかデバイスからの受給も可能

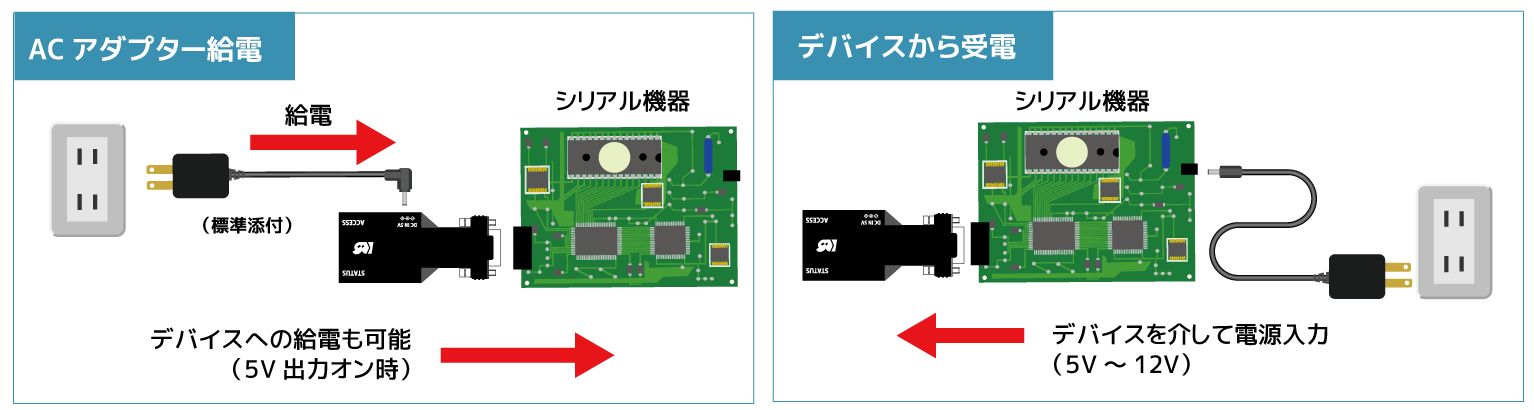

本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V~12V電源の受給も可能です。

また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ電源を供給することもできます。

本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。

D-Sub 9Pinメス型コネクタ、固定用金具添付

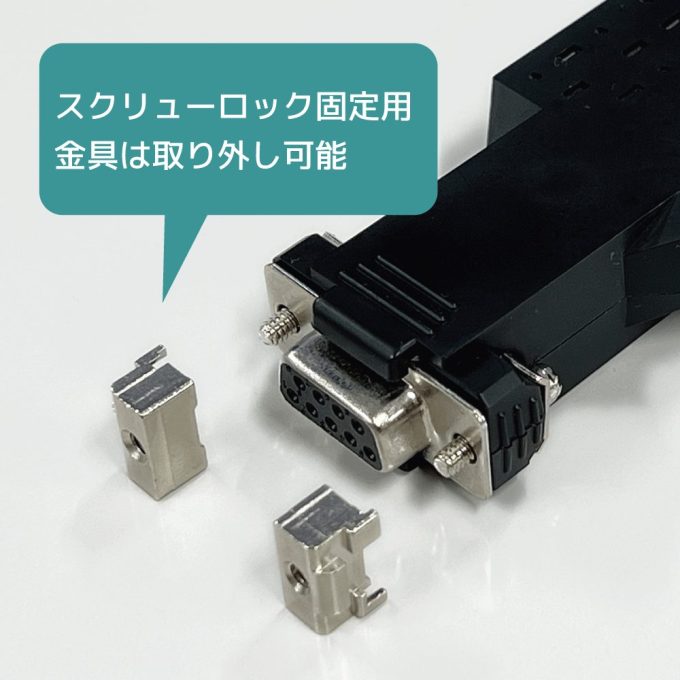

D-Sub 9Pinメス型コネクタを実装。産業用機器に固定できるスクリューロック付きで、取外し可能な金具を添付しています。

Windows用設定変更ツールを提供

本製品の通信パラメーターを変更することのできる「RS-BT62M 設定変更ツール」をご用意。Bluetoothホストを持ったWindows 11/10搭載PCから、パラメーターの設定や動作モードの変更をおこなうことができます。

有害10物質不使用

RS-BT62Mは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

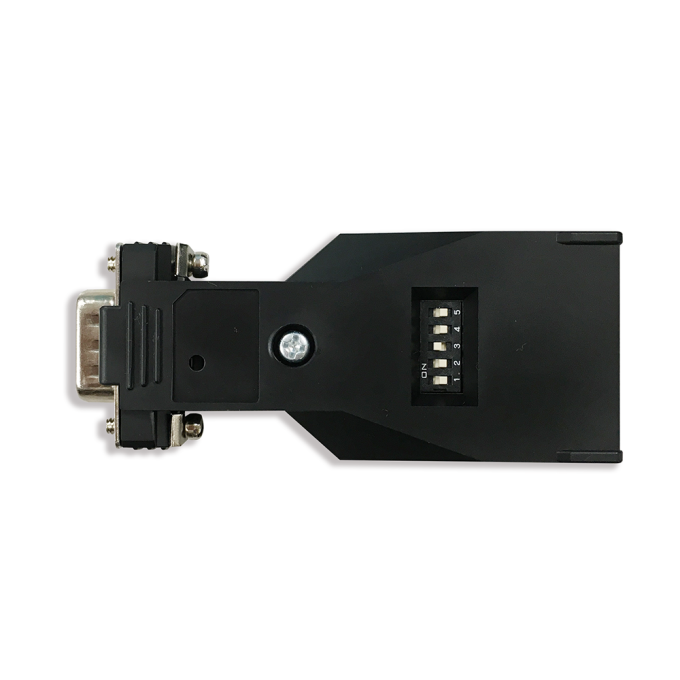

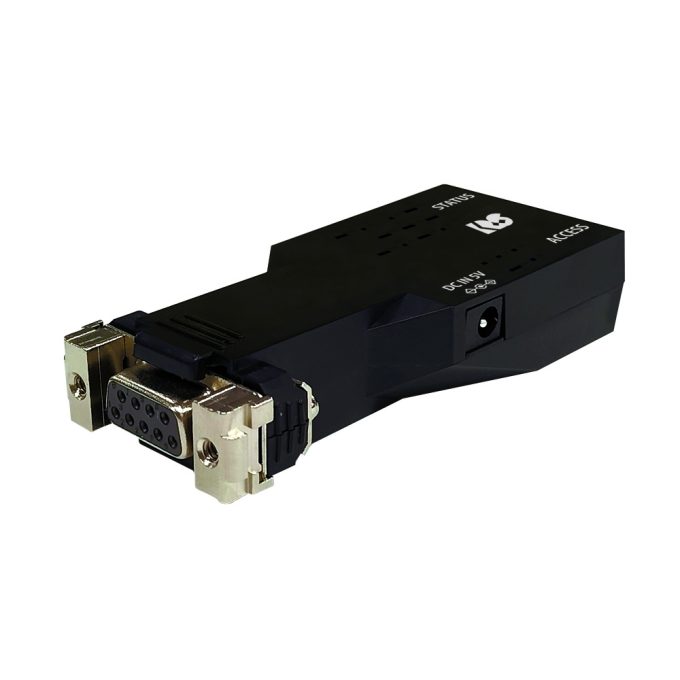

各部名称

外形寸法

RS-BT62M外形寸法

(前モデル)REX-BT60M外形寸法

対応デバイス

RS-232CのDTE側を搭載した機器

対応パソコン(設定アプリケーション使用時)

Bluetoothを装備した以下の機種

  • Windows PC

対応OS

Windows 11、Windows 10 ※64ビット対応(各種設定アプリケーションの対応OS)

対応デバイス

電子天びん、バーコードリーダーなど、RS-232Cポート搭載の機器

公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。

製品仕様

名称 Bluetooth RS-232C 変換アダプター(マスターモードモデル)
型番 RS-BT62M
インターフェイス

RS-232C

EIA/TIA-232-F Standards準拠

Bluetooth

Bluetooth version 4.2 BR/EDR

RS-232C トランシーバー MaxLinear SP3232ECY(または同等品)
Bluetooth プロファイル SPP
Bluetooth 送信周波数 2,402-2,480MHz FHSS/GFSK 79チャンネル – 1MHz間隔
RS-232C 接続コネクタ D-Sub9Pin(メス) x 1(マスターモード)
RS-232C 入出力レベル

ドライバー

ハイレベル出力:+5V(min)/+5.4V(TYP)

ローレベル出力:-5V(min)/-5.4V(TYP)

レシーバー

入力電圧範囲:-15V(min.) ~ +15V(max.)

RS-232C 通信方式 非同期通信
データビット 7 / 8
パリティビット None / Even / Odd
ストップビット 1 / 2
フロー制御 CTS / RTS
RS-232C 通信速度 1200/2400/4800/9600/19200/28800/38400/
57600/115200/230400 bps
Bluetooth 伝送距離 Class2(10m 程度)
対応OS Windows 11 / Windows 10 ※64bit対応(各種設定アプリケーションの対応OS)
外形寸法 約73.8(L)×35(W)×16(T) [mm](突起部を除く)
重量 約33g(本体のみ)
電源電圧 DC+5V
消費電流 210mA(送受信時:外部電源供給分を含まない)
動作環境 温度:0~55℃
湿度:20~80%(ただし結露しないこと)
添付品
  • RS-BT62M 本体(スクリューロック固定用金具付き)
  • 電源アダプター(RSO-AC05L)
  • 保証書
標準価格(税別) ¥29,800
JANコード 4949090600690
原産国 日本
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

ハードウェア仕様

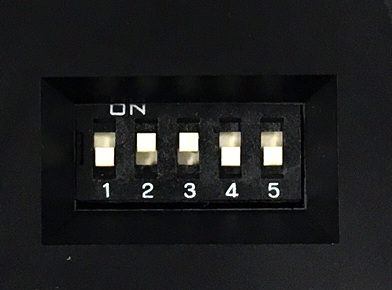

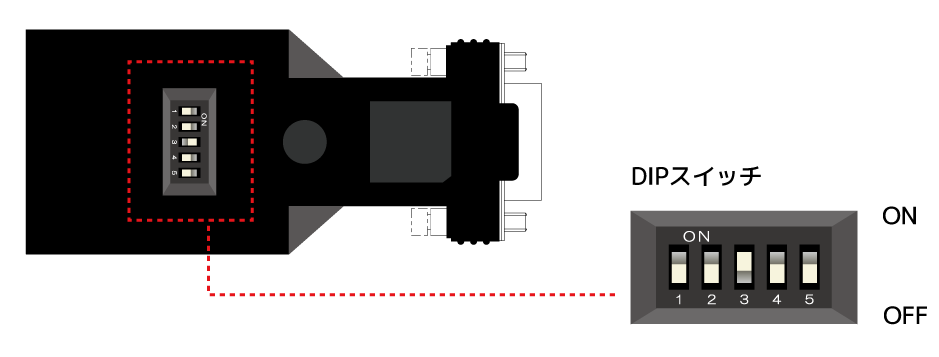

DIPスイッチ仕様

番号

動作

出荷時設定

1

未使用

OFF

2

ONの場合はシリアル通信速度を9600bpsに固定する。

OFF

3

ONの場合はRTS/CTSフロー制御を有効にする。

ON

4

電源アダプターを接続しONにした場合は、D-Sub 9番ピンから5V出力する。

デバイスから電源供給する場合はOFFにしてください。

OFF

5

SPP/HID モード切り替え。ONではHID モード、OFFではSPPモードで動作。

OFF

コネクタピンアサイン

D-Sub 9ピンメス

ピン番号

信号名

説明

1

NC

未接続

2

TxD

データ送信

3

RxD

データ受信

4

NC

未接続

5

GND

グランド

6

NC

未接続

7

CTS

データ送信可能

8

RTS

データ送信要求

9

DC5V~12V IN / 5V OUT

入力はDC5Vから12V、出力は5V専用

DCD/DTR/DSR/RI の機能は使用できません。
