RS-232CをBluetoothに変換！Windows PCからCOMポートデバイスとして制御

Bluetooth RS-232C 変換アダプター（SPP Profile ベーシックモデル） RS-BT62

RS-BT62

JANコード：
4949090600669

標準価格（税別）：
27,800円

Android
Windows
Raspberry Pi

Windows：11/10（64ビット対応）

ご購入はこちらから

楽天 Amazon e2e store

この製品をシェアする

ラインナップ

製品型番RS-BT62

特徴DCE側をBluetoothに変換。WindowsでCOMポートとして認識。Androidにも対応。

価格￥27,800

製品型番RS-BT62HID

特徴RS-232C機器から出力されるデータを、キーボードイベントとして取り込み

価格￥27,800

製品型番RS-BT62M

特徴DTE機器側をBluetoothに変換。 BluetoothデバイスやRS-BT62と無線で通信

価格￥29,800

製品型番RS-BT62CR

特徴ケーブル接続のRS-232CシステムをBluetooth経由の無線システムに置き換え

価格￥54,800

特徴仕様ダウンロードよくある質問オプション法人のお客様

製品特徴

LED

	点灯	点滅
緑（アクセス）	データ送受信	－
青（Bluetooth）	接続中	未接続

DIPスイッチ

NO	用途	出荷時
1	未使用	OFF
2	シリアル通信速度 9600bps固定	OFF
3	CTS/RTSフロー制御有効	ON
4	D-Sub9番ピン 5V電源出力	OFF
5	モード切り替え ON：HID、OFF：SPP	OFF

RS-232C機器とパソコンをBluetooth通信で接続

RS-BT62をRS-232C機器に装着し、Bluetoothで無線化。Windows PCおよびAndroidタブレットから、Bluetooth通信で制御がおこなえます。ケーブルレスで複数台の接続も可能で、機器の配置や移動の自由度が向上します。

Bluetooth Version 4.2 BR/EDR準拠、Class2対応

約10m（見通し）の距離で無線通信が可能です。

シリアル通信パラメーターのデータビット8bit/7bit対応

バーコードスキャナー・ジャーナルプリンター・電子天びん・RF-IDタグリーダーなど、さまざまなシリアル機器とBluetoothで通信。データビット7bitにも対応し、旧式のシリアル機器も使用可能です。

公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。

視認性のよいアクセス・ステータスLED

本製品はコネクタの対極にLEDを装備。コネクタがどちらの向きであってもLEDが確認でき、Bluetooth接続やデータ送受信の状況を把握できます。

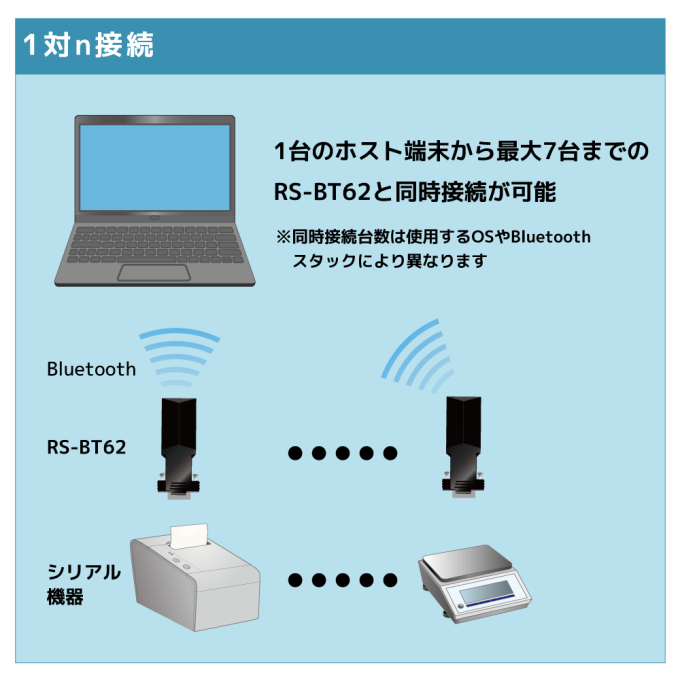

1台のホストに複数台の同時接続が可能

1台のホスト端末（Windows PC、Androidタブレット）から最大7台までのRS-BT62と同時接続が可能です。

同時接続台数は、使用するOS、Bluetoothスタックにより異なります。

同時接続台数は使用するBluetoothデバイスの合計台数です。Bluetooth接続の他デバイスを使用している場合は、RS-BT62と他デバイスの合計数が同時接続の上限となります。

シリアル通信速度は230,400bpsまでサポート、9,600bps固定も可能

シリアル通信速度は、1,200bpsから230,400bpsまでをサポート。DIPスイッチにより9,600bps固定モードにも設定が可能です。

CTS/RTSを使用したハードウェアフロー制御をサポート

CTS/RTSを使用したハードウェアフロー制御をサポート。RS-232CデバイスとBluetoothの間でデータ送信をする際、データ損失やバッファオーバーフローを防止することができます。

DTR/DSR、DCD、RI信号は未サポートです。

駆動電源はACアダプターのほかデバイスからの受給も可能

本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V～12V電源の受給も可能です。

また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ電源を供給することもできます。

本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。

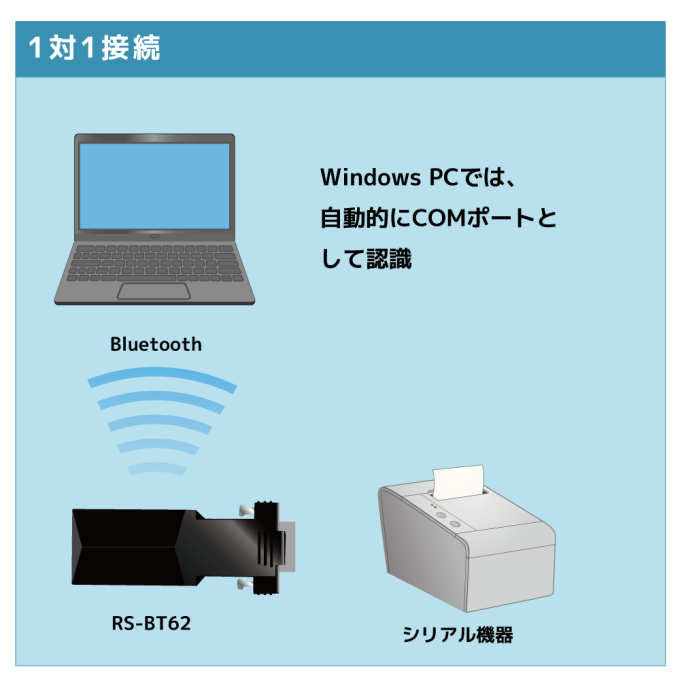

WindowsではCOMポートデバイスとして認識

WindowsPCで使用時、RS-BT62に接続しているデバイスは自動的にCOMポートデバイスとして認識。既存のCOMポートアプリケーションがそのまま使用可能です。

すべての既存アプリケーションをサポートするものではありません。

Windows用ユーティリティとサンプルプログラムを提供

Windows用シリアルパラメーター設定、簡易ターミナルを提供。COMポートおよびSocketAPIのサンプルソースコード（Windows VC++2008）をダウンロード提供。Windows 11、Windows 10（64bit）対応。

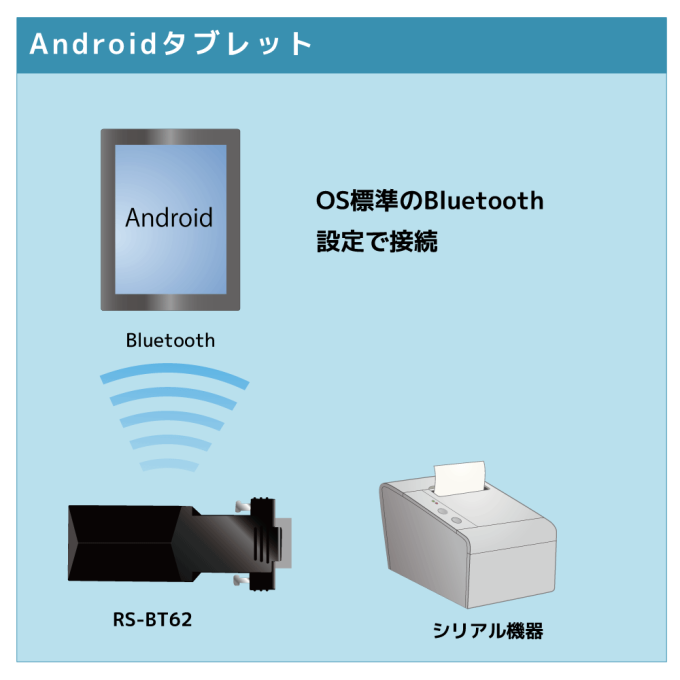

Android用ユーティリティとサンプルプログラムを提供

Android端末からは、OS標準のBluetooth設定を使用して接続可能。パラメーター設定、簡易ターミナル、サンプルアプリケーションをGoogle playからダウンロード提供。Android10以降に対応。

RATOC e2e Storeサイトでは、会員限定でAndroidサンプルプログラムのソースおよび解説マニュアルをダウンロード提供。

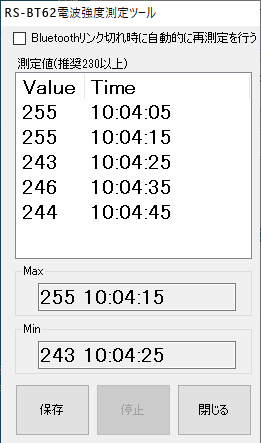

WindowsPCとの電波強度を測定するツールを提供

本製品とWindowsPC間のBluetooth電波強度から電波状況を可視化。測定間隔と回数を指定し、測定したデータと時刻をCSVファイルに保存することができます。

有害10物質不使用

RS-BT62は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

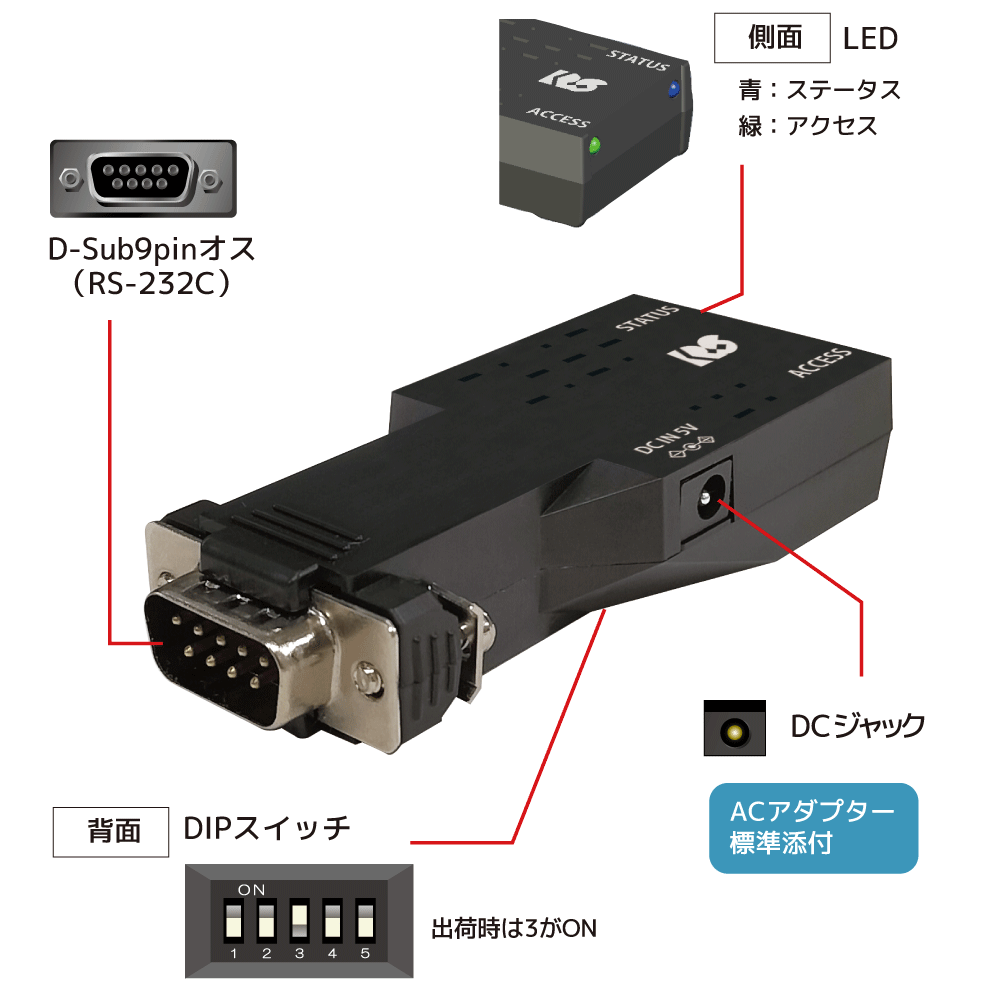

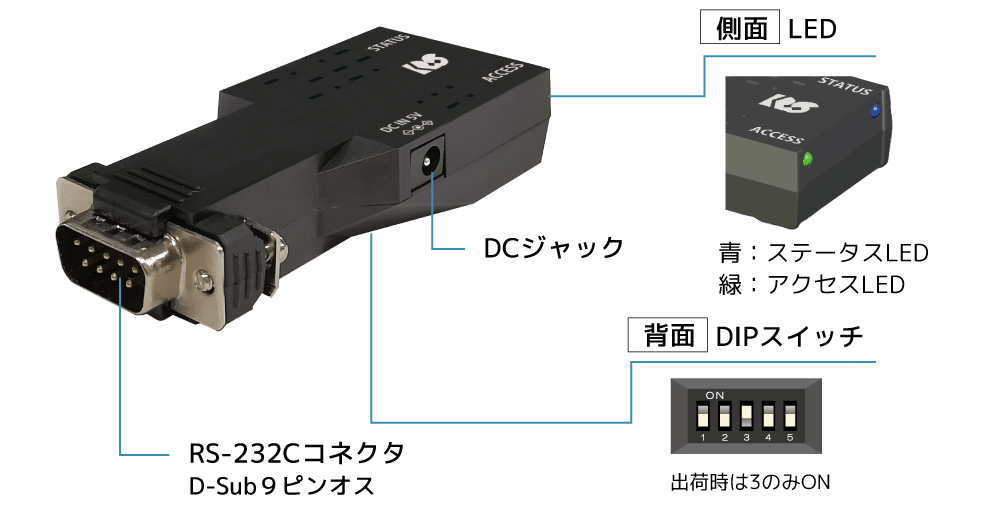

各部名称

外形寸法

RS-BT62外形寸法

（前モデル）REX-BT60外形寸法

対応デバイス

バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天びんなど、RS-232Cポート搭載の機器

公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。

対応パソコン

Bluetoothを装備した以下の機種

Windows PC
Android端末
RaspberryPi

対応OS

Windows 11、Windows 10　※64ビット対応

Android OS

RaspberryPi OS

製品仕様

名称	Bluetooth RS-232C 変換アダプター（SPP Profile ベーシックモデル）
型番	RS-BT62
インターフェイス	RS-232C	EIA/TIA-232-F Standards準拠
インターフェイス	Bluetooth	Bluetooth version 4.2 BR/EDR
RS-232C トランシーバー	MaxLinear SP3232ECY(または同等品)
Bluetooth プロファイル	SPP
Bluetooth 送信周波数	2,402-2,480MHz FHSS/GFSK 79チャンネル – 1MHz間隔
RS-232C 接続コネクタ	D-Sub9Pin（オス） x 1
RS-232C 入出力レベル	ドライバー	ハイレベル出力：+5V（min）/+5.4V（TYP）ローレベル出力：-5V（min）/-5.4V（TYP）
RS-232C 入出力レベル	レシーバー	入力電圧範囲：-15V（min.）～ +15V（max.）
RS-232C 通信方式	非同期通信
	データビット	7 / 8
	パリティビット	None / Even / Odd
	ストップビット	1 / 2
	フロー制御	CTS / RTS
RS-232C 通信速度	1200/2400/4800/9600/19200/28800/38400/ 57600/115200/230400 bps
Bluetooth 伝送距離	Class2（10m 程度）
対応OS	Windows 11 / Windows 10　※64bit対応 Android OS RaspberryPi OS
COM ポート版サンプルプログラム（VC++2008）	仮想COM ポートを使用したサンプルプログラムで、通信パラメーター/PIN コード/デバイス名の設定、データの送受信を行う。
WinSock版サンプルプログラム（VC++2008）	WindowsSocketAPI を使用したサンプルプログラムで、通信パラメーター/PIN コード/デバイス名の設定、データの送受信を行う。
外形寸法	約73.8(L)×35(W)×16(T) [mm](突起部を除く)
重量	約33g（本体のみ）
電源電圧	DC+5V
消費電流	210mA（送受信時：外部電源供給分を含まない）
動作環境	温度：0～55℃ 湿度：20～80％（ただし結露しないこと）
添付品	RS-BT62 本体電源アダプター（RSO-AC05L）保証書
標準価格(税別)	¥27,800
JANコード	4949090600669
原産国	日本

本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
記載されている名称・商品名は各社の商標または登録商標です。
予告なく外観または仕様の一部を変更することがあります。
表示価格に消費税は含まれておりません。

ハードウェア仕様

DIPスイッチ仕様

番号	動作	出荷時設定
1	未使用	OFF
2	ONの場合はシリアル通信速度を9600bpsに固定する。	OFF
3	ONの場合はRTS/CTSフロー制御を有効にする。	ON
4	電源アダプターを接続しONにした場合は、D-Sub 9番ピンから5V出力する。デバイスから電源供給する場合はOFFにしてください。	OFF
5	SPP/HID モード切り替え。ONではHID モード、OFFではSPPモードで動作。	OFF

コネクタピンアサイン

ピン番号	信号名	説明
1	NC	未接続
2	RxD	データ受信
3	TxD	データ送信
4	NC	未接続
5	GND	グランド
6	NC	未接続
7	RTS	データ送信要求
8	CTS	データ送信可能
9	DC5V～12V IN / 5V OUT	入力はDC5Vから12V、出力は5V専用
DCD/DTR/DSR/RI の機能は使用できません。
