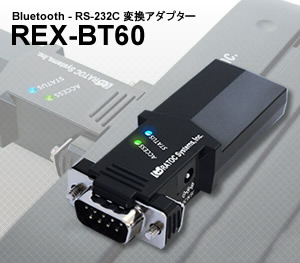

Bluetooth RS-232C 変換アダプター REX-BT60
製品特徴
データ長 8bitにのみ対応しています
離れた場所にあるデジタル測定器などを管理
REX-BT60はBluetoothを介して離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。 また、コネクターには、EIA/TIA-574 仕様のD-Sub 9Pin を採用しており、RS-232C機器とBluetooth接続で通信が可能。
これまでのRS-232C機器の資産を活かしつつ、シリアルインターフェイスを持たないBluetooth搭載PC・Android端末なども接続が可能です。
ペアリングと簡単な通信設定ですぐに使える。
REX-BT60とBluetoothでペアリング設定を行い、簡単な通信設定を行うだけで準備が完了（Windows）。
また、RS-232CポートをもたないAndroid端末でもRS-232C機器が使用可能。バーコードスキャナー、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。
TA・モデムには対応していません
RS-232Cポートに接続して使用するシリアルマウスはサポートしていません
本製品のデータビットは 8bit固定です。 データビット7bitに対応した製品は、こちらをご確認ください。

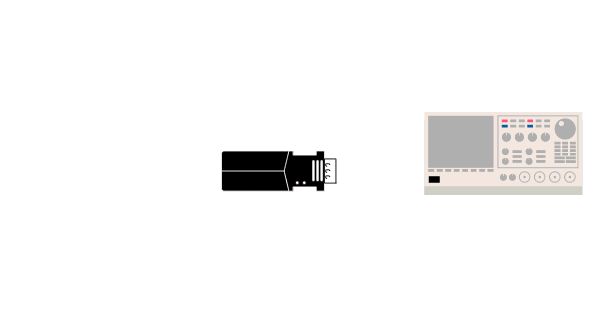

REX-BT60 設定手順
1. 本製品をRS-232C機器と接続する。
2. 本製品の電源を入れる。（外部電源もしくはD-Sub 9番ピン）
D-Subから給電する場合は外部電源は必要ありません。
3.Bluetoothホスト端末とペアリングをおこなう。
REX-BT60電波測定ツールにて電波状況を確認することができます。(Windows用)→ダウンロードはこちら
4.サンプルアプリケーションで本製品へ通信プロパティの設定をおこなう。
5.RS-232C機器と通信する。
2通りの電源供給方法で、用途に応じて変更が可能
本製品への電源供給は、ACアダプター（RSO-AC05L）での給電方法と、接続デバイスからD-Subの9番ピンへ給電する方法の2種類の方法で電源を確保できる為、使用環境に合わせて使い分けることが可能。*また、ACアダプターを接続した状態でDIPスイッチを切替えることで、9番ピンから5Vの出力を行うこともでき、外部の機器へ電源を供給することもできます。
*DC5V/1.0A 程度の供給が可能。
周辺の遮蔽物に干渉しない L字コネクタタイプのACアダプター
本製品に添付するACアダプターには、極端に狭い環境下に設置された機器と接続する際干渉しやすいストレートタイプではない「L字タイプ」のコネクタを採用。周辺の遮蔽物にも柔軟に対応できます。

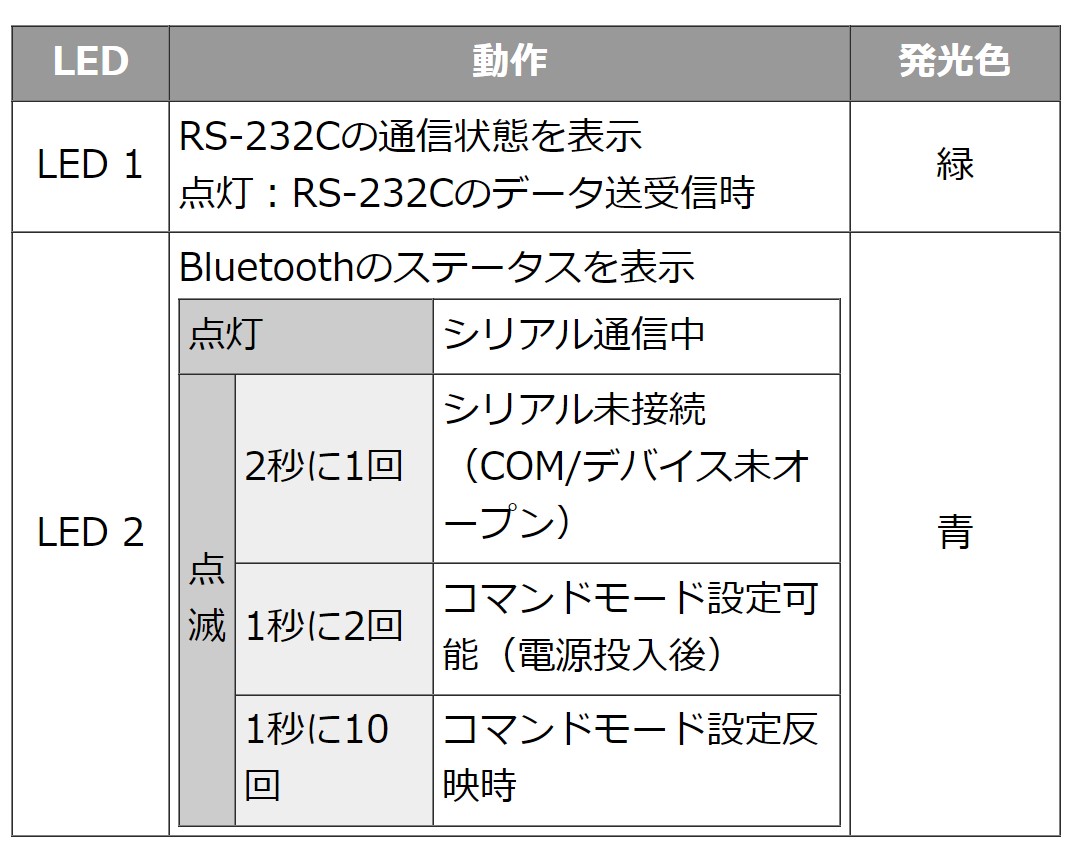

通信状態がよくわかる通信モニターLED搭載
本製品と接続された機器との通信状態がわかるLEDを搭載。
通信パラメーター / PINコード / デバイス名を設定するサンプルプログラムをダウンロード提供
COMポート制御用のサンプルプログラムと、WindowsSocketAPIを使用したサンプルプログラム（Windows VC++2008）をダウンロードでご提供しています。
Android用サンプルプログラムをサポートしています。各アプリケーションから通信パラメーター / PINコード / デバイス名を設定可能です。
Google playからRS-232C Configuration通信ユーティリティをダウンロード提供。ダウンロードはこちら
e2eStoreサイトでは、会員限定でAndroidサンプルプログラムのソースおよび解説マニュアルがダウンロードできます。

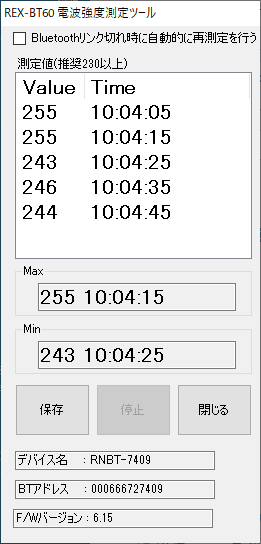

WindowsPCとの電波強度を測定するツールを公開
本製品とWindowsPC間のBluetooth電波強度を測定することで、 運用環境での電波状況を把握することができます。
本ツールでは、測定間隔と回数を指定することができ、 測定したデータと時刻をCSVファイルに保存することができます。ツールと説明書のダウンロードはこちら
有害6物質不使用
REX-BT60は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害６物質を使用していない、環境と人にやさしい製品です。
対応パソコン
Bluetoothを装備した以下の機種
- Windows PC
- Android端末
対応OS
【Windows】Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP (SP3) ※32ビット/64ビット両対応
【Android OS】Android対応 対応バージョンはこちら⇒
対応デバイス
バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天秤など、RS-232Cポート搭載の機器
RS-232Cポートに接続して使用するシリアルマウスはサポートしていません。
本製品のデータビットは 8bit固定です。
データビット7bitに対応した製品は、こちらをご確認ください。
TA・モデムには対応していません。

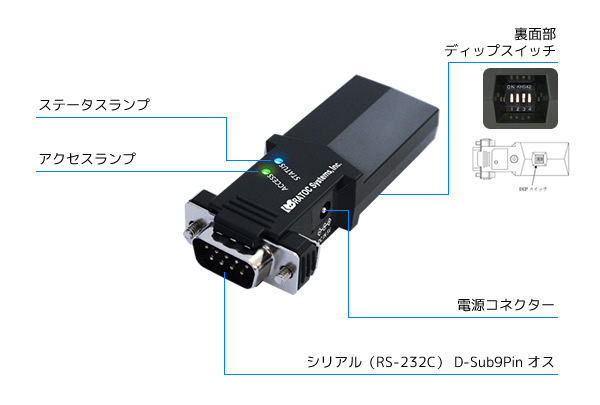

各部名称
製品仕様
| 名称 | Bluetooth RS-232C 変換アダプター | ||
|---|---|---|---|
| 型番 | REX-BT60 | ||
| インターフェイス |
RS-232C |
EIA/TIA-232-F Standards準拠 ※1 |
|
|
Bluetooth |
Bluetooth version 2.1+EDR Class2 |
||
| RS-232C トランシーバー | EXAR SP3232ECY | ||
| Bluetooth プロファイル | SPP2.1 | ||
| Bluetooth 送信周波数 | 2,402-2,480MHz FHSS/GFSK 79チャンネル – 1MHz間隔 | ||
| RS-232C 接続コネクター | D-Sub9Pin（オス） x 1 | ||
| RS-232C 入出力レベル |
ドライバー |
ハイレベル出力：+5V（min）/+5.4V（TYP） ローレベル出力：-5V（min）/-5.4V（TYP） |
|
|
レシーバー |
入力電圧範囲：-15V（min.） ～ +15V（max.） |
||
| RS-232C 通信方式 | 非同期通信 | ||
| データビット | 8bit固定（※2） | ||
| パリティビット | None / Even / Odd | ||
| ストップビット | 1 / 2 | ||
| フロー制御 | CTS / RTS | RS-232C 通信速度 | 1200/2400/4800/9600/19200/28800/38400/ 57600/115200/230400 bps |
| Bluetooth 伝送距離 | Class2（10m 程度） | ||
| 外形寸法 | 約75.4mm(L)×26.0(W)×16.0(T) [mm](突起部を除く) | ||
| 重量 | 重量 約22g（本体のみ） | ||
| 電源電圧 | DC+5V | ||
| 消費電流 | 100mA（送受信時：外部電源供給分を含まない） | ||
| 動作環境 | 温度：0～55℃ 湿度：20～80％（ただし結露しないこと） |
||
| TELEC | 本製品には、技術基準適合証明を受けた特定無線設備 (Microchip 製 RN-42 TELEC No : 201-125709)が収納されています。 |
||
| Bluetooth SIG | 認証済み QD ID:B014867 | ||
| COM ポート版 サンプルプログラム （VC++2008） |
仮想COM ポートを使用したサンプルプログラムで、通信パラメーター/PIN コード/デバイス名の設定、データの送受信を行う。 | ||
| WinSock版 サンプルプログラム （VC++2008） |
WindowsSocketAPI を使用したサンプルプログラムで、通信パラメーター/PIN コード/デバイス名の設定、データの送受信を行う。 | ||
| 対応OS | Windows 11 / Windows 10 / 8.1 / 8 / 7 / Vista / XP（SP3）
32bit/64bit 両対応 Android OS 対応【対応バージョンはこちら】 |
||
| 添付品 |
|
||
| 標準価格(税別) | ¥25,800 | ||
| パッケージ |
|
||
| JANコード | 4949090600300 | ||
1. RI ピンは5V電源入出力専用となります。
2. 本製品は8bit固定です。データビット7bit対応品はこちら
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
- “REX”は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。
ハードウェア仕様
DIPスイッチ仕様
|
番号 |
動作 |
出荷時設定 |
|---|---|---|
|
1 |
設定初期化（工場出荷設定）に使用。 |
OFF |
|
2 |
ONの場合はシリアル通信速度を9600bpsに固定する。 |
OFF |
|
3 |
ONの場合はRTS/CTSフロー制御を有効にする。 |
ON |
|
4 |
電源アダプターを接続しONした場合は、D-Sub 9番ピンから5V出力する。 D-Sub9番ピンへ外部から電源供給する場合はOFFにしてください。 |
OFF |
コネクタピンアサイン
D-SUB 9ピンオス
|
ピン番号 |
信号名 |
説明 |
|---|---|---|
|
1 |
NC |
未接続 |
|
2 |
RxD |
データ受信 |
|
3 |
TxD |
データ送信 |
|
4 |
NC |
未接続 |
|
5 |
GND |
グランド |
|
6 |
NC |
未接続 |
|
7 |
RTS |
データ送信要求 |
|
8 |
CTS |
データ送信可能 |
|
9 |
5V OUT / IN |
5V 入出力専用 |
|
DCD/DTR/DSR/RI の機能は使用できません。 |
||
ダウンロード
ソフトウェアダウンロード
マニュアルダウンロード
オプション
ラトックプレミアにてお取り扱いしております。
ACアダプタ
|
製品型番 |
標準価格 |
JAN |
説明 |
対応機種 |
|---|---|---|---|---|
|
￥3,000- |
4949090420731 |
ACアダプター（5V 2A）L型プラグ |
ACアダプター
(RSO-AC05L)
