電子天びんのデータを無線で取り込む
Bluetooth-RS-232C 変換アダプター
ケーブル取り回しのわずらわしさを解消
電子天びんを使用して重量データを記録するには、パソコンなどでデータを取り込むことが一般的です。 多くの電子天びんではシリアルポート（RS-232C ポート）やUSB ポートを搭載しており、それぞれのケーブルでパソコンなどと接続しますが、ケーブルの敷設作業やケーブル長の上限など、制約があります。本ページでは、無線通信の事例を紹介します。
もくじ
本ページでは、VIBRAブランドを展開する新光電子株式会社製ALEシリーズ（ALE2202）とHJK シリーズ（HJK62K1）を使用しています。精度と耐久性、長期安定性に定評があり、お客様より「VIBRA のハカリを接続して使いたい」というお声が寄せられているため、新光電子様より機材をお借りして実機での動作確認を行いました。
お願い
本ページで紹介している事例などは、ラトックシステム株式会社で調査、動作確認を行い作成しています。 内容については、ラトックシステム株式会社までお問い合わせください。（お問い合わせフォームはこちら）

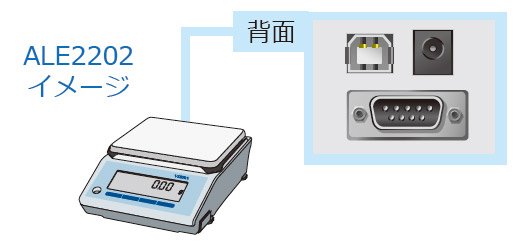

ALEシリーズは高精度電子天秤（天びん）で、ひょう量が220gから15000gまで、最小表示は1mgから0.1gまでの範囲をカバーしています。背面にはシリアルポート（D-Sub 9ピンオス）、USB ポート、DC ジャックが装備されています。

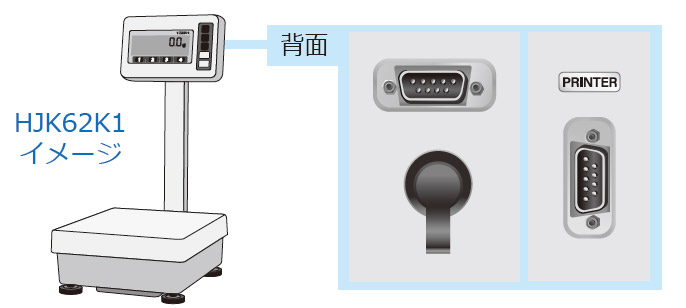

HJKシリーズは高精度の電子台秤（台はかり）で、ひょう量が17kgから62kgまで、最小表示は0.1gから1gまでの範囲をカバーしています。背面には通常のシリアルポート（D-Sub 9ピンオス）と周辺機器シリアル出力ポート（D-Sub 9ピンオス）が装備されています。それぞれのポートで動作確認を行います。

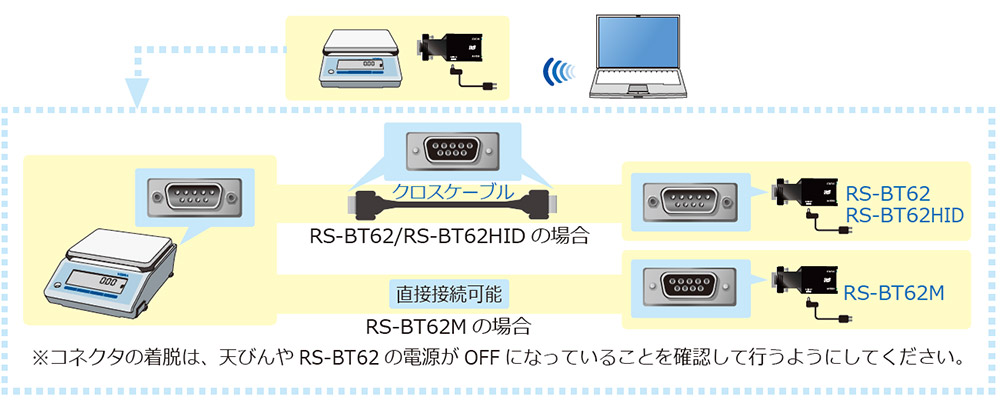

RS-232Cの無線化には、ラトックシステム製のBluetooth変換アダプターRS-BT62シリーズを使用します。RS-BT62、RS-BT62HID、RS-BT62Mの3種類での接続パターンを以下に記します。
RS-BT62、RS-BT62HIDは、D-Sub 9ピンメスのクロスケーブルを使って接続します。RS-BT62MのコネクタはD-Sub 9ピンメスのため、直接装着が可能です。詳細は後述します。

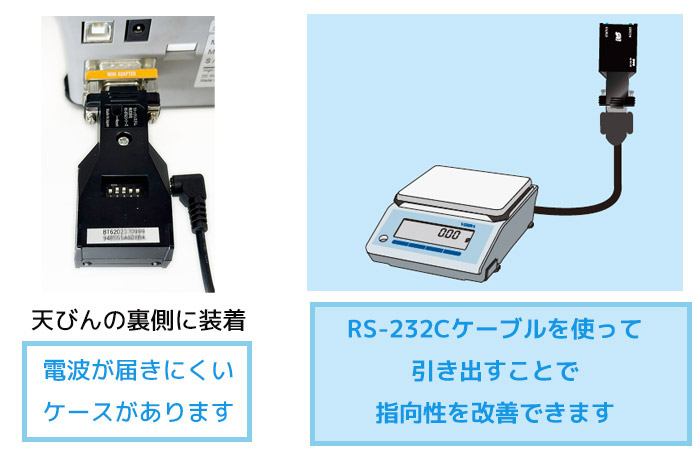

天びんの裏側にコネクタが搭載されているため、RS-BT62 も天びんの裏側に装着されることになります。 Bluetooth などの無線を使用している場合は、電波が届きにくくなる可能性があります。
ケーブルを使用してRS-BT62 を天びんの裏側から引き出すことにより、無線の指向性が向上します。
※SPP = Serial Port Profile の略

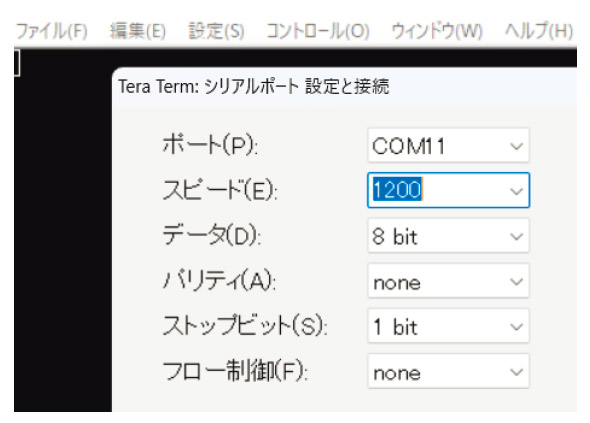

例としてWindows 11 環境でBluetooth を使用して天びんと接続を行い、ターミナルソフトウェア（Tera Term）に出力します。
シリアルポート（RS-232C）をアクティブに設定変更します。（詳しくは天びんに添付の取扱説明書をご参照ください）
外部入出力機能 |
４ EXTERNAL I/O |
|---|---|
標準RS232C 通信設定 |
41 RS232C |
動作 |
411 ACTIVATE |
ボーレート 415 ACTIVATE |
1200bps |
|---|---|
パリティ 416 PARITY |
41 RS232C |
ストップビット 417 STOP BIT |
1bit |

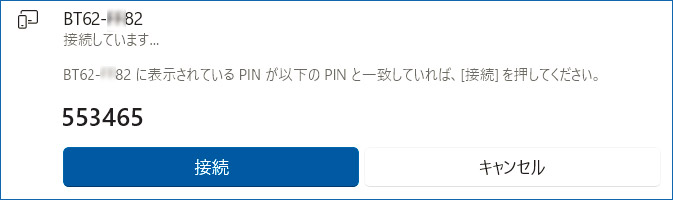

Bluetoothデバイスとペアリングをおこないます。Windowsの設定からBluetoothデバイスの追加をおこないます。（詳しくはRS-BT62 ユーザーズマニュアルをご参照ください。）
天びんが【COM8】で設定されました。

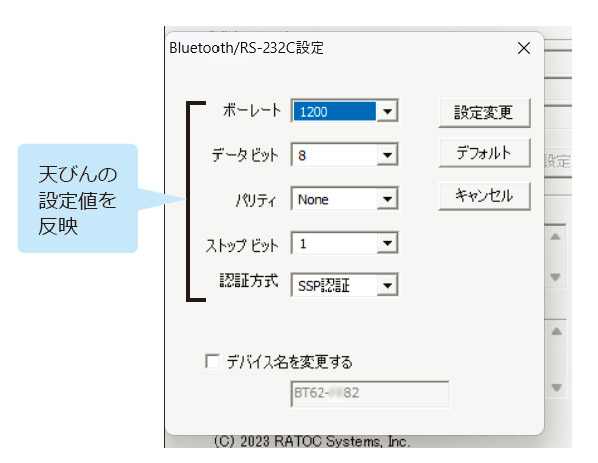

RS-BT62シリーズ 設定・通信サンプルアプリケーション（Windows用）を使用して、「1.天びん側の設定]を反映します。 認証方式は、ここでは”SSP認証”を使用します。
ここでも「1.天びん側の設定]を反映します。

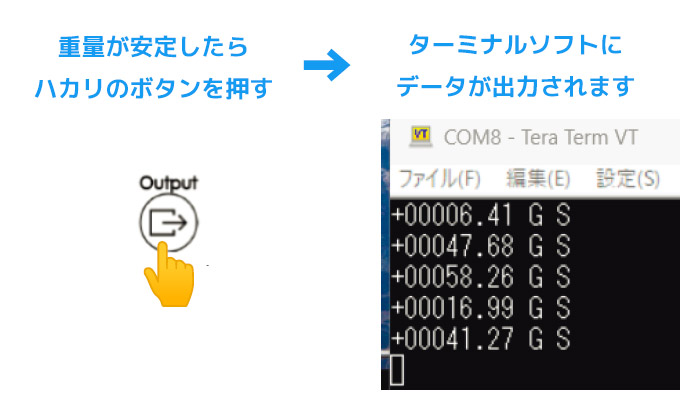

ハカリの出力条件が「出力条件 413 CONDITION」「7〔Output〕キー押下・安定時1 回」となっているので、重量が安定した後にハカリの[Output]ボタンを押下すると、重量データが1 回出力されます。
シリアルインターフェイスに【RS-BT62】を使用することに変わりませんが、今回はHID モードを使用します。 HID とはHuman Interface Device のことで、キーボードやマウスなど、PC と人間との間で情報をやり取りする周辺機器のことを指します。 この方式を利用することで、天びんからのデータがキーボードから入力されたデータの様に扱われます。
例としてWindows 11 環境でBluetooth を使用して天びんと接続を行い、アプリケーション（メモ帳、Excel）に出力します。
シリアルポート（RS-232C）をアクティブに設定変更します。（詳しくは天びんに添付の取扱説明書をご参照ください）
※前述の「Bluetooth-SPP モード編」と設定内容は同じです。
外部入出力機能 |
４ EXTERNAL I/O |
|---|---|
標準RS232C 通信設定 |
41 RS232C |
動作 |
411 ACTIVATE |
ボーレート 415 ACTIVATE |
1200bps |
|---|---|
パリティ 416 PARITY |
41 RS232C |
ストップビット 417 STOP BIT |
1bit |
まずは、RS-BT62 の設定を変更するためにSPP モードに設定し、Windows11 の設定から認識させます。（シリアルパラメーターを設定変更する場合は、まずSPP で認識させてから変更作業を行い、HID に戻す必要があります。）
Bluetoothデバイスとペアリングをおこないます。Windowsの設定からBluetoothデバイスの追加をおこないます。（詳しくはRS-BT62 ユーザーズマニュアルをご参照ください。）
※前述の「Bluetooth-SPP モード編」と設定内容は同じです。
天びんが【COM8】で設定されました。
RS-BT62シリーズ 設定・通信サンプルアプリケーション（Windows用）を使用して、「1.天びん側の設定]を反映します。
認証方式は、ここでは”SSP認証”を使用します。
※前述の「Bluetooth-SPP モード編」と設定内容は同じです。

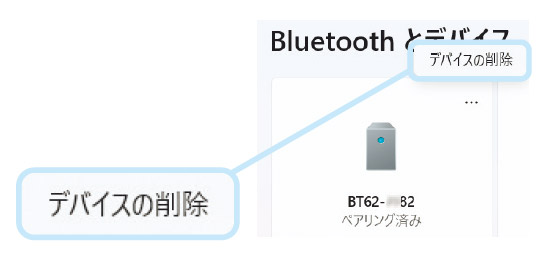

SPP モードで接続されている、Bluetooth の設定を一度削除します。

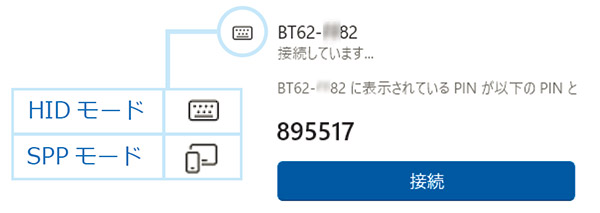

RS-BT62 の電源を切り、DIPスイッチの5 番をON に設定します。 DIPスイッチ変更後、再度電源をオンします。 Windows11の設定からRS-BT62を検索します。 Bluetooth 設定の削除前とは異なるアイコンで検出されます。

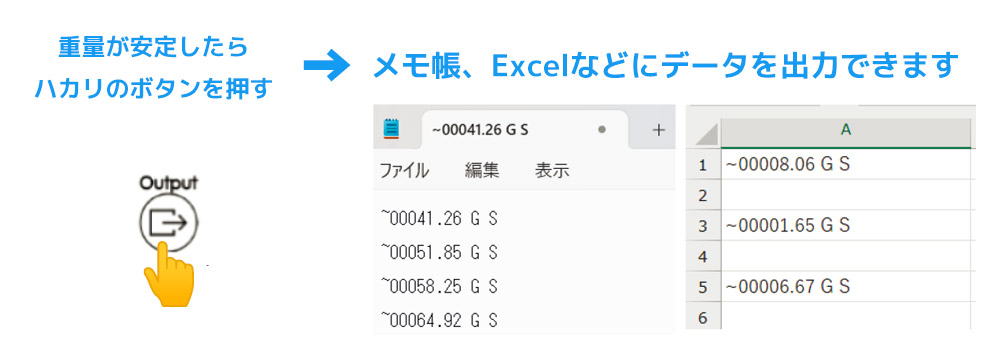

HID モードで認識後天びんで測定を開始すると、重量が安定した後にハカリの[Output]ボタンを押下すると、重量データが1 回出力され表示されます。 今回はHID モードでキーボードイベントとしてPC に入力されるので、起動するアプリケーションはメモ帳やExcel などを選択します。
Point：英語モードキーボードが前提のHID Profile
Bluetooth SIGで策定されているHID Class Profileを使用します。このHID Profileは英語モードキーボードが前提となっています。そのため、主に記号キーで日本語と英語ではキーコードが異なる場合があるので、注意が必要です。
例えば、天びんからは”+”（キーコード0x2B）を出力された場合、HID profile を介して送信したデータは、英語モードでの” 0x2B” である” ～” と解釈され、
メモ帳などには” ～” と表示されます。

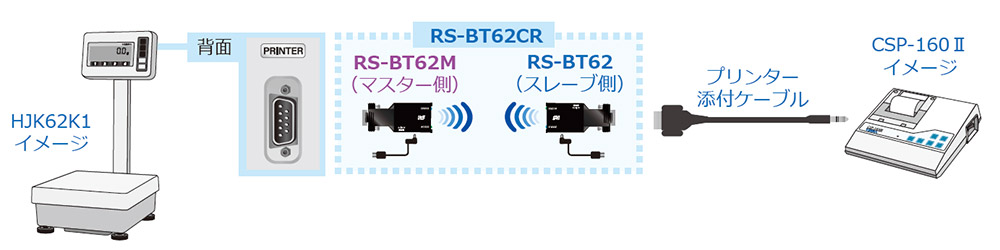

HJK62K の周辺機器シリアルポートに接続するジャーナルプリンターを無線化します。
接続には CSP-160II に添付されているケーブルに RS-BT62CR のスレーブ側を、 HJK62K1 には RS-BT62CR のマスター側を装着します。 HJK62K1 と CSP-160II、双方の RS-BT62 のシリアル通信パラメーターを同じに設定します。
RS-BT62CR はシリアルケーブルをBluetooth 無線に置き換える製品です。 二つの RS-BT62 間で通信を行い、電源を投入するだけで、通信が可能となります。
