シリアルケーブル接続のRS-232CシステムをBluetooth経由の無線システムに置き換え

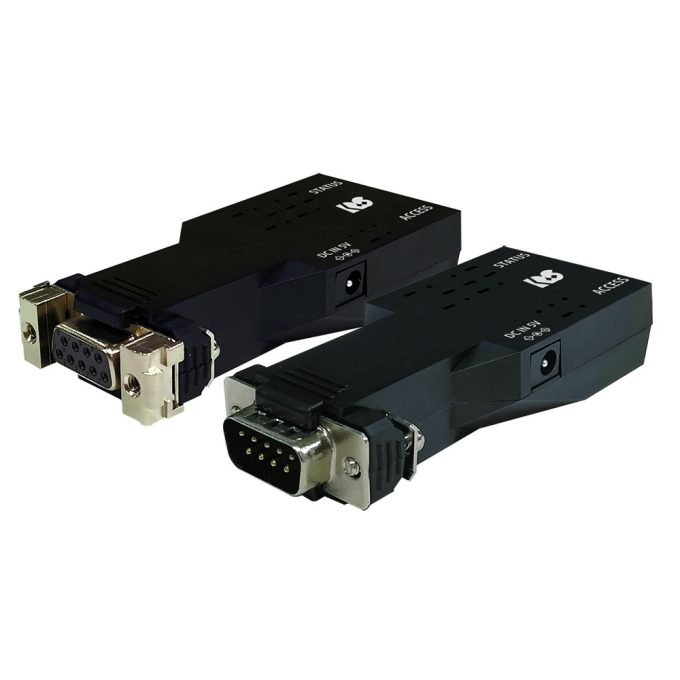

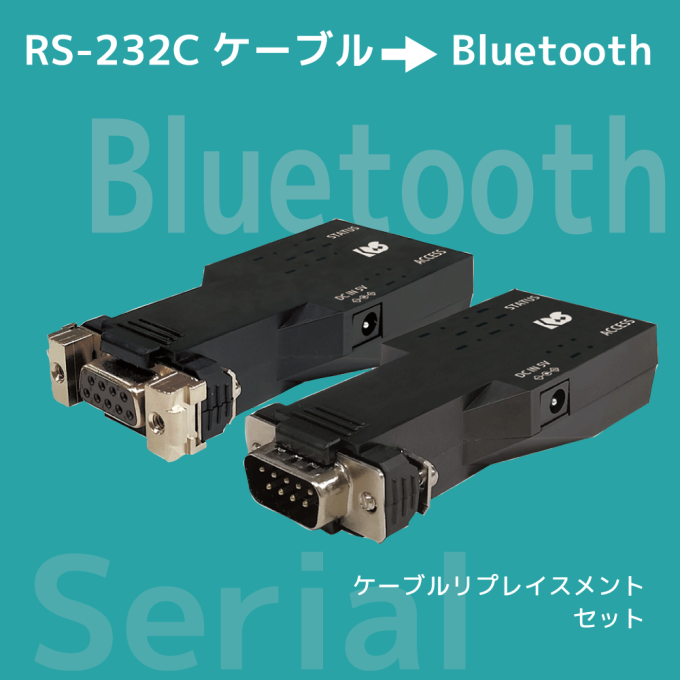

Bluetooth RS-232C変換アダプター（ケーブルリプレイスメントセット） RS-BT62CR

RS-BT62CR

JANコード：
4949090600683

標準価格（税別）：
54,800円

Windows

Windows：11/10（64ビット対応）
※各種設定アプリケーションの対応OS

ご購入はこちらから

楽天 Amazon e2e store

この製品をシェアする

ラインナップ

製品型番RS-BT62CR

特徴ケーブル接続のRS-232CシステムをBluetooth経由の無線システムに置き換え

価格￥54,800

製品型番RS-BT62M

特徴DTE機器側をBluetoothに変換。 BluetoothデバイスやRS-BT62と無線で通信

価格￥29,800

製品型番RS-BT62

特徴DCE側をBluetoothに変換。WindowsでCOMポートとして認識。Androidにも対応。

価格￥27,800

製品型番RS-BT62HID

特徴RS-232C機器から出力されるデータを、キーボードイベントとして取り込み

価格￥27,800

特徴仕様ダウンロードよくある質問オプション法人のお客様

製品特徴

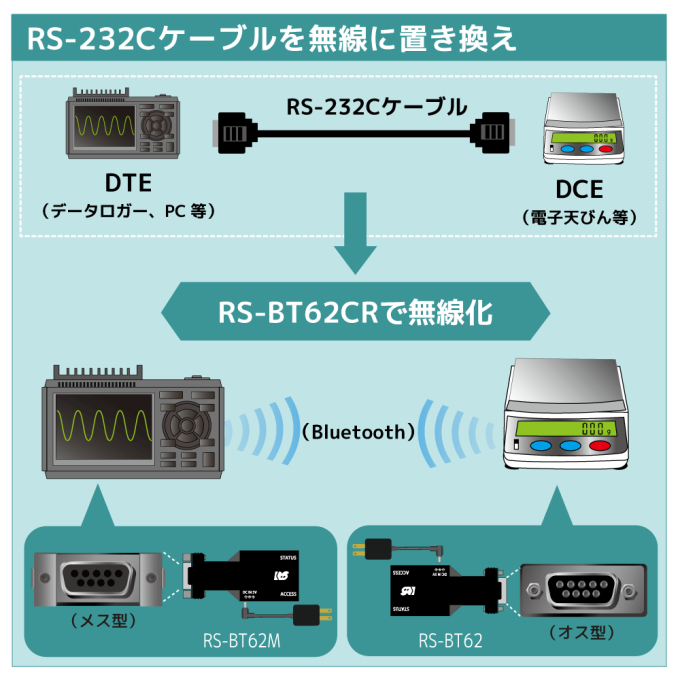

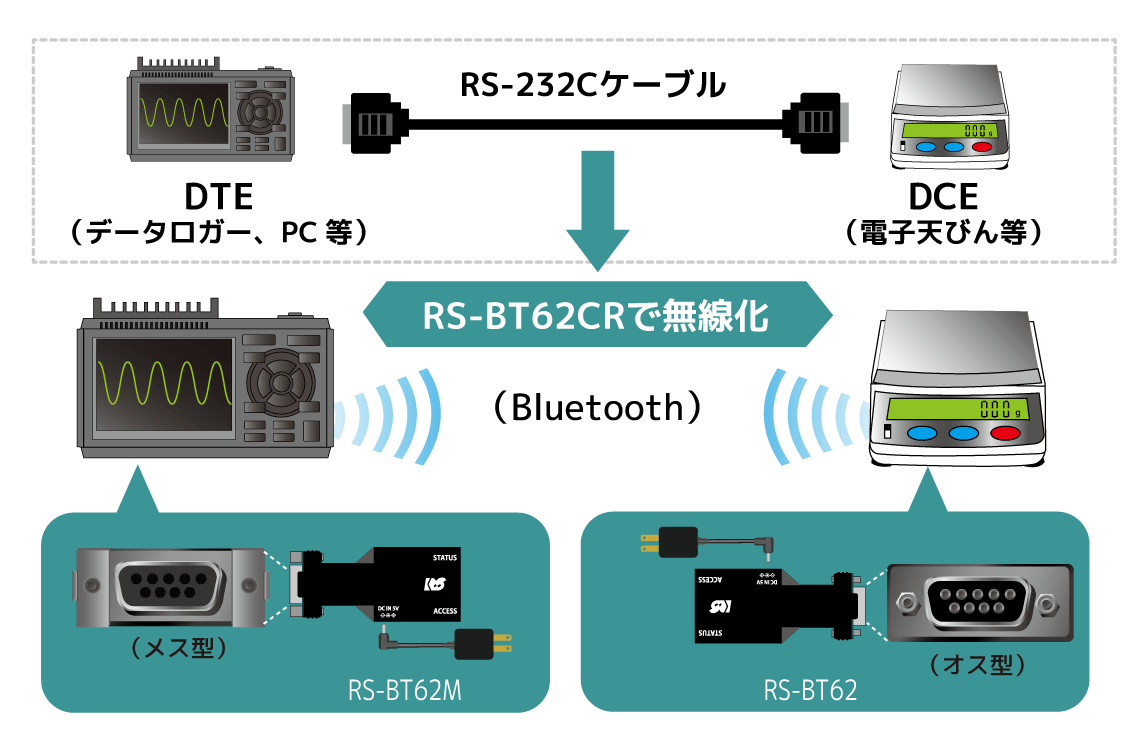

RS-232Cケーブル接続を無線に置き換え

DTEとDCE双方のシリアルポートに本製品を接続。
既存のRS-232Cシステムに変更を加えることなく、Bluetooth経由の無線システムに置き換えることができます。

DTE側（RS-BT62M）とDCE側（RS-BT62）のセットモデルです。

電源を入れるだけで通信開始

通信に必要なBluetoothプロトコルスタックなどのソフトウェアは、すべてRS-BT62に搭載。シリアルパラメーター、ペアリング先などの設定は初回1回のみ。初回設定以降は、電源投入のみで接続・通信が可能です。

Bluetooth Version 4.2 BR/EDR準拠、Class2対応

約10m（見通し）の距離で無線通信が可能です。

シリアル通信パラメーターのデータビット8bit/7bit対応

電子天びん・バーコードスキャナー・RF-IDタグリーダーなど、さまざまなシリアル機器とBluetoothで通信。データビット7bitにも対応し、旧式のシリアル機器も使用可能です。

視認性のよいアクセス・ステータスLED

本製品はコネクタの対極にLEDを装備。コネクタがどちらの向きであってもLEDが確認でき、Bluetooth接続やデータ送受信の状況を把握できます。

シリアル通信速度は230,400bpsまでサポート、9,600bps固定も可能

シリアル通信速度は、1,200bpsから230,400bpsまでをサポート。DIPスイッチにより9,600bps固定モードにも設定が可能です。

CTS/RTSを使用したハードウェアフロー制御をサポート

CTS/RTSを使用したハードウェアフロー制御をサポート。RS-232CデバイスとBluetoothの間でデータ送信をする際、データ損失やバッファオーバーフローを防止することができます。

DTR/DSR、DCD、RI信号は未サポートです。

駆動電源はACアダプターのほかデバイスからの受給も可能

本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V～12V電源の受給も可能です。

また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ電源を供給することもできます。

本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。

DTE側にD-Sub 9Pinメス、DCE側にD-Sub 9Pinオスコネクタ実装

DTE側にはD-Sub 9Pinメス型コネクタを実装。産業用機器に固定できるスクリューロック付きで、取外し可能な金具を添付しています。
DCE側には、スクリューロック付きのD-Sub 9Pinオスコネクタを実装。

Windows用設定変更ツールを提供

本製品の設定変更ができる「RS-BT62M 設定変更ツール」をご用意。マスター、スレーブのモード切替、シリアル通信パラメーターの変更、ペアリング先変更などが可能です。Bluetoothホストを持ったWindows 11/10搭載PCから変更できます。

有害10物質不使用

RS-BT62CRは、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

各部名称

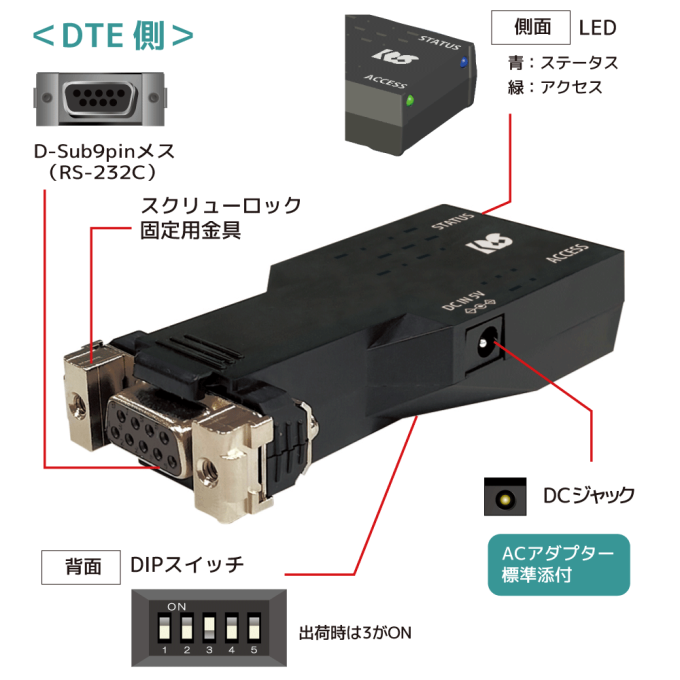

DTE側

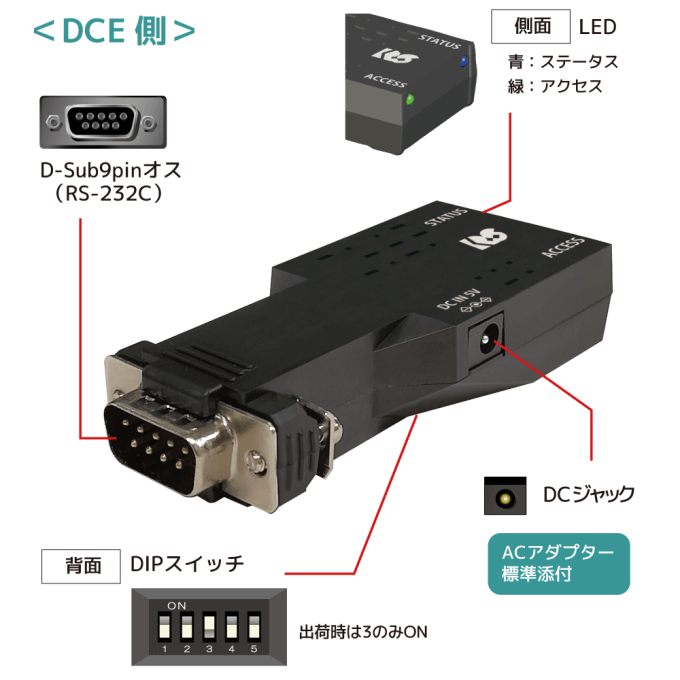

DCE側

外形寸法

RS-BT62シリーズ外形寸法

（前モデル）REX-BT60シリーズ外形寸法

対応パソコン（設定アプリケーション使用時）

Bluetoothを装備した以下の機種

Windows PC

対応OS

Windows 11、Windows 10　※64ビット対応（各種設定アプリケーションの対応OS）

対応デバイス

電子天びん、バーコードリーダーなど、RS-232Cポート搭載の機器

公衆回線モデム等、通信制御にDTR/DSRを使用するRS-232Cデバイスでは使用できません。

製品仕様

名称	Bluetooth RS-232C 変換アダプター（ケーブルリプレイスメントセット）
型番	RS-BT62CR
インターフェイス	RS-232C	EIA/TIA-232-F Standards準拠
インターフェイス	Bluetooth	Bluetooth version 4.2 BR/EDR
RS-232C トランシーバー	MaxLinear SP3232ECY(または同等品)
Bluetooth プロファイル	SPP
Bluetooth 送信周波数	2,402-2,480MHz FHSS/GFSK 79チャンネル – 1MHz間隔
RS-232C 接続コネクタ	RS-BT62M 本体：D-Sub9Pin（メス） x 1 RS-BT62 本体：D-Sub9Pin（オス） x 1
RS-232C 入出力レベル	ドライバー	ハイレベル出力：+5V（min）/+5.4V（TYP）ローレベル出力：-5V（min）/-5.4V（TYP）
RS-232C 入出力レベル	レシーバー	入力電圧範囲：-15V（min.）～ +15V（max.）
RS-232C 通信方式	非同期通信
	データビット	7 / 8
	パリティビット	None / Even / Odd
	ストップビット	1 / 2
	フロー制御	CTS / RTS
RS-232C 通信速度	1200/2400/4800/9600/19200/28800/38400/ 57600/115200/230400 bps
Bluetooth 伝送距離	Class2（10m 程度）
対応OS	Windows 11 / Windows 10　※64bit対応（各種設定アプリケーションの対応OS）
外形寸法	約73.8(L)×35(W)×16(T) [mm](突起部を除く)
重量	各本体とも約33g
電源電圧	DC+5V
消費電流	210mA（送受信時：外部電源供給分を含まない）
動作環境	温度：0～55℃ 湿度：20～80％（ただし結露しないこと）
添付品	RS-BT62M 本体（スクリューロック固定用金具付き）＜マスターモード＞ RS-BT62 本体＜スレーブモード＞電源アダプター（RSO-AC05L）x2 保証書
標準価格(税別)	¥54,600
JANコード	4949090600683
原産国	日本

本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
記載されている名称・商品名は各社の商標または登録商標です。
予告なく外観または仕様の一部を変更することがあります。
表示価格に消費税は含まれておりません。

ハードウェア仕様

DIPスイッチ仕様

番号	動作	出荷時設定
1	未使用	OFF
2	ONの場合はシリアル通信速度を9600bpsに固定する。	OFF
3	ONの場合はRTS/CTSフロー制御を有効にする。	ON
4	電源アダプターを接続しONにした場合は、D-Sub 9番ピンから5V出力する。デバイスから電源供給する場合はOFFにしてください。	OFF
5	SPP/HID モード切り替え。ONではHID モード、OFFではSPPモードで動作。	OFF

コネクタピンアサイン

RS-BT62M（マスターモード側）

D-Sub 9ピンメス

ピン番号	信号名	説明
1	NC	未接続
2	TxD	データ送信
3	RxD	データ受信
4	NC	未接続
5	GND	グランド
6	NC	未接続
7	CTS	データ送信可能
8	RTS	データ送信要求
9	DC5V～12V IN / 5V OUT	入力はDC5Vから12V、出力は5V専用
DCD/DTR/DSR/RI の機能は使用できません。

RS-BT62（スレーブモード側）

D-Sub 9ピンオス

ピン番号	信号名	説明
1	NC	未接続
2	RxD	データ受信
3	TxD	データ送信
4	NC	未接続
5	GND	グランド
6	NC	未接続
7	RTS	データ送信要求
8	CTS	データ送信可能
9	DC5V～12V IN / 5V OUT	入力はDC5Vから12V、出力は5V専用
DCD/DTR/DSR/RI の機能は使用できません。
