音声分離付きのフルスペック4K対応 HDMI切替器

4K60Hz対応外部音声出力付 4入力1出力 HDMIセレクター RS-HDSW41A-4K

RS-HDSW41A-4K

JANコード：
4949090880498

標準価格（税別）：
オープン価格

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン

対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

⇒ 4K120Hz/144Hz対応HDMI入力端子を搭載したディスプレイをお使いの方は＜こちら＞をご確認ください。

4K, HDCPに対応した機器が必要です。

おすすめ製品

◇ 切替機能が不要な方はこちら

音声分離モデル→ RS-HD2HDA-4K

◇ 映像を複数の画面に分配出力したい方はこちら

4入力2出力モデル→ RS-HDSW42A-4KZ

◇ 離れた機器を接続したい方はこちら

HDMI延長器→ RS-HDEX100-4K

動作確認済み

PS5®、PS5®Pro、PS4®、PS4®Pro、Nintendo Switch®

ご購入はこちらから

楽天 Amazon Yahoo!

この製品をシェアする

ラトックプレミア専売品

通販サイト”ラトックプレミア楽天市場店”、”ラトックプレミアYahoo!店”、”ラトックプレミアアマゾン店”のみで販売する限定商品です。

ラインナップ

製品型番RS-HDSW31-4KZ

特徴4K 60Hz対応のコンパクトな3入力1出力HDMI切替器。リモコン付属

価格￥6000

製品型番RS-HDSW51-4KZ

特徴4K 60Hz対応のコンパクトな5入力1出力HDMI切替器。リモコン付属

価格￥8,200

特徴仕様ダウンロードよくある質問オプション

製品特徴

4台のHDMI機器を切り替えてテレビに出力

本製品は、4入力1出力を搭載したHDMI切替器です。最大4台のHDMI出力機器とテレビ1台を接続可能で、ユーザーが選択したポートの映像をテレビ側に出力します。

レコーダーやゲーム機、パソコンなどのHDMI機器が増えてテレビ側の入力端子が足りなくなったとき、本製品を追加することで、１つのHDMI入力端子を複数のHDMI機器で共有することができます。

接続イメージ
出力Aから（映像+音声）、出力B（音声のみ）外部オーディオ出力機能を搭載

HDMIケーブルは添付していません

4K解像度/60Hz（4:4:4）信号に対応、各HDR映像ソースも切替

4K2K（最大4096×2160）、60Hz映像の入出力に対応。テレビ側に4K対応のHDMI入力が1ポートあれば、本製品に接続した機器すべての4K映像をそのまま映すことができます。

また、Dolby Visionや、HDR10/HDR10+、放送用HDR規格であるHLGにも対応しています。

※写真はイメージ
写真はHDR効果のイメージを分かり易く表現できるようにしたものです

1080p/120fps の高フレームゲームにも対応

本製品は4K/60fpsの高精細なゲームを楽しむだけでなく、1080p/120fps などフレームレートの高いゲームの動作に対応。FPSやTPSなどのスピードな重要なゲームも、ディスプレイと直結した感覚でそのまま楽しめます。

フルHDの4倍の密度で描かれる4K映像
圧倒的な没入感でゲームをプレイすることができます。

1080p 60fps(Hz) /120fps(Hz)表示（イメージ）
残像感のないスッキリした映像でプレイすることができます。

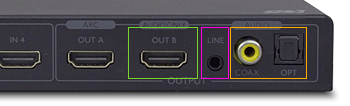

音声出力は HDMI, 光デジタル, 同軸デジタル, アナログの4系統

本製品には、通常のHDMI出力（映像+音声）他、音声出力用のHDMI出力ポート、光、同軸デジタルおよびアナログステレオ（ステレオミニ）を搭載。ご使用中のAVアンプが4Kに対応していない場合や、HDMI端子を搭載していない場合でも、外部のAVアンプへオーディオを伝送することが可能です。

HDMI入力可能な外部アンプへ接続するパターンです。Dolby True HDやDolby Atmos、DTS HD Master AudioやDTS:Xなど高品質な7.1CHサラウンドを楽しむ場合に接続します。

下記AVアンプやデジタルサラウンドヘッドフォンシステムで動作確認しています。

・Denon AVR-X1700H
・Denon AVR-X1600H
・SONY SA-WF30
・SONY MDR-HW700DS

※アンプによっては設定が必要な場合があります。

光・同軸デジタル入力可能な外部アンプと接続する場合に接続するパターンです。HDMI入力を持たないホームシアターセットなどを接続しDolbyやDTSなどの5.1CHサラウンドを楽しむことができます。
またARCをオンにすることで、BSサラウンドで使われるAAC5.1chのテレビ音声も外部アンプへ出力することが可能です。

ステレオ外部入力を持ったアンプやミニコンポ、アクティブスピーカーなど、外部音声へアナログ接続することで、ステレオならではの高音質を楽しめます。

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X™」にも対応しています。

Dolby Atmos®及びDTS:X™の再生には、それぞれに対応したアンプが必要です。

切替方式は「自動切替」から「手動切替」になるハイブリット切替方式

本製品には、接続されたHDMI機器の一番最初の機器がオンになると自動的にポートが切り替わる「自動切替」と、その後、別の機器を起動した場合には手動でポートを切り替える「手動切替」のハイブリット切替方式を採用。手動切替特有の初回切替の手間を省き、その後HDMI機器の電源オンによる画面切り替えを防ぐことができます。

例えば、ゲームプレイを開始した際には「自動切替」自動的にゲーム画面が表示され、ゲームをプレイ中、レコーダーの録画時刻と重なった場合でも映像の切り替えがなく、ゲームに干渉しないので快適なプレイが可能です。

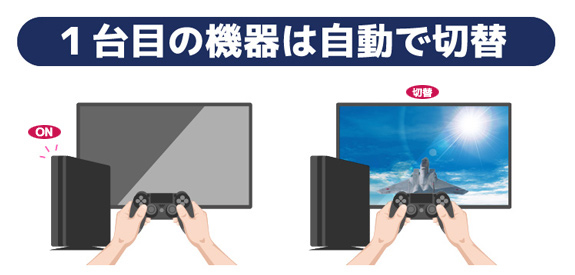

本製品に接続されている機器のうち、最初に電源をオンにした機器は、自動で接続ポートへ切替をおこなうので、切り替える手間がなくすぐに映像を映し出すことができます。

HDMIでの接続状態を保持する機能を持つ機器（PS3など）が接続されている場合、電源がOFFの状態でも一台目起動時の自動切替が反応しない場合があります。その場合は手動にて切り替えをおこなってください。

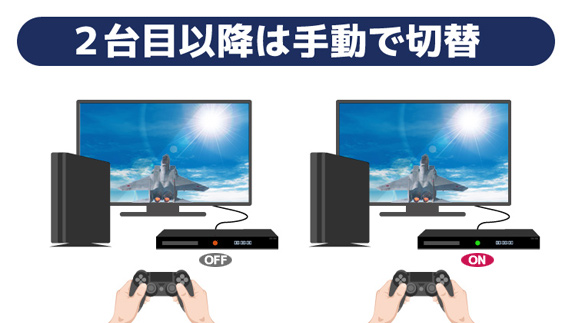

ゲームをプレイ中に、レコーダーの録画予約によりレコーダーの電源が入った場合でも、2台目以降の機器に対しては手動切替で動作するので、勝手に切り替わることがなく、ゲームプレイの邪魔をしません。

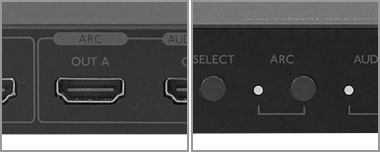

テレビの音声をアンプへ出力する「ARC」に対応

本製品には、HDMI入力端子を通してオーディオデータを外部機器に送信する技術「ARC（オーディオリターンチャンネル）」に対応しています。ARC対応テレビの音声を、本製品の光デジタルポートを経由してオーディオ機器から聴くことが可能です。

ARC機能を使用する際、出力は光デジタルのみとなります。

ARCで音声を外部アンプに出力する場合は、ARCに対応したテレビが必要です。

ASTRO® MixAmpで動作確認済み

本製品はASTRO® MixAmpでの動作も確認済みです。MixAmpのようにHDMI入力ができないアンプでも、本製品を経由することでPlayStation®5やXbox Series X®/S®への接続が可能です。

　
【本製品とMixAmpを組み合わせた活用例】
・FPSゲームで足音が聞こえやすくなるようカスタマイズ

直感的に操作ができるリモコン付属

本製品には、切り替えに便利なリモコンが付属しています。切り替えたい番号を直接入力したり、オーディオ出力の操作をおこなう場合など、離れていても操作が可能です。

サビに強い金メッキコネクターを採用

本製品のコネクターには、酸化（サビ）に強く、信号伝達の信頼性が高い金メッキ端子を採用しています。

各部名称

対応機種

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

対応ディスプレイ

HDMI入力端子を搭載したテレビ、プロジェクター、パソコン用ディスプレイ

4K, HDCPに対応した機器が必要です。

4K120Hz/144Hz対応HDMI入力端子を搭載したディスプレイをお使いのお客様へ

本製品はHDMI2.0対応製品のため、HDMI2.1（4K120Hz/144Hz）端子に接続した場合、一部のディスプレイにて適切な解像度で出力されない、音声が出力されないなどの症状が発生します。正常に動作させるためには、HDMI2.0対応端子に接続、もしくはディスプレイ側HDMI入力端子の設定をHDMI2.0に変更していただく必要がございます。

現象を確認している機種

Dell G3223Q、LG 27GP95R-B/XV282K、BenQ EX3210U/EX2710U、Panasonic TH48LZ1800

HDMI入力端子のバージョンについては、お使いのディスプレイメーカーへお問い合わせください。

製品仕様

LED
名称	4K60Hz対応外部音声出力付 4入力1出力 HDMIセレクター
型番	RS-HDSW41A-4K
対応ディスプレイ	HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ 4K, HDCPに対応した機器が必要です。
対応機器	HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン
最大出力解像度	4096 x 2160（60Hz, 4:4:4 / 8bit）接続するTV, ディスプレイに依存します。 4k 60Hz 出力時の色深度は 8bit（最大）です。
対応オーディオ	HDMI出力 OUT A / OUT B	Dolby Atmos, Dolby TrueHD、Dolby Digital Sorround EX、Dolby Digital、DTS:X、DTS-HD Master Audio、DTS-ES、DTS Digital Sorround、AAC 5.1ch MPEG2/4、LPCM
	外部音声出力光デジタル	Dolby Digital, DTS5.1, AAC 5.1ch MPEG2/4, LPCM2ch
	外部音声出力アナログ	LPCM2ch
接続コネクタ	入力	HDMIタイプ A メス ×4
接続コネクタ	出力	HDMIタイプ A メス ×2（OUT Aは映像＋音声を出力、OUT Bはダミー信号＋音声を出力）光デジタル（S/PDIF 角型）x1 同軸デジタル（RCA 丸形）x1 アナログ（3.5mm ステレオミニ）x1
本体スイッチ	SWITCH	入力先ポート切替
	ARC	ARC機能のON/OFF
		SPDIF/アナログ音声外部出力のON/OFF
	AUDIO	音声出力のチャンネル切替 2ch / 5.1ch / Pass-through
規格準拠	HDMI（HDR10/HDR10+, Dolby Vision、HLG、DeepColor, ARC） HDCP 2.2 / 1.4準拠 ※CEC, HECには対応していません。 ※DeepColorは4K60/50Hz時は最大8bitまで。
ビデオアンプ帯域	18Gbps
ピクセルクロック	600MHz
リモコン送信距離	5m
	選択ポート（緑） 1-2-3-4	選択しているポートのLEDが点灯
	ARC（青）	ARC オンで点灯
	（青）	SPDIF/アナログ音声外部出力のON/OFF
	Audio（青）	点灯：Passスルーモード点滅：5.1chモード消灯：2chモード
推奨ケーブル長	入力5m以下、出力5m以下
電源電圧	DC +5V 1A（添付のACアダプターから供給）
消費電流	Max.370mA
動作環境	温度：10～40℃、湿度：20～80%（ただし結露しないこと）
外形寸法	約210(W)×66(D)×25(H)mm（突起部含まず）
重量	約330g（本体のみ）
材質 / カラー	メタル / ブラック
パッケージ内容	RS-HDSW41A-4K　本体 x1 ACアダプター（+5V 1A）x1 リモコン（CR2025 お試し電池付）x1 ユーザーズマニュアル兼保証書 x1
JANコード	4949090880498
標準価格(税別)	OPEN

HDMIケーブルは添付していません。
HDMI認証取得ケーブルの使用を推奨します。HDMI認証取得品には、以下例のようなHDMI認証ラベルがパッケージ等に貼付されています。
本製品を接続される前に、HDMI出力端子を搭載した映像機器・　家庭用ゲーム機、パソコンを、HDMI入力端子を搭載したテレビ・パソコン用ディスプレイに直接接続して、動作を確認してください。
DVI機器への接続には、DVI-HDMI変換アダプターが別途必要になります。またDVI規格は音声信号をサポートしていないため、音声は出力されなくなります。
パソコンで使用する場合、HDCPにより保護されたコンテンツを表示しているとき（地デジなどデジタル放送の受信、Blu-RayやDVDの再生などをおこなっているとき）は、再生を停止させてから切替操作をおこなってください。ご使用の環境アプリケーションによっては自動停止されない場合があります。
本製品の添付リモコンで他社製品が反応する場合があります。他社製品が反応する場合は、本体ボタンにて本製品の操作をおこなっていただきますようお願いいたします。
本製品はカスケード接続で使用できません。
全ての機器で動作を保証するものではありません
本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
記載されている名称・商品名は各社の商標または登録商標です。
予告なく外観または仕様の一部を変更することがあります。
表示価格に消費税は含まれておりません。

【有寿命部品について】

本製品に添付しているACアダプターは有寿命部品です。使用時間の経過に伴って磨耗、劣化等が進行しますので、より長くお使い頂くためには、一定の期間で交換が必要となります。有寿命部品の交換時期の目安は、使用頻度や使用環境等により異なりますが、1日約8時間のご使用で約5年です。この期間は開くまでも目安であり、この期間内に故障しないことや、無償修理をお約束するものではありません。また、長時間連続使用等、ご使用状態によっては、この目安の期間よりも早期に部品交換が必要となる場合があります。
