■eSATA/USB2.0 リムーバブルRAIDケース(外付け2ベイ・アルミ) SA-DK2EU-R

RAID1/RAID0など4モード対応eSATA&USB2.0リムーバブルRAIDケース

内蔵HDDを高速大容量リムーバブルHDDに
※HDは内蔵していません。
出荷完了
eSATA/USB2.0 リムーバブルRAIDケース
(外付け2ベイ・アルミ)
製品型番 価格(税別) JANコード
SA-DK2EU-R ¥42,500 4949090750609
対応OS(Win) Vista/XP/2000/Server 2003
対応OS(Mac) 10.4 以降 (eSATAの場合)
10.3.9、10.4 以降 (USBの場合)
有害6物質不使用 製品写真 注文画面

製品特徴

● 4つのモードを備えたハードウェアRAIDケース
 −RAID1で安心!自動バックアップ
 −RAID0で高速・大容量HDを実現
● eSATAとUSB2.0のデュアルインターフェイス
 −高速転送が可能なeSATA接続
 −汎用性の高いUSB2.0接続
● 面倒な設定不要の簡単セットアップ
● HDD交換が可能なリムーバブル方式を採用
● PC電源オンのままHDD交換できるホットプラグ対応
● 快適なHD管理を提供するRAIDモニター添付
 −ソフトウェア上で本製品を取り外し
 −稼働中のRAIDモードと各HDの状況を表示
 −エラー発生時のメッセージ表示とメール通知
 −リビルド終了時のメール通知・シャットダウン(Mac)
● アルミ・大口径FANでHDを冷却
● 各HDDへのアクセス状況がわかるLED装備
● REX-SATAシリーズ共通トレイで運用・保守も安心
● 有害6物質不使用

4つのモードを備えたハードウェアRAIDケース

2台のHDでRAIDを構築!データの安全性や高速転送など、必要な性能に合わせて選べる4つのモードを搭載しています。 ハードウェアRAIDコントローラによる処理なので、RAIDによるCPUへの負荷やスピードの低下はほとんどありません。
本製品に搭載のモード
RAID1 (ミラーリング) RAID0 (ストライピング)
HDの複製で安全性を向上。 2台のHDを1台の高速・大容量HDDに。
※工場出荷時の設定
スパンニング スタンダード
2台のHDを1台の大容量HDDに。 2台のHDとして使用。HDのホットプラグOK。

RAID1モードで安心!自動バックアップ
  マスターディスクに書き込んだデータは、自動的にバックアップディスクへも保存し、まったく同じデータを持つ2つのHDで運用します。
障害発生時の復旧作業はとても簡単。パソコンやケース本体の電源を入れたまま、障害発生ディスクを抜いて新しいHDDに交換するだけ。自動的にディスクが再構築(リビルド)され、復旧が完了します。リビルド中もHDへアクセスできるので、作業を中断する必要はありません。
RAID0モードで高速・大容量HDを実現
  高速な外付けインターフェイスとして注目を浴びるeSATA。なかでも、eSATA接続+RAID0(ストライピング)は実行速度で100MB/secと、USB2.0やNASと比べて圧倒的に高速。一方、USB2.0やNASでは転送に速度の限界があるため、RAID0設定の効果はほとんど得られません。速度が要求されるクリエイティブシーンには、パソコン直結のeSATA接続、RAID0モードが最適。
ベンチマーク(Windows) ベンチマーク(MacOS)

eSATAとUSB2.0のデュアルインターフェイス

RAIDケースとパソコンは、ケーブル1本の簡単接続。eSATAとUSB2.0のデュアルインターフェイスを装備し、いずれかを選んで接続できます。

高速転送が可能なeSATA接続
ケース本体背面(左より)
プッシュスイッチ、DIPスイッチ、
eSATAポート、USB2.0ポート
  外付けとしては圧倒的に高速なeSATA接続RAIDシステムで、日常業務も快適に運用。ミラーリングで約60MB/sec、ストライピングなら100MB/secの転送が可能。ポートマルチプライヤにより、複数HD使用時でも速度低下がなく、高速SATA HDの性能を活かすことができます。高速3Gbps転送対応、NCQ(Native Command Queuing)対応。
※eSATAポートはポートマルチプライヤに対応している必要があります。
汎用性の高いUSB2.0接続
  Hi-Speedロゴほとんどのパソコンに標準で装備されている、USB2.0ポートへの接続も可能。

【当社製eSATAホストカード(ポートマルチプライヤ対応)一覧】 (2009年4月現在)
型番 REX-PE30S REX-PE32S REX-PCI15PM REX-EX30S

スロット PCI Express PCI ExpressCard
eSATAポート数 1ポート 2ポート 1ポート 1ポート
対応パソコン Windows PC
Mac Pro(G5には未対応)
Windows PC
PowerMac G4/G5
Windows PC
MacBook Pro

面倒な設定不要の簡単セットアップ

ケース本体のDIPスイッチでモード設定したあとは、通常の外付けHDDと同様にパソコンへ接続するだけ。専用ドライバのインストールや、NASで必要なネットワーク設定・ユーザ管理は不要です。既存ネットワークへの影響がないので、企業システム内にも安心して導入できます。
ケース本体背面のDIP設定
RAID1
(ミラーリング)
RAID0
(ストライピング)
スパンニング スタンダード
モードは、DIPスイッチのON/OFFを組み合わせて設定します。設定後、
プッシュスイッチと前面の電源スイッチを同時に押して、モードを確定します。

HDD交換が可能なリムーバブル方式を採用

HD装着部分はリムーバブルになっているので、本体カバーを開けることなくHDの取り外しや交換が可能。空き容量がなくなったときや障害時のメンテナンスはもちろん、ディスクセット単位の使い分けも手軽に実現できます。
リムーバブルならではの多様な使い方
HDDに空きがなくなったら、新しいHDDに交換 ユーザごと・データごとにHDを入れ替えて使い分ける
職場内や出先、自宅へのデータ移動が簡単 障害時のHDD交換(保守)が容易
不在時はHDを外して安全な場所に保管 デイリーバックアップはテープ感覚(RAID1)

PC電源オンのままHDD交換できるホットプラグ対応

ディスク交換時、パソコンの電源を切らずにディスクの抜き挿しができます。ミラーリングでの障害発生時やバックアップ用ディスク交換時は、ケース本体(SA-DK2EU-R)の電源を切らずにHDの交換が可能。作業を中断することはありません。


ロックキーを回して

HDD交換!
【Windows】 【MacOS】
添付「RAIDモニター」で取り外しを実行。 ドライブアイコンをゴミ箱にドラッグするだけ。

タスクトレイで「取り外し」
※同時に2台のHDを交換する場合は、ケース本体の電源を切ってからおこないます。
※スタンダードモード時のHD取り外しについて
  eSATA接続では、ケース本体の電源を切らずにHD単位の取り外しが可能です。
  USB接続では、ケース本体を切ってからHDの取り外しをおこないます。

快適なHD管理を提供するRAIDモニター添付

本製品には、WindowsおよびMacOS対応のユーティリティソフトウェア「RATOC RAIDモニター」を添付しています。

ソフトウェア上で本製品を取り外し(Windows)
  eSATA接続時、「取り外し」をクリックして「ケース本体の安全な取り外し」を指定すると、ケース本体の電源を切るだけでRAIDディスクセットの交換が可能に!スタンダードモードでは、ケース本体の電源を入れたままHDD交換が可能な「各HDの安全な取り外し」も可能です。
※MacOSでは、デスクトップのアイコンをゴミ箱に捨ててケース本体の電源を切ってから、HDを取り外します。

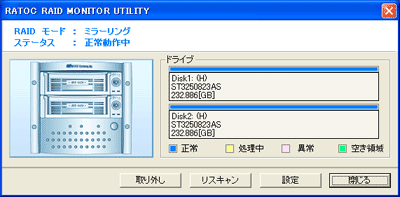

稼働中のRAIDモードと各HDの状況を表示
エラー発生時のメッセージ表示とメール通知(RAID1使用時)
  エラーを検知すると、本体では赤ランプの点灯とブザー警告をおこない、RAIDモニターではどのドライブでどのような異常が発生したのかをメッセージ表示して内容をログに記録します。さらに、あらかじめ指定しておいたメールアドレスにエラーを通知することもできます。
リビルド終了時のメール通知・シャットダウン(RAID1使用時・Macのみ)
  MacOSでは、リビルドが終了した時点であらかじめ指定しておいたメールアドレスに通知したり、自動でシャットダウンすることができます。

アルミ・大口径FANでHDを冷却

アルミ・大口径FAN・熱伝導パッドのトリプル効果で、HDを効率的に冷却。HDの温度を低く保つことでHDの動作が安定し、またHD寿命が短くなるのを防止します。

1 熱伝導パッドで熱を確実に逃がす!
  熱伝導パッド(沖電気工業製「まず貼る一番®」)をHDの熱源となるIC部やモータ部に貼付。空気をはさまず、HDからの熱をトレイに素早く伝えます。
2 アルミで素早く熱を拡散!
  高い熱伝導率を誇るアルミを採用。熱伝導パッドで受けた熱を滞留させずに拡散し、HDの動作温度を低く保ちます。
3 大口径FANで内部の熱を放出!
  ケース背面に80mm角冷却FANを装備。トレイ内部の熱を外部に効率よく放出するエアフローを確保します。

各HDDへのアクセス状況がわかるLED装備

ケース本体には、それぞれのディスクへの電源ON/OFFを確認するトレイ通電ランプ(緑)と、アクセス状況が一目でわかるアクセスランプ(赤)を搭載。ディスクへのリード・ライトの状況ほか、エラーディスクやリビルド中をケース本体のLEDで視覚的に確認できるので、ディスク交換時も安心です。

REX-SATAシリーズ共通トレイで運用・保守も安心

本品には、SATA HDD用リムーバブルケースとして定評のある REX-SATAシリーズ用のトレイを採用。REX-SATAシリーズ取り扱い店舗で簡単に入手が可能で、 内蔵するSATA HDDを、容量や予算に合わせて選択することもできます。
REX-SATAマーク

有害6物質不使用

SA-DK2EU-Rシリーズ(2007年7月以降出荷)は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
