最大6台のHDMI機器を2台のテレビに自在に切り替えて出力!

4K60Hz対応 6入力2出力HDMIマトリックススイッチ RS-HDSW62-4KZ

    • 出荷完了

    RS-HDSW62-4KZ

  • JANコード:
  • 4949090401204
  • 標準価格(税別):
  • 28,800円

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

類似モデルはこちら

4入力2出力外部音声出力付モデルはこちら→RS-HDSW42A-4KZ

ご購入はこちらから

製品特徴

6入力2出力HDMIマトリクススイッチ

RS-HDSW62-4KZ接続パターン例。

本製品は接続された最大6台のHDMI機器を2台のテレビやディスプレイへそれぞれ切り替え・出力することのできる6入力2出力マトリックス切替器です。
例えば「INPUT 1」と「INPUT 4」をそれぞれ「OUT A」「OUT B」に振り分け出力することが可能。また1箇所から入力された映像ソースを「OUT A」「OUT B」にスプリット(分配)出力することも可能です。

– 接続切り替えパターン例 –

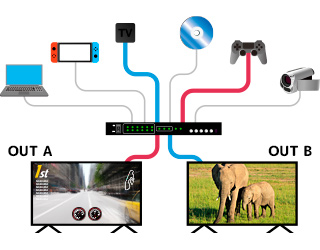

OUT Aにはゲーム機(入力2)からの映像を表示。
OUT BにはAppleTVなどのSTB(入力4)で好きなVODサービスを表示するなど、それぞれ別々の映像を出力できます。

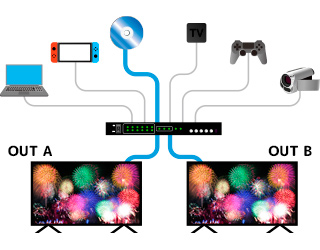

プレーヤー(入力1)からの映像を出力A・Bから同時に出力(スプリット[分配])させることで、一方をリビングでプロジェクター出力、もう一方はキッチンでテレビ出力など、手が離せない場合でも見たい映像を逃さず観賞できます。

最大 4K 60Hz 10bit/12bit DeepColorに対応

RS-HDSW62-4KZは、最大4K 60Hz(4:2:0)に対応。
4K 30Hz/24Hzの映像であれば、10bit, 12bit のDeep Color※にも対応し、BT.2020などの広色域信号をもつ映像ソースも余すことなくディスプレイへ伝えることが可能です。

接続するHDMI入出力機器がDeep colorに対応している場合に限ります。

高輝度(HDR)には対応していません。

10/12bit 映像の色深度は最大4:2:2(4K/30Hz)までとなります。

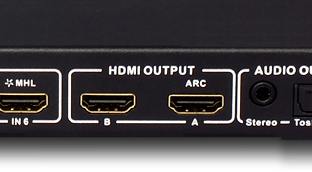

ARCに対応

RS-HDSW62-4KZは、HDMI入力端子を通してオーディオデータを送信する技術「ARC(オーディオリターンチャンネル)」に対応しています。
ARC対応テレビの音声を、RS-HDSW62-4KZの外部出力音声ポートを経由してオーディオ機器から聴くことが可能です。

ARC機能はOUT Aポートのみ対応。

ARCで音声を外部アンプに出力する場合は、ARCに対応したテレビが必要です。

HEC、HDRには対応していません。

CECはサポート対象外です。

デジタル、アナログの外部音声出力機能搭載

RS-HDSW62-4KZには、HDMI機器から入力されたソースを、映像と音楽それぞれ2つのソースに分離、出力することが可能です。背面の光デジタル端子・アナログ端子と、外部アンプなどに接続することで、オーディオソースを抽出・出力します。

外部音声出力を適切にご使用いただくために

※OUT Aで選択された映像機器の音声が出力されます。

※ディスプレイ(OUT A側)の音量設定をミュートにしてください。

※アナログで音声出力する場合、オーディオモードを2CHに設定してください。

詳細はユーザーズマニュアルをご参照ください。

ドルビーTrueHD、DTS-HDマスターオーディオ対応

RS-HDSW62-4KZには、ドルビー TrueHD、DTS-HD Master Audio に対応。映画鑑賞時のオーディオソースをそのまま高音質で引き出すことが可能です。

対応するオーディオフォーマット

HDMI出力

Dolby TrueHD、Dolby Digital Sorround EX、Dolby Digital
DTS-HD Master Audio、DTS-ES、DTS Digital Sorround
LPCM

外部音声出力(光デジタル)

Dolby Digital
DTS Digital Sorround、LPCM

外部音声出力(アナログ)

LPCM 2ch

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X®」にも対応しています。

Dolby Atmos®及びDTS:X®の再生には、それぞれに対応したアンプが必要です。

外部電源駆動による安定動作

本製品にはACアダプターを添付。外部電源を供給することで、高解像度、高フレームレートのデータでも安定した伝送がおこなえます。

接続状況がひと目でわかるOUT A, B 並列LED搭載

RS-HDSW62-4KZは、入力機器の接続(スタンバイ)、接続中の機器がどれかをすぐに視認できるように、OUT A, B のLEDを並列表示しています。 LEDは、視認し易く眩しすぎぎないので、観賞中にLEDの光に邪魔をされることはありません。

安心の手動切替方式

RS-HDSW62-4KZは、ゲームや映画鑑賞中にレコーダーの録画が始まっても、画面が切り替わらないので大事な場面を逃しません。

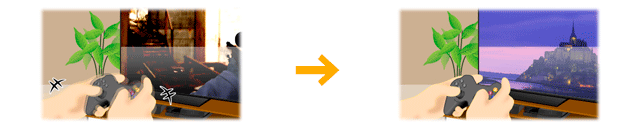

自動切替機能がある機器の場合

例えばゲーム中、予約録画など他のHDMI機器が起動すると、自動的に起動したHDMI機器の画面へ切り替わるため、ゲーム進行の妨げになる場合がある。

RS-HDSW62-4KZの場合

ゲームプレイ中に他、HDMI機器の電源が入った場合でも、手動で切り替えるまで画面は切り替わらないので、ゲームの進行やドラマの重要シーン等、視聴の妨げにならない。

直感的に操作ができるリモコン付属

本機には、A出力側とB出力に出力したい機器を直感的に切り替えることのできる専用のリモコンが付属しています。

最新のゲーム機にも対応

RS-HDSW62-4KZは、PS4®などHD対応ゲーム機はもちろん、PS4® Proなどの高精細表示が可能なゲーム機にも対応。遅延無くゲームプレイが可能です。

本製品にPS4™ Proを接続する場合、最大解像度は4K 60Hz 4:2:0まで、HDRには対応していません。

各部名称

対応機種

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

対応ディスプレイ

HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ(3D対応、HDCP機器対応)

HDMI-DVI変換コネクター使用時はシングルリンクに対応。(デュアルリンクには対応していません)

対応解像度

3840 x 2160p

60Hz 420(8bit)| 50Hz 420(8bit)| 30Hz 422,420 | 24Hz 444, 422, 420

1920 x 1080p

60Hz | 50Hz | 30Hz | 24Hz

1280 x 720p

60Hz | 50Hz

接続するテレビ・ディスプレイに依存します。

対応オーディオフォーマット

出力元

対応オーディオフォーマット

7.1ch

5.1ch

2ch

HDMI出力

Dolby Atmos, DTS:X

Dolby TrueHD

Dolby Digital Sorround EX

Dolby Digital

DTS-HD Master Audio

DTS-ES

DTS Digital Sorround

LPCM

外部音声出力

(デジタル)

DTS Digital Sorround

LPCM

外部音声出力

(アナログ)

LPCM

接続するテレビ・ディスプレイ・外部アンプに依存します。

Dolby ProLogic等、ヴァーチャルサラウンドには対応していません。

  • 表示可能な解像度や音声はは接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。

製品仕様

名称

4K 60Hz対応 6入力2出力HDMIマトリックススイッチ

型番

RS-HDSW62-4KZ RS-HDSW62-4KZA

対応ディスプレイ

HDMI入力端子を搭載したテレビ、プロジェクター、パソコン用ディスプレイ(3D対応、HDCP機器対応)

DVI-HDMI変換アダプター使用時はシングルリンクに対応。デュアルリンクには対応していません。

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

HDMI
インターフェイス

HDMI
3D、Deep Color(10bit/12bit)、RGB、ARC※2

2:出力Aポートのみ対応。

HEC、HDRには対応していません。

CECのご使用はサポート対象外です。

対応解像度

3840 x 2160p

60Hz 4:2:0| 50Hz 4:2:0 | 30Hz 4:2:2, 4:2:0
24Hz 4:4:4, 4:2:2, 4:2:0

1920 x 1080p

60Hz | 50Hz | 30Hz | 24Hz

1280 x 720p

60Hz | 50Hz

接続するTV、ディスプレイに依存します。

4K 60/50Hz出力時の色深度は8bit(最大)です。

対応
オーディオ
フォーマット

HDMI出力

Dolby Atmos、DTS:X
Dolby TrueHD、Dolby Digital Sorround EX、Dolby Digital
DTS-HD Master Audio、DTS-ES、DTS Digital Sorround
LPCM

外部音声出力
デジタル

Dolby Digital
DTS Digital Sorround、LPCM

外部音声出力
アナログ

LPCM 2ch

接続コネクタ

HDMI 入力

HDMIタイプA ×6

HDMI 出力

HDMIタイプA ×2

音声出力

光デジタル出力端子【角形】×1、アナログ出力端子(3.5mm)

音声出力端子からは、OUT Aで選択された映像機器の音声が出力されます。

本体部スイッチ

電源

本体電源のON / OFF

復帰時は前回設定を復元します。

OUT A

OUT Aの入力先切替

OUT B

OUT Bの入力先切替

Audio

EDIDのオーディオフォーマット【 2.0ch / 5.1ch / 7.1ch 】に変更します。

入力信号のフォーマットは変更できません。

ARC

OUT A のARC 機能 ON / OFF

Reset

設定を初期値に戻す。

OUT A・B共にIN1、Audioは2.0ch、ARCはOFF

リモコン部ボタン

スリープ

映像・音声出力のON / OFF

Audio

Audio の音声モードを【 2.0ch / 5.1ch / 7.1ch 】に変更する

入力信号のフォーマットは変更できません。

ARC

OUT A のARC 機能 ON / OFF

PIP

PIPを表示(スプリット時に使用)

表示中にボタンを押すと左、下、右、中央、上の順にレイアウトが変更されます。

Select

PIP表示時、画面を選択する

Enter

PIP表示時、選択した画面に切り替える

OUT A・Bともに切り替わります

OUT A
(1-6)

OUT Aの入力先切替

OUT B
(1-6)

OUT Bの入力先切替

HDCP対応

HDCP1.4準拠

ビデオ帯域幅

25MHz~340MHz(10.2Gbps)

リモコン送信距離LED

約 10m

Power

電源 ON/OFFに対応して点灯/消灯

選択ポート A

1-6(6個)選択されているポート(OUT A)のLEDが点灯

選択ポート B

1-6(6個)選択されているポート(OUT B)のLEDが点灯

オーディオ設定

2.0ch | 5.1ch | 7.1ch、選択されている設定のLEDが点灯

ARC

ARCの状態に対応し点灯

推奨ケーブル長

入力 5m以下、出力 5m以下

電源電圧

DC +5V 1A(添付のACアダプターから供給)

消費電流

Typ.500mA(待機時 200mA)

動作環境

温度:10~40℃、湿度:20~80%(ただし結露しないこと)

外形寸法

約258(W)x112(L)x26(H)mm(突起部含まず)

重量

約740g(本体のみ)

材質 / カラー

メタル / ブラック

パッケージ内容

  • REX-HDSW62-4K本体
  • リモコン
  • リモコン用リチウムコイン電池(CR2025 お試し用)
  • ACアダプター(5V 1A)
  • ユーザーズマニュアル
  • 保証書(1年)

HDMIケーブルは添付していません。

JANコード

4949090401204 4949090890626

標準価格(税別)

¥28,800 ¥28,800
  • RS-HDSW62-4KZAはAmazon専用型番です。仕様・内容物等はRS-HDSW62-4KZと同一です。
  • 本製品を接続する前に『HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン』を『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続して動作を確認してください。
  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要です。またDVI規格は音声信号をサポートしていないため音声は出力されません。
  • 本製品にHDMIケーブルは添付されません。別途ご用意ください。
  • HDMI認証取得ケーブルの使用を推奨します。HDMI認証取得品には、以下例のようなHDMI認証ラベルがパッケージ等に貼付されています。

  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
