RS-232C機器との接続をWi-Fiで無線化できる変換アダプター

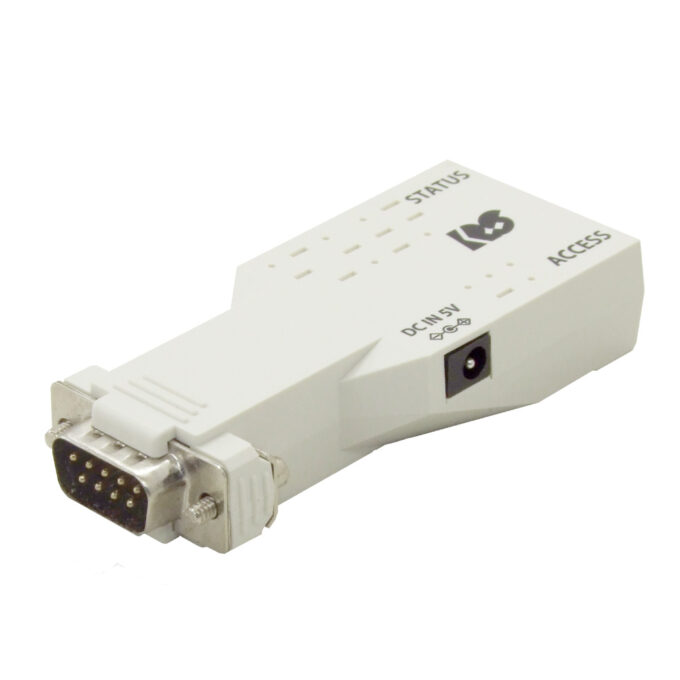

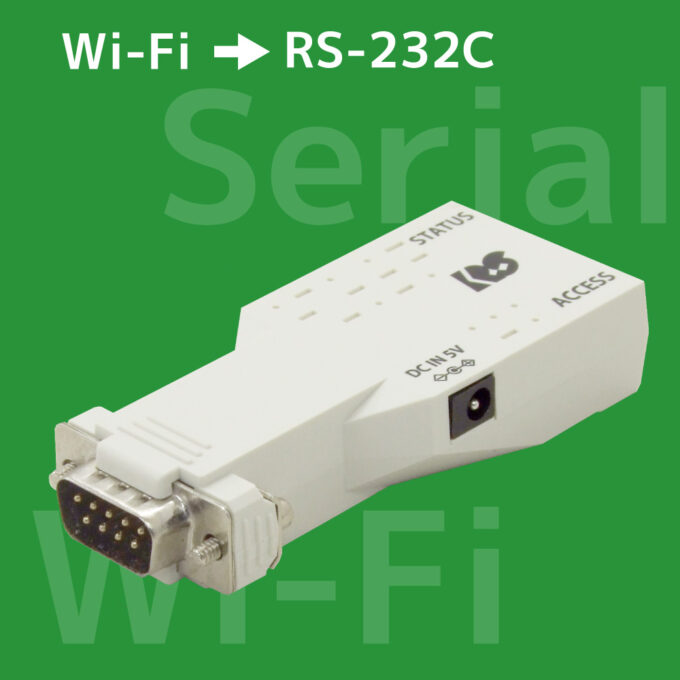

Wi-Fi RS-232C 変換アダプター RS-WF62

RS-WF62

JANコード：
4949090600805

標準価格（税別）：
29,800円

2025年12月下旬出荷開始

iOS
Android
Windows

ご購入はこちらから

楽天 Amazon Yahoo!

この製品をシェアする

特徴仕様法人のお客様

製品特徴

RS-232C機器をWi-Fi経由で制御・管理

RS-WF62はWi-Fi経由で離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。コネクタには、EIA/TIA-232-F 規格対応のD-Sub 9Pin を採用しており、RS-232C機器とWi-Fi接続で通信が可能です。
IEEE802.11b/g/n規格に準拠し、WPA、WPA2、WPA/WPA2、WPA3、WPA2/WPA3認証に対応しているので、様々な無線LANの環境下で使用することができます。
シリアルインターフェイスを持たないPCやiOS端末、Android端末なども接続することができ、対象の機器との距離が離れている場合など様々な用途に使用が可能です。

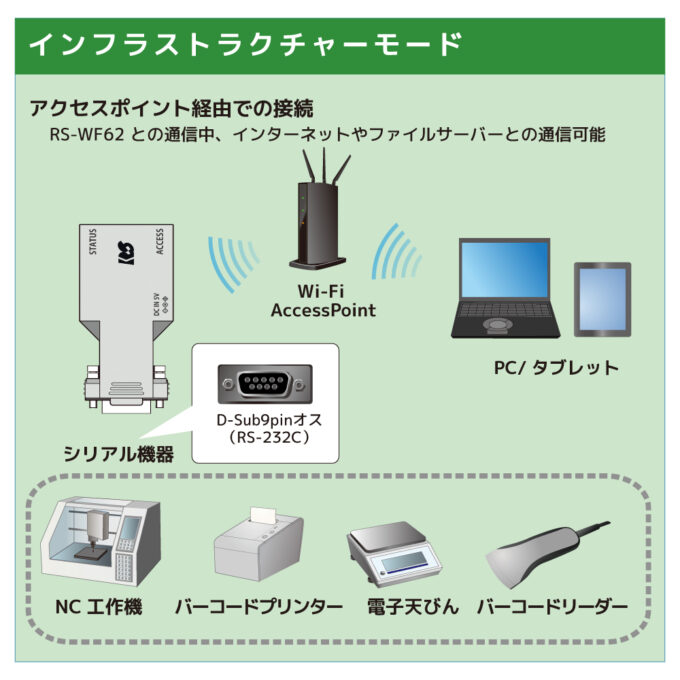

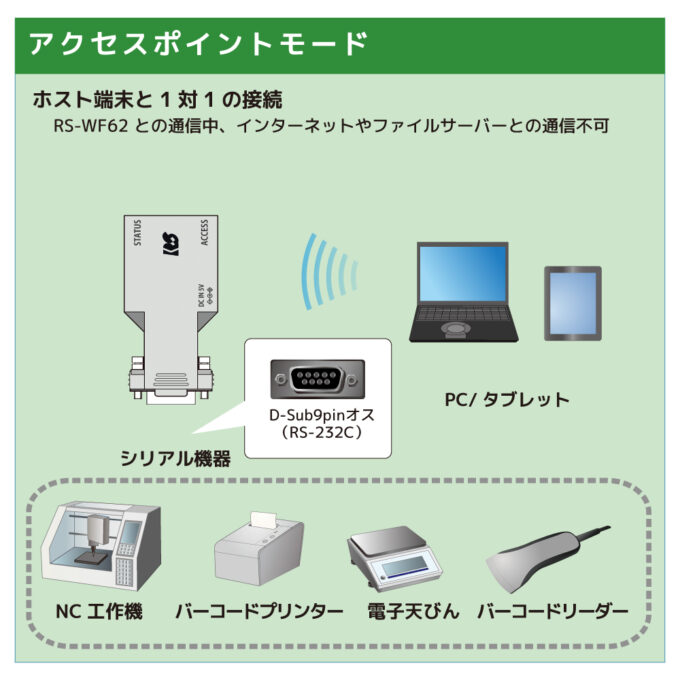

アクセスポイントモード・インフラストラクチャーモード、2つのモードを搭載

RS-WF62は、ルーターなど通信機器を介して通信するインフラストラクチャーモードと、RS-WF62をアクセスポイントとして直接通信をおこなうアクセスポイントモードに対応。
インフラストラクチャーモードの設定変更後は、本製品のDIPスイッチ(1番)の変更のみで両モードを切り替えて使用可能。

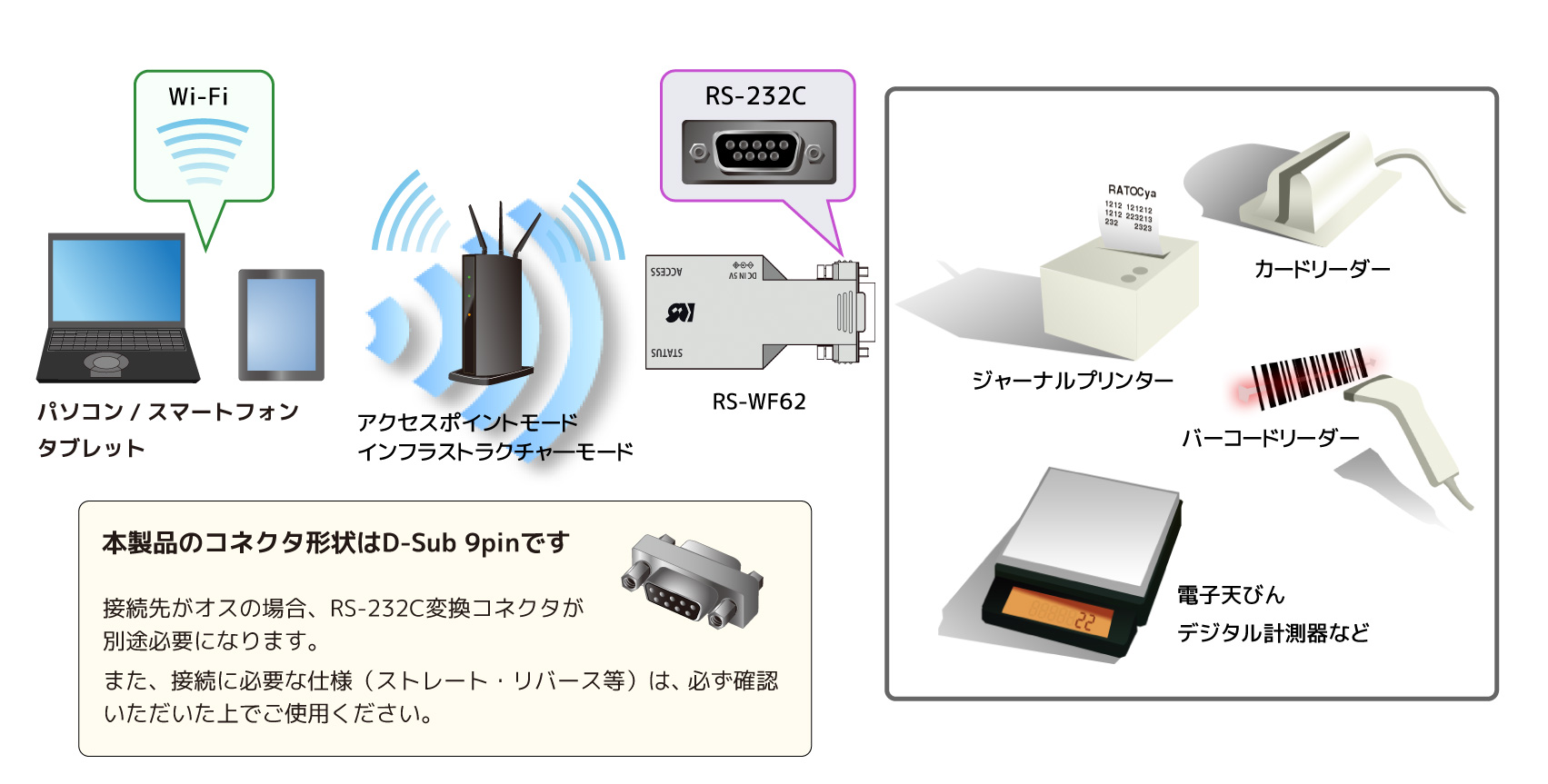

離れた場所にある、固定された機器を使用する場合も、ストレスなくRS-232C機器が使用可能。
バーコードスキャナー、電子天びん、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。

TA・モデムには対応していません。

RS-232Cポートに接続して使用するシリアルマウスはサポートしていません。

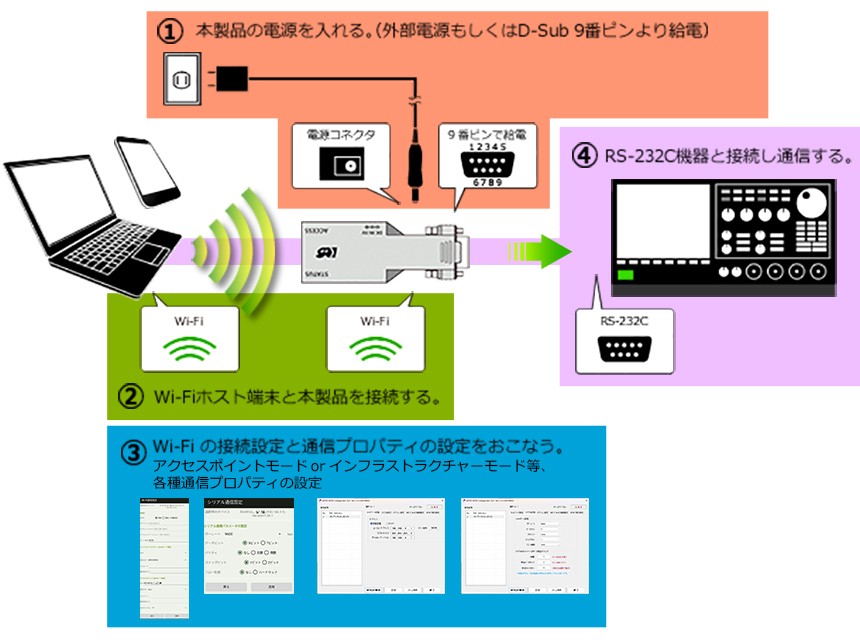

RS-WF62 設定手順

本製品の電源を入れる。（外部電源もしくはD-Sub 9番ピン）
D-Subから給電する場合は、シリアル機器と接続してください。
RS-WF62とWi-Fiホスト端末を接続する。
Wi-Fiの接続設定と、通信プロパティの設定をおこなう。
RS-232C機器と接続し通信する。

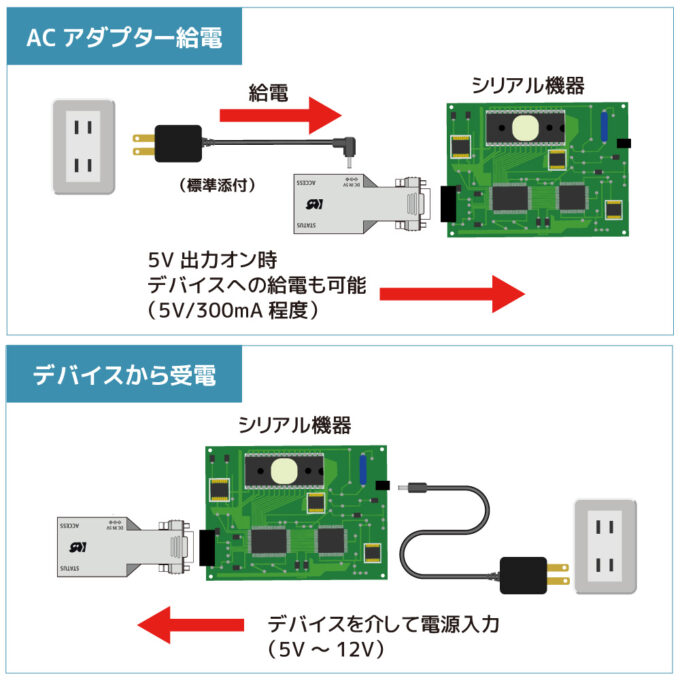

駆動電源はACアダプターのほかデバイスからの受給も可能

本製品の駆動電源は、標準添付ACアダプターからの給電のほか、接続デバイスからD-Sub 9番ピンを介し5V～12V電源の受給も可能です。
また、本製品のDIPスイッチの5V出力をオンにしてACアダプターを接続すると、D-Sub 9番ピンから外部の機器へ5V/300mA程度の電源を供給することもできます。

本製品に添付するACアダプターには、狭い場所への取付時にも干渉しにくいL字タイプのコネクタを採用しています。

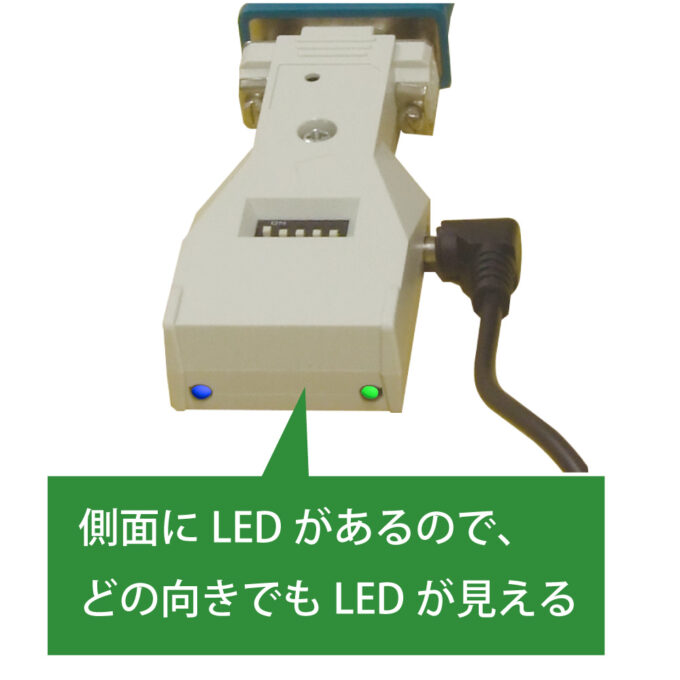

通信状態がよくわかる通信モニターLED搭載

本製品には、接続された機器との通信状態がわかるLEDを搭載。従来品のLEDは本体天面にあり、ポートの向きによっては見えませんでした。本製品ではLEDをコネクタの反対側に配置することで、どの向きに挿してもデータ送受信を確認できます。

LED	動作	発光色
STATUS	Wi-Fiのステータスを表示点灯：Wi-Fi接続状態点滅：Wi-Fi未接続 Wi-Fi接続状態でデータ送受信時にも点滅	青色
ACCESS	RS-232C通信状態を表示点灯：RS-232Cのデータ送受信なし点滅：RS-232Cのデータ送受信時	緑色

従来品と比較しセキュリティ機能、通信パラメーターを改善

本製品はREX-WF60の後継機で、Wi-Fiのセキュリティ機能やRS-232C通信パラメーターを改善。より使い勝手の良い製品となっております。

仕様比較

Interface	機能	RS-WF62（本製品）	REX-WF60（旧モデル）
RS232C	ボーレート（1200bps対応）	○	×
	対応データビット	7/8	8固定
	対応ストップビット	1/2	1固定
Wi-Fi	セキュリティ（APモード使用時）	対応（WPA、WPA/WPA2、WPA2、WPA2/WPA3、WPA3）暗号化通信はAESとTKIPに対応	未対応
	APモード使用時のIPアドレス	手動、およびRS-WF62のDHCPからリース（IPアドレスは任意）	REX-WF60のDHCPからリース（IPアドレスは1.2.3.xx固定）
	セキュリティ（Infモード使用時）	対応（WPA、WPA/WPA2、WPA2、WPA2/WPA3、WPA3）	対応（WEP、WPA、WPA2）
その他	駆動電圧（D-Sub9番ピンから供給する場合）	5V～12V	5V

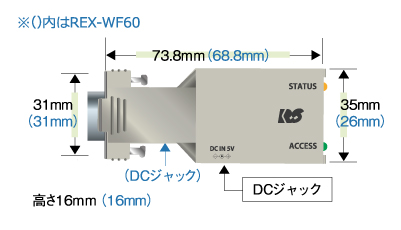

外観比較

筐体サイズとDCジャックの位置を変更。

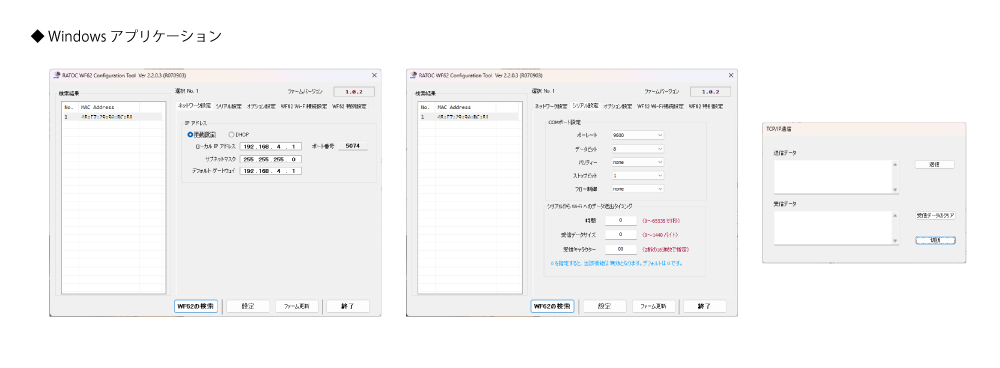

WF62 Configuration Tool(Windows用ネットワーク・シリアル設定用ツール)を提供

WF62 Configuration ToolおよびVisual Studio 2022(VC++/VB/C#)で作成した通信サンプルプログラムを提供。
また自作アプリケーションに役立つサンプルソースコードを提供。

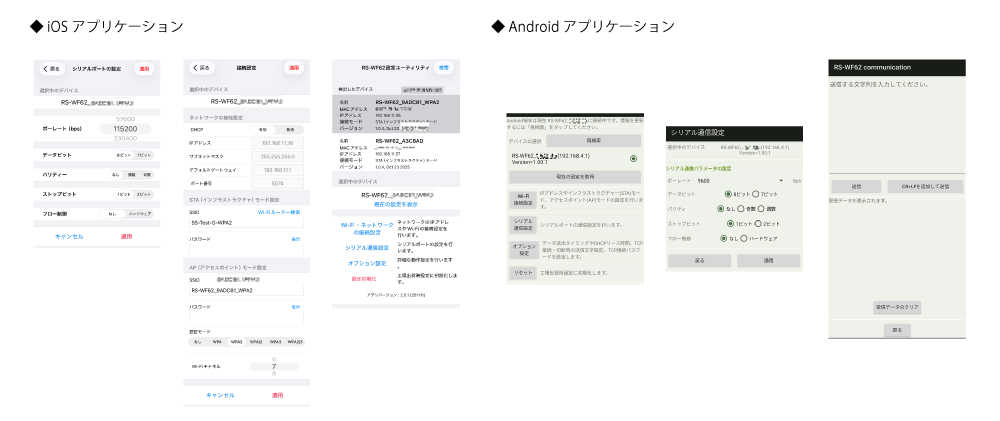

iOS/Android用の設定ツールと通信サンプルプログラムも提供。
iOS/Android端末にはTCP/IP接続モードの通信サンプルプログラム、WindowsPC版の通信サンプルプログラムはTCP/IP接続モードに加え仮想COMポート接続モードをサポートしています。

e2eStoreサイトでは、会員限定でiOSやAndroidのサンプルプログラムのソースおよび解説マニュアルがダウンロードできます。

有害10物質不使用

RS-WF62は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

ラトックシステム有害化学物質制限の取り組み

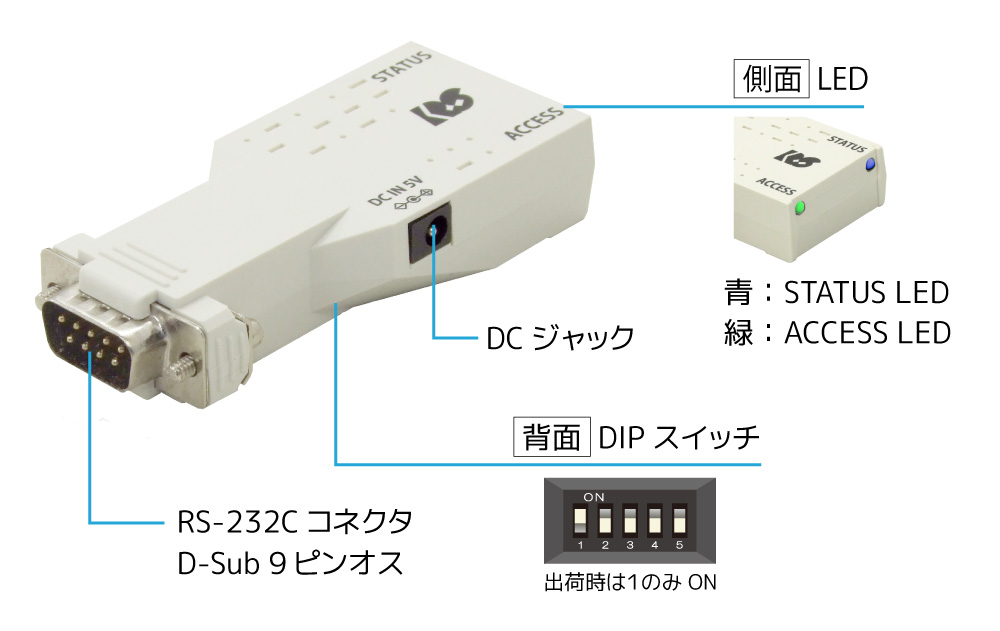

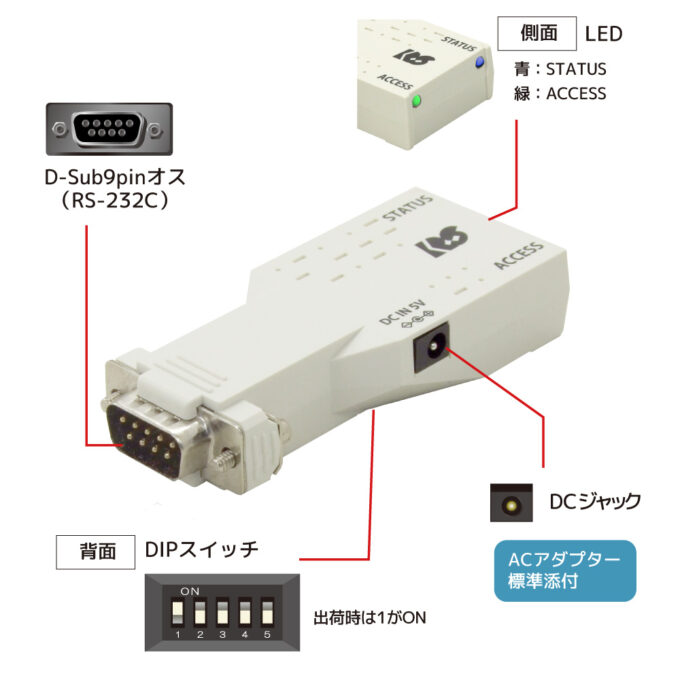

各部名称

製品仕様

名称	Wi-Fi RS-232C 変換アダプター
型番	RS-WF62
対応端末	Wi-Fi機能を装備した以下の機種 WindowsPC iPhone / iPad Android搭載スマートフォン / タブレット　等
対応OS	提供するソフトウェアの対応OSは以下です Windows：11/10（64ビットのみ対応） iOS Android OS
対応デバイス	バックアップ電源、磁気カードリーダー、シリアルプリンター、電子天びんなど、RS-232Cポート搭載の機器 RS-232Cポートに接続して使用するシリアルマウスはサポートしていませんモデム・TAはサポートしていません
インターフェイス	RS-232C	EIA/TIA-232-F Standards準拠
インターフェイス	Wi-Fi	2.4-GHz IEEE802.11b/g/n準拠 WPA、WPA2、WPA/WPA2、WPA3、WPA2/WPA3認証対応
RS-232C トランシーバー	EXAR SP3232ECY
Wi-Fi Module	ESP32-WROOM-32E-N4
Wi-Fi 通信周波数	2,412-2,484MHz
Wi-Fi 送信レベル（class1）	13.0～19.5dbm
Wi-Fi 通信距離	100m程度

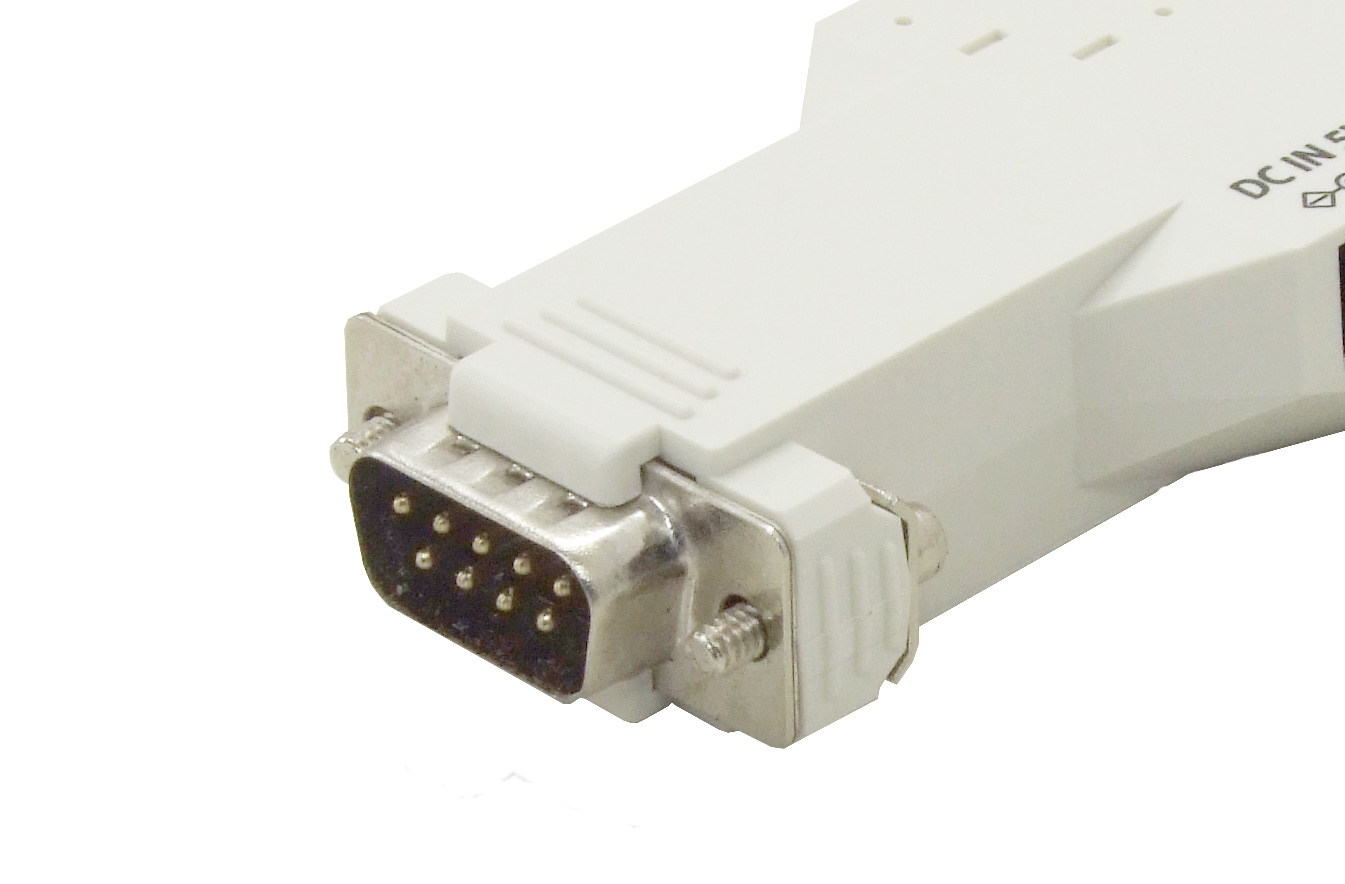

RS-232C 接続コネクタ	D-Sub9Pin（オス） x 1
RS-232C 入出力レベル	ドライバー	ハイレベル出力：+5V（min）/+5.4V（TYP）ローレベル出力：-5V（min）/-5.4V（TYP）
RS-232C 入出力レベル	レシーバー	入力電圧範囲：-15V（min.）～ +15V（max.）
RS-232C 通信方式	非同期通信
RS-232C通信パラメーター	データビット	7/8
	パリティビット	None / Even / Odd
	ストップビット	1/2
	フロー制御	RTS/CTS
RS-232C 通信速度	1200/2400/4800/9600/19200/38400/57600/115200/230400 bps
外形寸法	約73.8mm(L)×35.0(W)×16.0(T) [mm] (突起部を除く)
重量	重量約33g（本体のみ）
電源電圧	DC+5V
消費電力	約130mA（送受信時：外部電源供給分を含まない）約370mA（通信時最大：外部電源供給分を含まない）
動作環境	温度：0～55℃ 湿度：20～80％（ただし結露しないこと）
ソフトウェア（ダウンロード提供）	WF62 Configuration Tool(Windows用設定ツール) RATOC VSP(Windows用 COMポートエミュレートドライバー) RS-WF62 通信サンプルプログラムソースコード(Visual Studio 2022 C++/VB/C#) Android用設定ツール/通信サンプルプログラム iOS用設定ツール/通信サンプルプログラム
添付品	RS-WF62 本体電源アダプター補足文書(マニュアル・各種ツールのダウンロードについて) 保証書
JANコード	4949090600805
標準価格 (税別)	￥29,800

本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
記載されている名称・商品名は各社の商標または登録商標です。
予告なく外観または仕様の一部を変更することがあります。
表示価格に消費税は含まれておりません。

ソフトウェア仕様

項目	仕様内容
WF62 Configuration Tool(Windows用設定ツール)	Wi-Fi 接続設定を行うシリアルポートの設定を行う
RATOC VSP(Windows用 COMポートエミュレートドライバー)	IP アドレス/ポート番号を仮想COM ポートに割り当てる
通信サンプルプログラム	RS-232C送受信を行う(ソースコード提供)

ハードウェア仕様

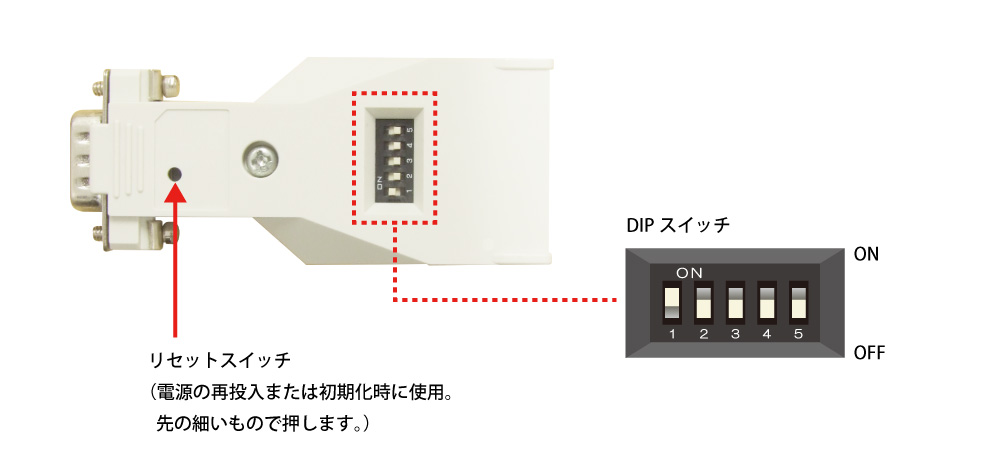

■DIPスイッチ仕様

各信号のコネクタピンアサインおよび機能は、下表のようになります。

番号	動作	出荷時設定
1	Wi-Fi接続モード設定 ON：アクセスポイントモード OFF：インフラストラクチャーモード	ON
2	（未使用）	OFF
3	（未使用）	OFF
4	電源アダプターを接続し、ONにした場合はD-Sub9番ピンから5V出力本製品の駆動電源をD-Sub9番ピン経由で受給する場合は、OFFにしてください。	OFF
5	（未使用）	OFF

■コネクタピンアサイン

ピン番号	信号名	説明
1	NC	未接続
2	RxD	データ受信
3	TxD	データ送信
4	NC	未接続
5	GND	グランド
6	NC	未接続
7	RTS	データ送信要求
8	CTS	データ送信可能
9	DC5V～12V IN / 5V OUT	入力はDC5Vから12V、出力は5V専用
